PHOENIX_CONTACTSegurança e ComunicaçõesGW DEVICE SERVER 2E/4DB9 2702763 PHOENIX CONTACT Conversor de interface

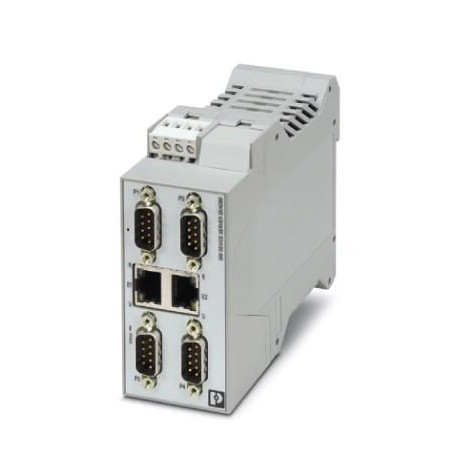

PHOENIX_CONTACT GW DEVICE SERVER 2E/4DB9 2702763 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

GW DEVICE SERVER 2E/4DB9 2702763 PHOENIX CONTACT Conversor de interface

Referência: GW DEVICE SERVER 2E/4DB9

Código: 2702763

Fabricante: PHOENIX_CONTACT

Descrição:

Conversor de interface
Servidor de dispositivos seriais para a conversão de dados seriais (RS-232/422/485) em dados Ethernet (RJ45). Compatível com protocolos TCP e UDP. O software de redirecionamento de porta COM e os drivers do Windows podem ser baixados. É composto por duas conexões RJ45 e quatro conexões D-SUB-9.

Categorias:

  • Controladores industriais (PLC) > Módulo de comunicação do PLC
  • PHOENIX_CONTACT > Segurança e Comunicações

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 1.096,67 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 2-3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

Dados comerciais

Código do pedido2702763
Quantidade de embalagem (VPE)1 Unid
Página de catálogoPágina 342 (C-6-2017)
GTIN4055626339184
Peso por unidade (exclusive embalagem)193,000 GRM
Número do imposto alfandegário85176200
País de origemUS (Estados Unidos)

Observação

Restrição de usoEMC: produto de classe A, veja a declaração do fabricante na área de download

Medidas

Largura45 mm
Altura99 mm
Profundidade115 mm

Condições ambiente

Temperatura ambiente (funcionamento)-40 °C ... 70 °C
Temperatura ambiente (armazenamento/transporte)-40 °C ... 80 °C
Umidade do ar admissível (funcionamento)10 % ... 95 % (sem condensação)
Umidade do ar admissível (armazenamento/transporte)5 % ... 95 % (sem condensação)
Altitude< 2000 m
Grau de proteçãoIP20
Resistência contra interferênciaEN 61000-6-2:2005

Geral

Separação galvânicaIEC UL 61010-1 (VCC // Ethernet)
Tensão de teste interface de dados/interface de dados1,5 kVeff(50 Hz, 1 min)
Tensão de teste interface de dados / alimentação1,5 kVeff
1,5 kVeff(50 Hz, 1 min)
Compatibilidade eletromagnéticaConformidade com a diretriz EMC 2014/30/UE
Radiação de interferênciaEN 61000-6-4
Peso líquido193 g
Material caixaPA 6.6
Corcinza
MTBF63,5 Anos (Norma Telcordia, temperatura: 25 °C, carga: 50 %, fator ambiental = 1,0)
42,3 Anos (Norma Telcordia, temperatura: 40 °C, carga: 50 %, fator ambiental = 1,5)
ConformidadeConforme CE
UL, EUAUL 61010-1
UL, EUA / CanadáClass I, Div. 2, Groups A, B, C, D T4A

Alimentação

Faixa de tensão de alimentação10,8 V DC ... 30 V DC (através de borne a parafuso plugável COMBICON)
Máximo consumo de energia120 mA (24 V DC)
Consumo de corrente típico110 mA (24 V DC)
Bitola do condutor flexível máx.2,50 mm²
Bitola do condutor flexível mín.0,20 mm²
Bitola do condutor AWG máx.12
Bitola do condutor AWG mín.24

Interface serial

Interface 1Interface Ethernet, 10/100Base-T(X) conforme IEEE 802.3u
InterfaceEthernet
Quantidade de portas2
Tipo de conexãoConector RJ45, blindado
Comprimento de transmissão≤ 100 m (Par trançado blindado)
Protocolos compatíveisTCP/IP, UDP, ASCII
Protocolos auxiliaresARP, DHCP (cliente), PING
Taxa de transmissão serial10/100 MBit/s, autonegociação
InterfaceRS-232
Número de conexões4
Tipo de conexãoConectore D-SUB 9
Formato de arquivo/codificação5/6/7/8 bits de dados, 1/2 bit de parada, paridade nenhuma/par/ímpar/marcada/vazia
Comprimento de transmissão15 m
Configuração de pinos
Controle de fluxo de dados / ProtocolosTomada de contato de software, Xon/Xoff ou tomada de contato hardware RTS/CTS
Taxa de transmissão serial0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s
InterfaceRS-422
Número de conexões4
Tipo de conexãoConectore D-SUB 9
Formato de arquivo/codificação5/6/7/8 bits de dados, 1/2 bit de parada, paridade nenhuma/par/ímpar/marcada/vazia
Comprimento de transmissão≤ 1200 m
Resistor de terminação
120 Ω (configurável)
Configuração de pinos
Taxa de transmissão serial0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s
InterfaceRS-485
Número de conexões4
Tipo de conexãoConectore D-SUB 9
Formato de arquivo/codificação5/6/7/8 bits de dados, 1/2 bit de parada, paridade nenhuma/par/ímpar/marcada/vazia
Resistor de terminação120 Ω (configurável)
Configuração de pinos
Taxa de transmissão serial0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s

Função

Gerenciamento baseado na websim
GerenciamentoGerenciamento baseado na web
Indicações de estado e de diagnóstico

Normas e disposições

Compatibilidade eletromagnéticaConformidade com a diretriz EMC 2014/30/UE
Tipo de testeResistência à vibração conforme EN 60068-2-6/IEC 60068-2-6
Impacto conforme a EN 60068-2-27/IEC 60068-2-27
Radiação de interferênciaEN 61000-6-4
Resistência contra interferênciaEN 61000-6-2:2005
Normas / DeterminaçõesEN 55022, EN 55024
ConformidadeConforme CE
UL, EUAUL 61010-1
UL, EUA / CanadáClass I, Div. 2, Groups A, B, C, D T4A
Teste de gases nocivosISA-S71.04-1985 G3 Harsh Group A

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeríodo para uso oficialmente previsto (EFUP): 50 anos
Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads"

Classificações

ETIM for 2702763 PLC´s (EC001423)

Nome da característicaNúmero de interfaces industriais HW Ethernet industrial (EF003020)
Valor da característica0
Nome da característicaNúmero de interfaces PROFINET (EF006932)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-232 (EF003021)
Valor da característica4
Nome da característicaNúmero de interfaces HW RS-422 (EF003022)
Valor da característica4
Nome da característicaNúmero de interfaces HW RS-485 (EF003023)
Valor da característica4
Nome da característicaNúmero de interfaces HW de série TTY (EF003024)
Valor da característica0
Nome da característicaNúmero de interfaces HW USB (EF003025)
Valor da característica0
Nome da característicaNúmero de interfaces HW paralelas (EF003026)
Valor da característica0
Nome da característicaNúmero de interfaces HW sem fio (EF006933)
Valor da característica0
Nome da característicaNúmero de interfaces HW outras (EF003027)
Valor da característica0
Nome da característicaCom interface ótica (EF003028)
Valor da característicaNão
Nome da característicaRádio padrão Bluetooth (EF007178)
Valor da característicaNão
Nome da característicaRádio padrão WLAN 802.11 (EF007179)
Valor da característicaNão
Nome da característicaRádio padrão GPRS (EF008523)
Valor da característicaNão
Nome da característicaRádio padrão GSM (EF008524)
Valor da característicaNão
Nome da característicaUMTS padrão de rádio (EF008525)
Valor da característicaNão
Nome da característicaMestre de Link IO (EF007298)
Valor da característicaNão
Nome da característicaRedundância (EF003156)
Valor da característicaNão
Nome da característicaCom separação potencial (EF003272)
Valor da característicaNão
Nome da característicaSIL de acordo com IEC 61508 (EF009889)
Valor da característicaNenhum
Nome da característicaAdequado para funções de segurança (EF001597)
Valor da característicaNão
Nome da característicaNível de desempenho de acordo com EN ISO 13849-1 (EF007399)
Valor da característicaNenhum
Nome da característicaEquipamento associado (Ex ia) (EF004141)
Valor da característicaNão
Nome da característicaEquipamento associado (Ex ib) (EF004142)
Valor da característicaNão
Nome da característicaCategoria de segurança contra explosão de gás (EF003997)
Valor da característicaNenhum
Nome da característicaCategoria de segurança contra explosão para poeira (EF003998)
Valor da característicaNenhum
Nome da característicaLargura (EF000008)
Valor da característica45 mm
Nome da característicaAltura (EF000040)
Valor da característica99 mm
Nome da característicaProfundidade (EF000049)
Valor da característica115 mm
