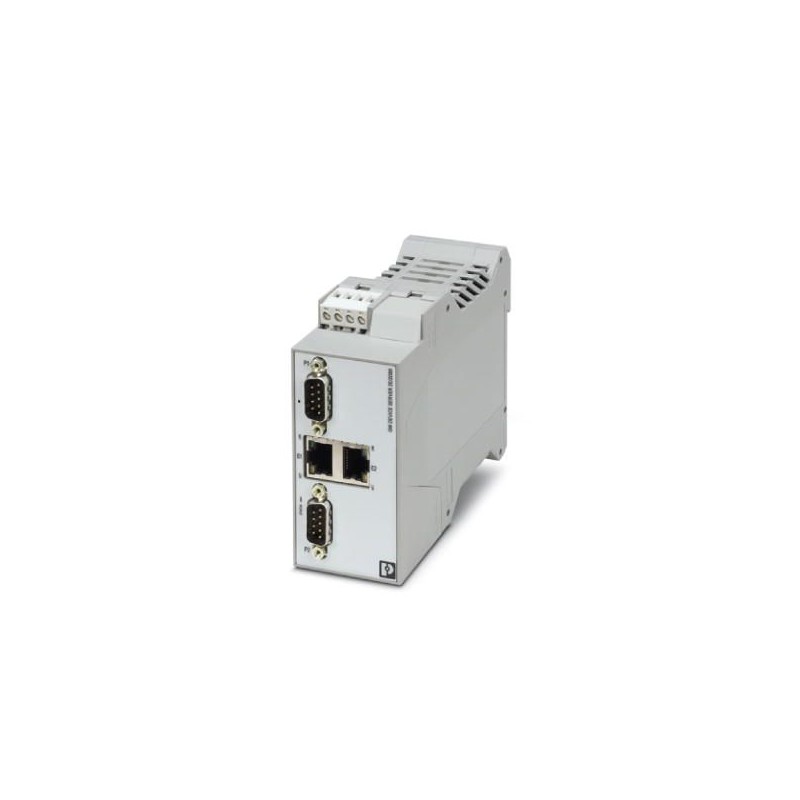

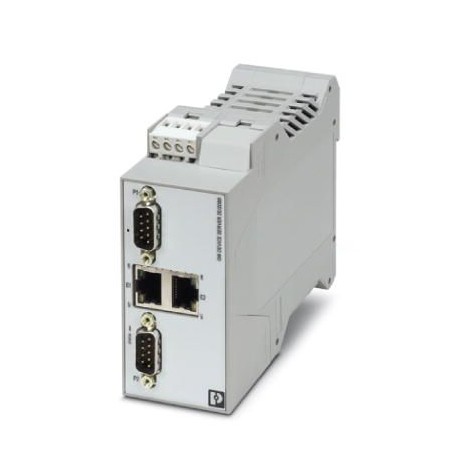

GW DEVICE SERVER 2E/2DB9 2702761 PHOENIX CONTACT Conversor de interface
GW DEVICE SERVER 2E/2DB9
2702761
PHOENIX_CONTACT
Conversor de interface
Servidor de dispositivos seriais para a conversão de dados seriais (RS-232/422/485) em dados Ethernet (RJ45). Compatível com protocolos TCP e UDP. O software de redirecionamento de porta COM e os drivers do Windows podem ser baixados. É composto por duas conexões RJ45 e duas conexões D-SUB-9.
Controladores industriais (PLC) > Módulo de comunicação do PLC
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2702761 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 342 (C-6-2017) |
| GTIN | 4055626339177 |
| Peso por unidade (exclusive embalagem) | 159,000 GRM |
| Número do imposto alfandegário | 85176200 |
| País de origem | US (Estados Unidos) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % (sem condensação) |
| Altitude | < 2000 m |
| Grau de proteção | IP20 |
| Resistência contra interferência | EN 61000-6-2:2005 |
Geral
| Separação galvânica | IEC UL 61010-1 (VCC // Ethernet) |
|---|---|
| Tensão de teste interface de dados/interface de dados | 1,5 kVeff(50 Hz, 1 min) |
| Tensão de teste interface de dados / alimentação | 1,5 kVeff |
| 1,5 kVeff(50 Hz, 1 min) | |
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
| Radiação de interferência | EN 61000-6-4 |
| Peso líquido | 159 g |
| Material caixa | PA 6.6 |
| Cor | cinza |
| MTBF | 68,1 Anos (Norma Telcordia, temperatura: 25 °C, carga: 50 %, fator ambiental = 1,0) |
| 45,4 Anos (Norma Telcordia, temperatura: 40 °C, carga: 50 %, fator ambiental = 1,5) | |
| Conformidade | Conforme CE |
| UL, EUA | UL 61010-1 |
| UL, EUA / Canadá | Class I, Div. 2, Groups A, B, C, D T4A |
Alimentação
| Faixa de tensão de alimentação | 10,8 V DC ... 30 V DC (através de borne a parafuso plugável COMBICON) |
|---|---|
| Máximo consumo de energia | 100 mA (24 V DC) |
| Consumo de corrente típico | 88 mA (24 V DC) |
| Bitola do condutor flexível máx. | 2,50 mm² |
| Bitola do condutor flexível mín. | 0,20 mm² |
| Bitola do condutor AWG máx. | 12 |
| Bitola do condutor AWG mín. | 24 |
Interface serial
| Interface 1 | Interface Ethernet, 10/100Base-T(X) conforme IEEE 802.3u |
|---|---|
| Interface | Ethernet |
| Quantidade de portas | 2 |
| Tipo de conexão | Conector RJ45, blindado |
| Comprimento de transmissão | ≤ 100 m (Par trançado blindado) |
| Protocolos compatíveis | TCP/IP, UDP, ASCII |
| Protocolos auxiliares | ARP, DHCP (cliente), PING |
| Taxa de transmissão serial | 10/100 MBit/s, autonegociação |
| Interface | RS-232 |
| Número de conexões | 2 |
| Tipo de conexão | Conectore D-SUB 9 |
| Formato de arquivo/codificação | 5/6/7/8 bits de dados, 1/2 bit de parada, paridade nenhuma/par/ímpar/marcada/vazia |
| Comprimento de transmissão | 15 m |
| Configuração de pinos | |
| Controle de fluxo de dados / Protocolos | Tomada de contato de software, Xon/Xoff ou tomada de contato hardware RTS/CTS |
| Taxa de transmissão serial | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s |
| Interface | RS-422 |
| Número de conexões | 2 |
| Tipo de conexão | Conectore D-SUB 9 |
| Formato de arquivo/codificação | 5/6/7/8 bits de dados, 1/2 bit de parada, paridade nenhuma/par/ímpar/marcada/vazia |
| Comprimento de transmissão | ≤ 1200 m |
| Resistor de terminação | |
| 120 Ω (configurável) | |
| Configuração de pinos | |
| Taxa de transmissão serial | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s |
| Interface | RS-485 |
| Número de conexões | 2 |
| Tipo de conexão | Conectore D-SUB 9 |
| Formato de arquivo/codificação | 5/6/7/8 bits de dados, 1/2 bit de parada, paridade nenhuma/par/ímpar/marcada/vazia |
| Resistor de terminação | 120 Ω (configurável) |
| Configuração de pinos | |
| Taxa de transmissão serial | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s |
Função
| Gerenciamento baseado na web | sim |
|---|---|
| Gerenciamento | Gerenciamento baseado na web |
| Indicações de estado e de diagnóstico |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Tipo de teste | Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 |
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 | |
| Radiação de interferência | EN 61000-6-4 |
| Resistência contra interferência | EN 61000-6-2:2005 |
| Normas / Determinações | EN 55022, EN 55024 |
| Conformidade | Conforme CE |
| UL, EUA | UL 61010-1 |
| UL, EUA / Canadá | Class I, Div. 2, Groups A, B, C, D T4A |
| Teste de gases nocivos | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 10.0.119179290eCl@ss 4.027250504eCl@ss 4.127250504eCl@ss 5.027250504eCl@ss 5.127250504eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 9.019179290
| Característica | Valor |
|---|---|
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 2 |
| Número de interfaces HW RS-422 (EF003022) | 2 |
| Número de interfaces HW RS-485 (EF003023) | 2 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Com interface ótica (EF003028) | Não |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Rádio padrão GSM (EF008524) | Não |
| UMTS padrão de rádio (EF008525) | Não |
| Mestre de Link IO (EF007298) | Não |
| Redundância (EF003156) | Não |
| Com separação potencial (EF003272) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Adequado para funções de segurança (EF001597) | Não |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Largura (EF000008) | 45 mm |
| Altura (EF000040) | 99 mm |
| Profundidade (EF000049) | 115 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE AUTOMATION PHOENIX EN.pdf | 35 Mbytes |
|
