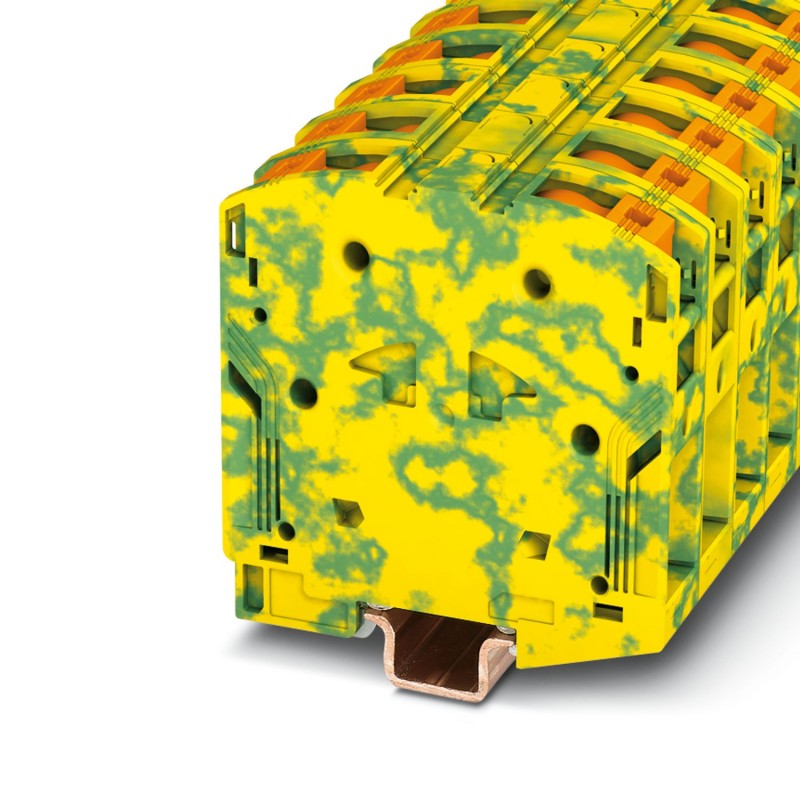

PTPOWER 95-PE 3260106 PHOENIX CONTACT Borne terra modular
PTPOWER 95-PE
3260106
PHOENIX_CONTACT
3
Borne terra modular
Blocos de terminais > Bloco de terminais para o condutor de proteção
Terminais
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 3260106 |
|---|---|
| Quantidade de embalagem (VPE) | 3 Unid |
| Quantidade mínima de pedido | 3 Unid |
| Página de catálogo | Página 129 (C-1-2017) |
| GTIN | 4046356778749 |
| Peso por unidade (exclusive embalagem) | 266,410 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | PL (Polônia) |
Geral
| Número de pólos | 1 |
|---|---|
| Número de níveis | 1 |
| Número de conexões | 2 |
| Bitola nominal | 95 mm² |
| Cor | verde-amarelo |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Área de aplicação | Indústria ferroviária |
| Construção de máquinas | |
| Construção de instalações | |
| Tensão de choque de dimensionamento | 8 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Tensão UN | 1000 V AC |
| 1500 V DC | |
| Parede lateral aberta | Não |
| Especificação de teste Proteção contra toque | DIN EN 50274 (VDE 0660-514):2002-11 |
| Proteção para as costas da mão | assegura |
| Proteção para dedos | assegura |
| Resultado Teste Balancins, ruído de banda larga | Aprovado no teste |
| Especificação de teste Balancins, ruído de banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro de teste | Teste de vida útil de categoria 2, na plataforma rotativa |
| Frequência de teste | f1= 5 Hz a f2= 250 Hz |
| Nível ASD | 6,12 (m/s2)2/Hz |
| Aceleração | 3,12 g |
| Duração do teste por eixo | 5 h |
| Direções de teste | Eixo X, Y e Z |
| Resultado Teste de choque | Aprovado no teste |
| Especificação de teste Teste de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semi-seno |
| Aceleração | 30g |
| Duração do choque | 18 ms |
| Número de choques por direção | 3 |
| Direções de teste | Eixo X, Y e Z (positivo e negativo) |
| Índice de temperatura relativa do material de isolamento (Elec., UL 746 B) | 130 °C |
| Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Aplicação estática do material isolante | -60 °C |
| Reação ao fogo de veículos sobre trilhos (DIN 5510-2) | Aprovado no teste |
| Procedimento de verificação com chama de teste (DIN EN 60695-11-10) | V0 |
| Índice de oxigênio (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Flamabilidade das superfícies NFPA 130 (ASTM E 162) | aprovado |
| Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662) | aprovado |
| Toxicidade do gás de combustão NFPA 130 (SMP 800C) | aprovado |
| Liberação de calor calorimétrica NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dados de conexão
| Nota | Montagem permitida somente em trilhos de fixação de cobre de 2,3 mm |
|---|---|
| Tipo de conexão | Conexão Power-Turn |
| Comprimento de isolamento | 40 mm |
| Conexão conforme norma | IEC 60947-7-2 |
| Perfil do condutor rígido mín. | 25 mm² |
| Perfil do condutor rígido máx. | 95 mm² |
| Bitola do condutor AWG mín. | 4 |
| Bitola do condutor AWG máx. | 4/0 |
| Bitola do condutor flexível mín. | 25 mm² |
| Bitola do condutor flexível máx. | 95 mm² |
| Bitola do condutor flexível AWG mín. | 4 |
| Bitola do condutor flexível AWG máx. | 4/0 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 25 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 95 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 25 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 95 mm² |
| Perfil do condutor com jumper externo rígido máx. | 95 mm² |
| Perfil do condutor com jumper externo flexível máx. | 70 mm² |
Normas e disposições
| Conexão conforme norma | IEC 60947-7-2 |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V0 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141141eCl@ss 8.027141141eCl@ss 9.027141141
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3260106-PTPOWER 95-PE | 116 Kbytes |
|
