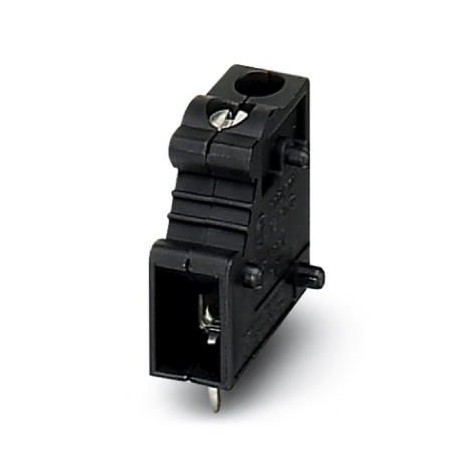

GKDS-EX 3 POS. 5607427 PHOENIX CONTACT Do PWB bloco terminal
GKDS-EX 3 POS.
5607427
PHOENIX_CONTACT
Produto sob demanda, sem reembolso.
Do PWB bloco terminal
Régua de terminais para placa de circuito impresso, corrente nominal: 20 A, tensão nominal (III/2): 630 V, seção transversal nominal: 2,5 mm², número de potenciais: 3, número de linhas: 1, número de polos por linha: 3, família de artigos: GKDS-EX, passo: 7,5 mm, tipo de conexão: Conexão roscada com cápsula de tração, montagem: Solda por onda, direção de conexão condutor/placa de circuito impresso: 0°, cor: preto, Disposição dos pinos: Disposição linear dos pinos, Comprimento dos pinos [P]: 4,82 mm, número de pinos de solda por potencial: 2
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Cinco milhões seiscentos e sete mil quatrocentos e vinte e sete |
|---|---|
| Embalagem da unidade | 50 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de quarenta e seis bilhões, trezentos e cinqüenta e seis milhões, seiscentos e sessenta e seis mil seiscentos e oitenta e oito |
| Peso por Peça (excluindo embalagem) | 12.740 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | DE (Alemanha) |
Dimensões
| Comprimento [ l ] | 19 mm |
|---|---|
| Campo | 7.5 mm |
| Dimensão um | 15 mm |
| Altura | 20 mm |
| Altura [ h ] | 19.5 mm |
| Solda do pino [P] | 5 mm |
| Diâmetro do furo | 1.4 mm |
Geral
| Gama de artigos | GKDS-EX |
|---|---|
| Nominal a tensão de pico (III/3) | 6 kV |
| Nominal a tensão de pico (III/2) | 6 kV |
| Nominal a tensão de pico (II/2) | 6 kV |
| Tensão nominal (III/3) | 275 V |
| Tensão nominal (III/2) | 630 V |
| Tensão nominal (II/2) | 1000 V |
| Conexão em acc. com o padrão de | PT-VDE |
| Corrente Nominal euN | 20 Um |
| Nominal da seção transversal do | 2,5 mm2 |
| Solda do pino de superfície | |
| Interno cilíndrico gage | A3 |
| Comprimento de decapagem | 9 mm |
| Número de posições | Três |
| Rosca de parafuso | M3 |
| Torque de aperto, o min. | 0,5 Nm |
| Torque de aperto máx. | 0,6 Nm |
Ligação de dados
| Condutor de seção transversal AWG min. | Vinte e quatro |
|---|---|
| Condutor de seção transversal AWG max. | Doze |
| 2 condutores com a mesma seção transversal, sólido min. | 0,2 mm2 |
| 2 condutores com a mesma seção transversal, sólido max. | 1,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado min. | 0,2 mm2 |
| 2 condutores com a mesma seção transversal, encalhado max. | 1 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, min. | 0,25 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, max. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, max. | 1 mm2 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento e noventaeCl@ss 5.1Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 6.0Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 7.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 8.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 9.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos um
UNSPSC 6.01Trinta milhões, duzentos e onze mil oitocentos e umUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e doisUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois
