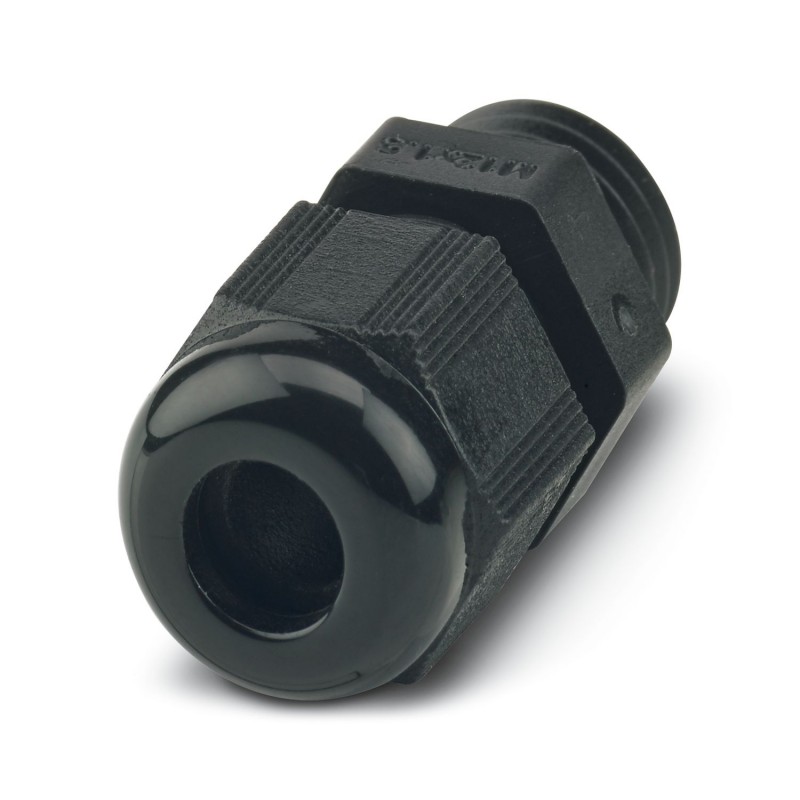

G-INS-PG16-M68N-PNES-BK 1424499 PHOENIX CONTACT Prensa-cabo
G-INS-PG16-M68N-PNES-BK
1424499
PHOENIX_CONTACT
5
Prensa-cabo
Prensa-cabo, material de conexão aparafusado: PA, diâmetro externo do cabo 10 mm ... 14 mm, blindagem: não, rosca de conexão: Pg16, cor: preto escuro RAL 9005
Sistemas de entradas de cabos / condutores > Vedação
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão quatrocentos e vinte e quatro mil quatrocentos e noventa e nove |
|---|---|
| Embalagem da unidade | 5 pc |
| Quantidade de ordem mínima | 5 pc |
| Página de catálogo | Página 695 (C-2-2017) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões trezentos e setenta e três mil duzentos e noventa e quatro |
| Peso por Peça (excluindo embalagem) | 13.250 g |
| Personalizado número de tarifação | Trinta e nove milhões, duzentos e sessenta e nove mil e noventa e sete |
| País de origem | TR (Turquia) |
Dimensões
| Comprimento | 44 mm |
|---|---|
| Tamanho da chave, porca de união | 27 mm |
| Tamanho da chave, suporte | 27 mm |
| Hexágono dimensão angular | De 30,8 mm |
| Comprimento da rosca de conexão | 10 mm |
| Alimentação através de diâmetro do furo | 22.6 mm ... 22.8 mm |
| Externo diâmetro do cabo | 10 mm 14 mm ... |
| 10 mm a 14 mm (para UL 514 B) |
Condições ambientais
| Grau de proteção | IP68 (5 bar / 0.5 h) |
|---|---|
| Temperatura ambiente (operação) | -20 °C A 100 °C (estático) |
Geral
| Não. de condutores | Um |
|---|---|
| Glândula de cabo de material | PA |
| Cabo de material de vedação | Neoprene |
| Classificação de inflamabilidade de acordo com UL 94 | V2 |
| V2 (Habitação) | |
| Blindado | nenhum |
| Tipo de rosca de conexão do lado | Pg16 |
| Tipo de rosca na conexão do lado | Pg16 |
| Torque | 3.5 Nm (porca de União: PT 62444) |
| 3.5 Nm (Suporte: PT 62444) | |
| 9 Nm (para UL514 B: porca de união) | |
| Cor | jet preto RAL 9005 |
| Instruções de montagem | 1) parafuso de Montagem suporte de ligação do alojamento com o torque correto 2) Insira o cabo de 3) Aperte a porca de união usando o torque correto |
| Fabricante | BIMED |
| Fabricante Designação | BS-25 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 5.1Vinte e sete milhões cento e quarenta e nove mil cento e noveeCl@ss 6.0Vinte e sete milhões cento e quarenta e nove mil e cemeCl@ss 7.0Vinte e sete milhões cento e quarenta e nove mil cento e noveeCl@ss 8.0Vinte e sete milhões cento e quarenta e nove mil cento e noveeCl@ss 9.0Vinte e sete milhões cento e quarenta e quatro mil quatrocentos e trinta e dois
| Característica | Valor |
|---|---|
| Tipo de rosca (EF001758) | PG |
| Tamanho da rosca nominal em polegadas/rosca do tubo de gás (EF007838) | Outro |
| Comprimento da rosca (EF000368) | 10 mm |
| Largura da chave (EF000177) | 27 mm |
| Dimensão angular hexagonal (EF005268) | 30.8 mm |
| Adequado ao diâmetro do cabo (EF005466) | 10 mm |
| Material (EF002169) | Outro |
| Qualidade do material (EF001257) | Outro |
| Tipo de acabamento (EF000139) | Outro |
| Livre de halogéneo (EF000025) | Não |
| Grau de proteção (IP) (EF005474) | IP66 |
| Cor (EF000007) | Preto |
| Proteção do raio de curvatura (EF000734) | Não |
| Com contraporca (EF005049) | Não |
| Fixação sem contraporca (EF012547) | Não |
| Modelo (EF000010) | Direito |
| Área de selagem múltipla (EF005004) | Não |
| Acoplamento de cabo plano (EF004685) | Não |
| Tipo de vedação (EF001217) | EV009696 |
| Ligação à porca divisível (EF005337) | Não |
| Temperatura de serviço (EF001742) | -40 °C |
| Acabamento antideflagrante (EF004191) | Não |
| Para locais com classificação Ex Gás (EF005728) | Nenhum |
| Para locais com classificação Ex Poeira (EF008404) | Nenhum |
| Para cabo blindado (EF012184) | Não |
| Versão EMC (EF001062) | Não |
| Blindado (EF000881) | Não |
| Compensa a pressão (EF024919) | Não |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN .pdf | 58 Mbytes |
|
