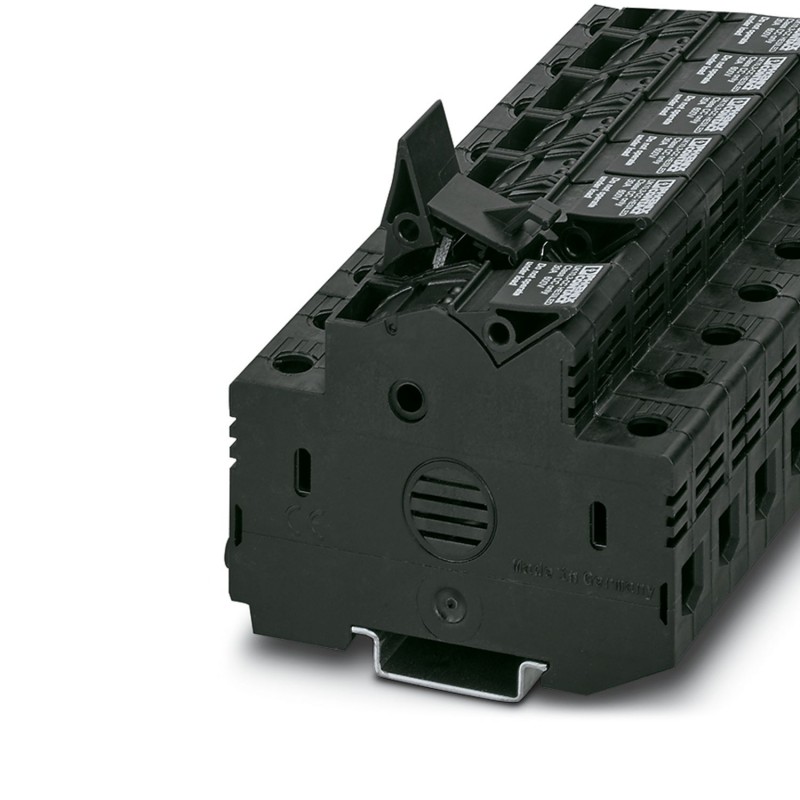

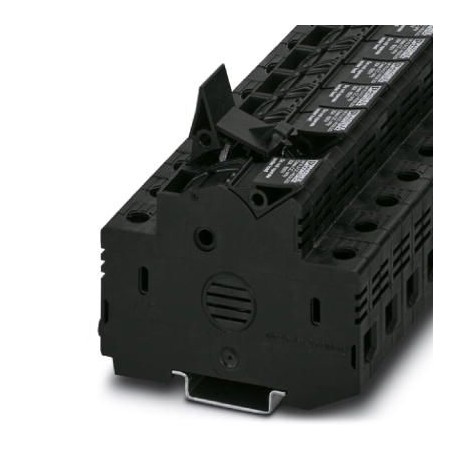

UK 10,3-CC HESILED N 600 3048616 PHOENIX CONTACT Bornes fusíveis
UK 10,3-CC HESILED N 600
3048616
PHOENIX_CONTACT
12
Bornes fusíveis
Régua de terminais de fusíveis, tipo de fusível: Vidro/cerâmica/..., tipo de fusível: Classe DC, tensão nominal: 600 V, corrente nominal: 30 A, tipo de conexão: Conexão a parafuso, Seção transversal de dimensionamento: 25 mm², seção transversal: 1,5 mm²- 25 mm², classe de montagem: NS 35/7.5, NS 35/15, cor: preto
Fuse modular terminal block, fuse type: Glass / ceramics / ..., fuse type: Class CC, nom. voltage: 600 V, nominal current: 30 A, connection method: Screw connection, Rated cross section: 25 mm2, cross section: 1.5 mm2- 25 mm2, mounting type: NS 35/7,5, NS 35/15, color: black
Blocos de terminais > Bosque de terminais para fusível
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Trade restriction | |
| CE note | The products are offered exclusively for export outside the EU and the European Economic Area. |
| Product type | Fuse terminal block |
| Number of connections | 2 |
| Number of rows | 1 |
| Data management status | |
| Article revision | 03 |
| Insulation characteristics | |
| Overvoltage category | III |
| Degree of pollution | 3 |
| Fuse type | Glass / ceramics / ... |
| Rated surge voltage | 6 kV |
| Maximum power dissipation for nominal condition | 4 W |
| Fuse | Class CC |
| LED voltage range | 110 V AC/DC ... 600 V AC/DC |
| LED voltage range | 110 V AC/DC ... 600 V AC/DC |
| Number of connections per level | 2 |
| Nominal cross section | 25 mm² |
| Screw thread | M5 |
| Tightening torque | 2 ... 2.5 Nm |
| Stripping length | 11 mm |
| Internal cylindrical gage | B6 |
| Conductor cross section rigid | 1.5 mm² ... 25 mm² |
| Cross section AWG | 14 ... 4 (converted acc. to IEC) |
| Conductor cross section flexible | 1.5 mm² ... 25 mm² |
| Conductor cross section, flexible [AWG] | 14 ... 4 (converted acc. to IEC) |
| Conductor cross-section flexible (ferrule without plastic sleeve) | 1.5 mm² ... 16 mm² |
| Flexible conductor cross section (ferrule with plastic sleeve) | 1.5 mm² ... 16 mm² |
| Cross-section with insertion bridge, rigid | 10 mm² |
| Cross-section with insertion bridge, flexible | 10 mm² |
| 2 conductors with same cross section, solid | 1.5 mm² ... 4 mm² |
| 2 conductors with same cross section, flexible | 1.5 mm² ... 4 mm² |
| 2 conductors with same cross section, flexible, with ferrule without plastic sleeve | 1.5 mm² ... 4 mm² |
| 2 conductors with the same cross section, flexible, with TWIN ferrule with plastic sleeve | 1.5 mm² ... 10 mm² |
| Nominal current | 30 A (The voltage is determined by the fuse or selected LED display) |
| Maximum load current | 30 A (the current and voltage are determined by the fuse) |
| Nominal voltage | 600 V (The voltage is determined by the fuse or selected LED display) |
| Nominal cross section | 25 mm² |
| Width | 18 mm |
| Height | 81 mm |
| Depth on NS 35/7,5 | 65.5 mm |
| Depth on NS 35/15 | 73 mm |
| Color | black (RAL 9005) |
| Flammability rating according to UL 94 | V2 |
| Insulating material group | IIIb |
| Relative insulation material temperature index (Elec., UL 746 B) | 125 °C |
| Mechanical data | |
| Open side panel | No |
| Ambient conditions | |
| Ambient temperature (operation) | -60 °C ... 85 °C (max. short-term operating temperature RTI Elec.) |
| Ambient temperature (storage/transport) | -25 °C ... 55 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Ambient temperature (assembly) | -5 °C ... 70 °C |
| Ambient temperature (actuation) | -5 °C ... 70 °C |
| Permissible humidity (operation) | 20 % ... 90 % |
| Permissible humidity (storage/transport) | 30 % ... 70 % |
| Mounting type | NS 35/7,5 |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 1.5 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 1.5 mm² |
| Secção da ligação de cabo rígido (EF007337) | 1.5 mm² |
| Secção da ligação de cabo flexível (EF007343) | 1.5 mm² |
| Corrente nominal especificada In (EF008250) | 30 A |
| Tensão especificada de funcionamento (EF000228) | 600 V |
| Tipo de ligação elétrica 1 (EF002526) | Ligação com parafuso |
| Tipo de ligação elétrica 2 (EF002527) | Ligação com parafuso |
| Número de níveis (EF002659) | 1 |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V2 |
| Largura (EF000008) | 17.55 mm |
| Altura (EF000040) | 79.256634 mm |
| Profundidade (EF000049) | 67.880266 mm |
| Placa de fecho necessária (EF002525) | Não |
| Cor (EF000007) | Preto |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3048616-UK 10,3-CC HESILED N 600 | 109 Kbytes |
|
