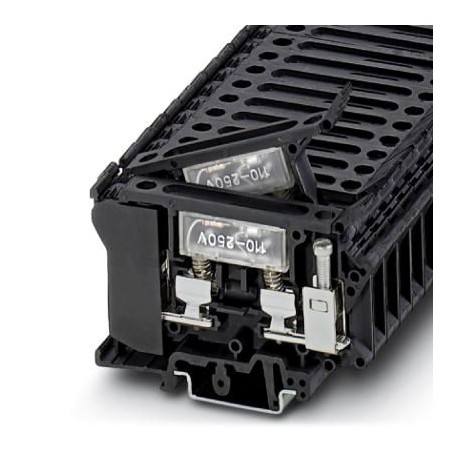

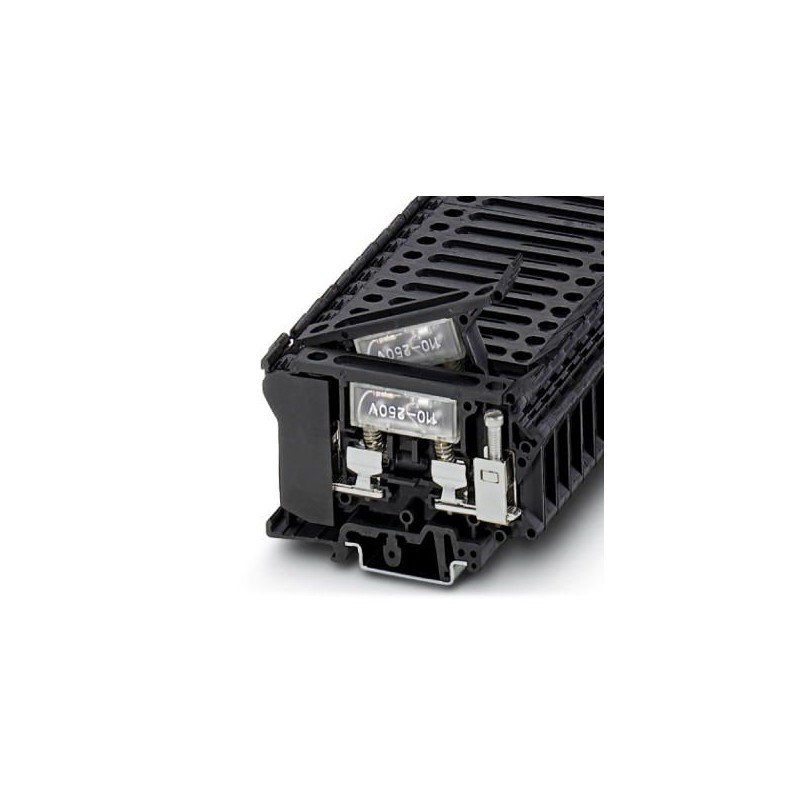

UK 6,3-HESILA 250 3004249 PHOENIX CONTACT Bornes fusíveis
UK 6,3-HESILA 250
3004249
PHOENIX_CONTACT
50
Bornes fusíveis
Terminais
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 3004249 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Página de catálogo | Página 455 (C-1-2017) |
| GTIN | 4017918090739 |
| Peso por unidade (exclusive embalagem) | 34,132 GRM |
| Número do imposto alfandegário | 85369095 |
| País de origem | TR (Turquia) |
Geral
| Nota | Para etiquetagem de bornes deve ser utilizado o material de identificação com divisão de 10,2 mm. |
|---|---|
| Para etiquetagem de alavancas deve ser utilizado o material de identificação com divisão de 8,2 mm. | |
| Número de níveis | 1 |
| Número de conexões | 2 |
| Bitola nominal | 16 mm² |
| Cor | preto |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Potência de dissipação máxima com condição nominal | 2,43 W |
| Fusível | G / 6,3 x 32 |
| Tipo de fusível | Vidro/cerâmica/... |
| Tensão de choque de dimensionamento | 6 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Indicação luminosa de faixa de tensão | 250 V AC/DC |
| Conexão conforme norma | IEC 60947-7-3 |
| Corrente de carga máxima | 10 A |
| Corrente nominal IN | 10 A |
| Tensão UN | 500 V (como borne fusível) |
| Conexão conforme norma | IEC 60947-7-3 |
| Tensão nominal de operação | 500 V |
| Parede lateral aberta | Não |
| Número de pólos | 1 |
| Especificação de teste Proteção contra toque | DIN EN 50274 (VDE 0660-514):2002-11 |
| Proteção para as costas da mão | garante |
| Proteção para dedos | garantida |
| Índice de temperatura relativa do material de isolamento (Elec., UL 746 B) | 130 °C |
| Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Aplicação estática do material isolante | -60 °C |
| Reação ao fogo de veículos sobre trilhos (DIN 5510-2) | Aprovado no teste |
| Procedimento de verificação com chama de teste (DIN EN 60695-11-10) | V0 |
| Índice de oxigênio (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Flamabilidade das superfícies NFPA 130 (ASTM E 162) | aprovado |
| Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662) | aprovado |
| Toxicidade do gás de combustão NFPA 130 (SMP 800C) | aprovado |
| Liberação de calor calorimétrica NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dados de conexão
| Perfil do condutor rígido mín. | 0,5 mm² |
|---|---|
| Perfil do condutor rígido máx. | 16 mm² |
| Bitola do condutor flexível mín. | 0,5 mm² |
| Bitola do condutor flexível máx. | 16 mm² |
| Bitola do condutor AWG mín. | 20 |
| Bitola do condutor AWG máx. | 6 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 10 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 10 mm² |
| Perfil do condutor com jumper externo rígido máx. | 10 mm² |
| Perfil do condutor com jumper externo flexível máx. | 10 mm² |
| 2 condutores com o mesmo perfil rígido mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil rígido máx | 4 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível máx | 4 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 4 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 6 mm² |
| Perfil do condutor com jumper externo rígido máx. | 10 mm² |
| Perfil do condutor com jumper externo flexível máx. | 10 mm² |
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 12 mm |
| Pino calibrador | B6 |
| Rosca | M4 |
| Torque mín. | 1,2 Nm |
| Binário de arranque máx. | 1,5 Nm |
Normas e disposições
| Conexão conforme norma | CSA |
|---|---|
| IEC 60947-7-3 | |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3004249-UK 6,3-HESILA 250 | 127 Kbytes |
|
