> PHOENIX_CONTACT>Conectores PCB>FRONT 2,5-V/SA10/18 BDNZ P+F 1989175 PHOENIX CONTACT Do PWB bloco terminal
Produto anterior Próximo produto

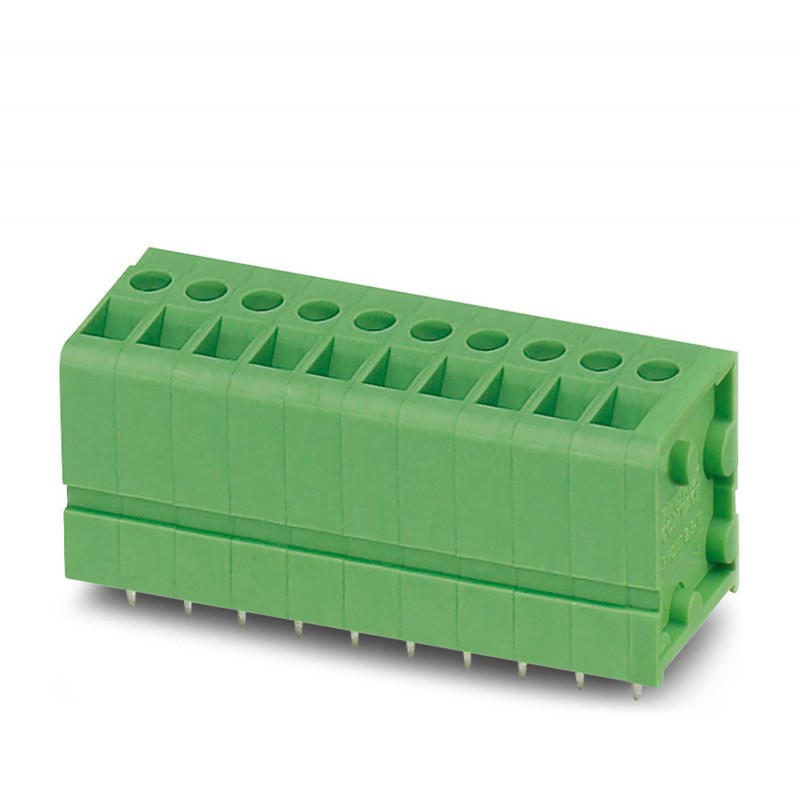

FRONT 2,5-V/SA10/18 BDNZ P+F 1989175 PHOENIX CONTACT Do PWB bloco terminal Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

FRONT 2,5-V/SA10/18 BDNZ P+F 1989175 PHOENIX CONTACT Do PWB bloco terminal

FRONT 2,5-V/SA10/18 BDNZ P+F

1989175

PHOENIX_CONTACT

10

Do PWB bloco terminal

Borne para placa de circuito impresso, corrente nominal: 24 A, tensão de dimensionamento (III/2): 400 V, seção nominal: 2,5 mm², número de potenciais: 18, número de linhas: 1, número de polos por linha: 18, família de artigos: FRONT 2,5-V/SA10, passo: 5 mm, tipo de conexão: Conexão roscada frontal, montagem: Solda por onda, Direção de conexão do condutor / PCB: 90 °, cor: verde, Arranjo de pinos: Arranjo de pinos lineares duplos, Comprimento do pino [P]: 3,5 mm, número de pinos de solda por potencial: 2, tipo de embalagem: caixa

Printed circuit board terminal, nominal current: 24 A, rated voltage (III/2): 400 V, nominal cross section: 2.5 mm2, number of potentials: 18, number of rows: 1, number of positions per row: 18, product range: FRONT 2,5-V/SA10, pitch: 5 mm, connection method: Front screw connection, mounting: Wave soldering, conductor/PCB connection direction: 90 °, color: green, Pin layout: Linear pinning, Solder pin [P]: 5 mm, number of solder pins per potential: 2, type of packaging: packed in cardboard

Mais detalhes


Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product typePrinted circuit board terminal
Product familyFRONT 2,5-V/SA10
Product lineCOMBICON Terminals M
TypePC terminal block can be aligned
Number of positions18
Pitch5 mm
Number of connections18
Number of rows1
Number of potentials18
Pin layoutLinear pinning
Solder pins per potential2
Data management status
Article revision02
Electrical properties
Nominal current IN24 A
Nominal voltage UN400 V
Rated voltage (III/3)250 V
Rated surge voltage (III/3)4 kV
Rated voltage (III/2)400 V
Rated surge voltage (III/2)4 kV
Rated voltage (II/2)630 V
Rated surge voltage (II/2)4 kV
Connection data
Connection technology
TypePC terminal block can be aligned
Nominal cross section2.5 mm²
Conductor connection
Connection methodFront screw connection
Conductor cross section rigid0.2 mm² ... 2.5 mm²
Conductor cross section flexible0.2 mm² ... 2.5 mm²
Conductor cross section AWG24 ... 14
Conductor cross section flexible, with ferrule without plastic sleeve0.25 mm² ... 1.5 mm²
Conductor cross section, flexible, with ferrule, with plastic sleeve0.25 mm² ... 1.5 mm²
2 conductors with same cross section, solid0.2 mm² ... 0.75 mm²
2 conductors with same cross section, flexible0.2 mm² ... 0.75 mm²
2 conductors with same cross section, flexible, with ferrule without plastic sleeve0.25 mm² ... 0.34 mm²
Stripping length9 mm
Tightening torque0.4 Nm ... 0.5 Nm
Mounting
Mounting typeWave soldering
Pin layoutLinear pinning
Material specifications
Material data - contact
NoteWEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Contact materialCu alloy
Surface characteristicshot-dip tin-plated
Metal surface terminal point (top layer)Tin (4 - 8 µm Sn)
Metal surface soldering area (top layer)Tin (4 - 8 µm Sn)
Material data - housing
Color (Housing)green (6021)
Insulating materialPA
Insulating material groupI
CTI according to IEC 60112600
Flammability rating according to UL 94V0
Glow wire flammability index GWFI according to EN 60695-2-12850
Glow wire ignition temperature GWIT according to EN 60695-2-13775
Temperature for the ball pressure test according to EN 60695-10-2125 °C
Dimensions
Dimensional drawingzswbwfibns.jpg
Pitch5 mm
Width [w]92.5 mm
Height [h]24.5 mm
Length [l]18.5 mm
Installed height19.5 mm
Solder pin length [P]5 mm
Pin dimensions0.8 x 0.8 mm
PCB design
Pin spacing10 mm
Hole diameter1.2 mm
Mechanical tests
Test for conductor damage and slackening
SpecificationIEC 60999-1:1999-11
ResultTest passed
Pull-out test
SpecificationIEC 60999-1:1999-11
Conductor cross section/conductor type/tractive force setpoint/actual value0.2 mm² / solid / > 10 N
0.2 mm² / flexible / > 10 N
2.5 mm² / solid / > 50 N
2.5 mm² / flexible / > 50 N
Electrical tests
Temperature-rise test
SpecificationIEC 60947-7-4:2019-01
Requirement temperature-rise testThe sum of ambient temperature and temperature rise of the PCB terminal block shall not exceed the upper limiting temperature.
Short-time withstand current
SpecificationIEC 60947-7-4:2019-01
Insulation resistance
SpecificationIEC 60512-3-1:2002-02
Insulation resistance, neighboring positions> 5 MΩ
Air clearances and creepage distances
SpecificationIEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09
Insulating material groupI
Comparative tracking index (IEC 60112)CTI 600
Rated insulation voltage (III/3)250 V
Rated surge voltage (III/3)4 kV
minimum clearance value - non-homogenous field (III/3)3 mm
minimum creepage distance (III/3)3.2 mm
Rated insulation voltage (III/2)400 V
Rated surge voltage (III/2)4 kV
minimum clearance value - non-homogenous field (III/2)3 mm
minimum creepage distance (III/2)3 mm
Rated insulation voltage (II/2)630 V
Rated surge voltage (II/2)4 kV
minimum clearance value - non-homogenous field (II/2)3 mm
minimum creepage distance (II/2)3.2 mm
Environmental and real-life conditions
Vibration test
SpecificationIEC 60068-2-6:2007-12
Frequency10 - 150 - 10 Hz
Sweep speed1 octave/min
Amplitude0.35 mm (10 Hz ... 60.1 Hz)
Acceleration5g (60.1 Hz ... 150 Hz)
Test duration per axis2.5 h
Test directionsX-, Y- and Z-axis
Glow-wire test
SpecificationIEC 60695-2-10:2013-04
Temperature850 °C
Time of exposure5 s
Aging
SpecificationIEC 60947-7-4:2019-01
Ambient conditions
Ambient temperature (operation)-40 °C ... 105 °C (Depending on the current carrying capacity/derating curve)
Ambient temperature (storage/transport)-40 °C ... 70 °C
Relative humidity (storage/transport)30 % ... 70 %
Ambient temperature (assembly)-5 °C ... 100 °C
Packaging specifications
Type of packagingpacked in cardboard

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf 27 Mbytes
