PHOENIX_CONTACTTerminaisUSSTD 6 3070325 PHOENIX CONTACT Borne de passagem

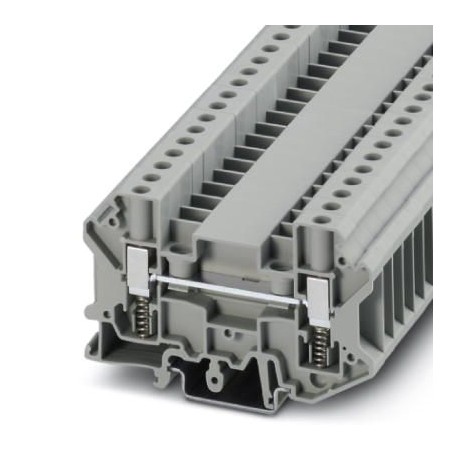

PHOENIX_CONTACT USSTD 6 3070325 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

USSTD 6 3070325 PHOENIX CONTACT Borne de passagem

Referência: USSTD 6

Código: 3070325

Fabricante: PHOENIX_CONTACT

Descrição:

Borne de passagem
Terminal de passagem, tensão nominal: 500 V, corrente nominal: 41 A, número de ligações: 2, tipo de ligação: Ligação roscada com suporte de mola, 1.º andar, Secção de dimensionamento: 6 mm², secção transversal: 0,2 mm² - 10 mm², classe de montagem: NS 35/7,5, NS 35/15, NS 32, cor: cinzento

Categorias:

  • Blocos de terminais > Terminal de conexão de passagem
  • PHOENIX_CONTACT > Terminais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço total: 328,17 €

Preço unitário: 6,5634 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 2-3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

Dados comerciais

Código do pedido3070325
Quantidade de embalagem (VPE)50 Unid
Página de catálogoPágina 519 (C-1-2017)
GTIN4046356543132
Peso por unidade (exclusive embalagem)23,090 GRM
Número do imposto alfandegário85369010
País de origemPL (Polônia)

Geral

Número de níveis1
Número de conexões2
Potenciais1
Bitola nominal6 mm²
Corcinza
Material isolantePA
Classe de inflamabilidade conforme UL 94V0
Tensão de choque de dimensionamento6 kV
Grau de impurezas3
Categoria de sobretensãoIII
Grupo de material isolanteI
Potência de dissipação máxima com condição nominal1,31 W
Corrente de carga máxima57 A (com bitola de condutor de 10 mm²)
Corrente nominal IN41 A
Tensão UN500 V (até 690 V com grau de impurezas II)
Parede lateral abertaSim
Especificação de teste Proteção contra toqueDIN EN 50274 (VDE 0660-514):2002-11
Proteção para as costas da mãoassegura
Proteção para dedosassegura
Resultado Teste de tensão de impulsoAprovado no teste
Teste de tensão de impulso Valor de referência7,3 kV
Resultado do teste de tensão alternada suportávelAprovado no teste
Tensão alternada suportável valor de referência1,89 kV
Resultado Teste de flexãoAprovado no teste
Teste de flexão Velocidade de rotação10 U/min
Teste de flexão Rotações135
Teste de flexão Bitola do condutor/peso0,2 mm2/0,2 kg
6 mm2/1,4 kg
10 mm2/2 kg
Resultado Teste de traçãoAprovado no teste
Teste de tração bitola de condutor0,2 mm²
Força de tração Valor de referência10 N
Teste de tração bitola de condutor6 mm²
Força de tração Valor de referência80 N
Teste de tração bitola de condutor10 mm²
Força de tração Valor de referência90 N
Resultado do assento fixo na base de fixaçãoAprovado no teste
Assento fixo no apoio de fixaçãoNS 35/NS 32
Valor de referência5 N
Resultado do teste de queda de tensãoAprovado no teste
Requisito Queda de tensão≤ 3,2 mV
Resultado do teste de aquecimentoAprovado no teste
Resultado Resistência ao curto-circuitoAprovado no teste
Teste da resistência ao curto-circuito Bitola do condutor6 mm²
Resistência ao curto-circuito0,72 A
Teste da resistência ao curto-circuito Bitola do condutor10 mm²
Resistência ao curto-circuito1,2 kA
Resultado Teste térmicoAprovado no teste
Prova das características térmicas (chama de agulha) Duração de atuação30 s
Resultado Teste Balancins, ruído de banda largaAprovado no teste
Especificação de teste Balancins, ruído de banda largaDIN EN 50155 (VDE 0115-200):2008-03
Espectro de testeTeste de vida útil categoria 1, classe B, na caixa do veículo
Frequência de testef1= 5 Hz bis f2= 150 Hz
Nível ASD1,857 (m/s2)2/Hz
Aceleração0,8 g
Duração do teste por eixo5 h
Direções de testeEixo X, Y e Z
Resultado Teste de choqueAprovado no teste
Especificação de teste Teste de choqueDIN EN 50155 (VDE 0115-200):2008-03
Tipo de choqueSemi-seno
Aceleração5g
Duração do choque30 ms
Número de choques por direção3
Direções de testeEixo X, Y e Z (positivo e negativo)
Índice de temperatura relativa do material de isolamento (Elec., UL 746 B)130 °C
Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21))130 °C
Aplicação estática do material isolante-60 °C
Reação ao fogo de veículos sobre trilhos (DIN 5510-2)Aprovado no teste
Procedimento de verificação com chama de teste (DIN EN 60695-11-10)V0
Índice de oxigênio (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 Classe I2
NF F16-101, NF F10-102 Classe F2
Flamabilidade das superfícies NFPA 130 (ASTM E 162)aprovado
Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662)aprovado
Toxicidade do gás de combustão NFPA 130 (SMP 800C)aprovado
Liberação de calor calorimétrica NFPA 130 (ASTM E 1354)28 MJ/kg
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26HL 1 - HL 3

Medidas

Largura8,2 mm
Largura da tampa2,2 mm
Comprimento82 mm
Altura NS 35/7,552 mm
Altura NS 35/1559,5 mm
Altura NS 3257 mm

Dados de conexão

Tipo de conexãoConexão a parafuso com suporte à mola
RoscaM4
Comprimento de isolamento12 mm
Torque mín.1,5 Nm
Binário de arranque máx.1,8 Nm
Conexão conforme normaIEC 60947-7-1
Perfil do condutor rígido mín.0,2 mm²
Perfil do condutor rígido máx.10 mm²
Bitola do condutor AWG mín.24
Bitola do condutor AWG máx.8
Bitola do condutor flexível mín.0,2 mm²
Bitola do condutor flexível máx.6 mm²
Bitola do condutor flexível AWG mín.24
Bitola do condutor flexível AWG máx.10
Perfil do condutor flexível com terminal tubular sem isolação de plástico mín.0,25 mm²
Perfil do condutor flexível com terminal tubular sem isolação de plástico máx.6 mm²
Perfil do condutor flexível com terminal tubular com isolação de plástico mín.0,25 mm²
Perfil do condutor flexível com terminal tubular com isolação de plástico máx.6 mm²
2 condutores com o mesmo perfil rígido mín.0,2 mm²
2 condutores com o mesmo perfil rígido máx2,5 mm²
2 condutores com o mesmo perfil flexível mín.0,2 mm²
2 condutores com o mesmo perfil flexível máx2,5 mm²
2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín.0,5 mm²
2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx.4 mm²
2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín.0,25 mm²
2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx.1,5 mm²
Pino calibradorA5

Normas e disposições

Conexão conforme normaCUL
IEC 60947-7-1
Classe de inflamabilidade conforme UL 94V0
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSPeríodo para uso oficialmente previsto (EFUP): 50 anos
Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads"

Classificações

ETIM for 3070325 Bloco de terminais (EC000897)

Nome da característicaSecção de condutor de fio fino de ligação sem ponteira (EF007341)
Valor da característica0.2 mm²
Nome da característicaSecção do condutor de fio fino de ligação com ponteira (EF007339)
Valor da característica0.25 mm²
Nome da característicaSecção da ligação de cabo rígido (EF007337)
Valor da característica0.2 mm²
Nome da característicaSecção da ligação de cabo flexível (EF007343)
Valor da característica0.2 mm²
Nome da característicaCorrente nominal especificada In (EF008250)
Valor da característica41 A
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica500 V
Nome da característicaTipo de ligação elétrica 1 (EF002526)
Valor da característicaOutro
Nome da característicaTipo de ligação elétrica 2 (EF002527)
Valor da característicaOutro
Nome da característicaNúmero de fixações por nível (EF002660)
Valor da característica2
Nome da característicaAdequado para material condutor (EF012572)
Valor da característicaAlumínio/cobre
Nome da característicaMétodo de montagem (EF000003)
Valor da característicaPerfil DIN 35 mm
Nome da característicaMaterial do corpo isolante (EF007543)
Valor da característicaOutro
Nome da característicaTemperatura de operação (EF002393)
Valor da característica-60 °C
Nome da característicaClasse de inflamabilidade do material de selagem de acordo com UL 94 (EF002521)
Valor da característicaV0
Nome da característicaLargura (EF000008)
Valor da característica8.2 mm
Nome da característicaAltura (EF000040)
Valor da característica82 mm
Nome da característicaProfundidade (EF000049)
Valor da característica52 mm
Nome da característicaPlaca de fecho necessária (EF002525)
Valor da característicaSim
Nome da característicaCor (EF000007)
Valor da característicaCinzento
Nome da característicaNíveis ligados internamente (EF002661)
Valor da característicaSim
