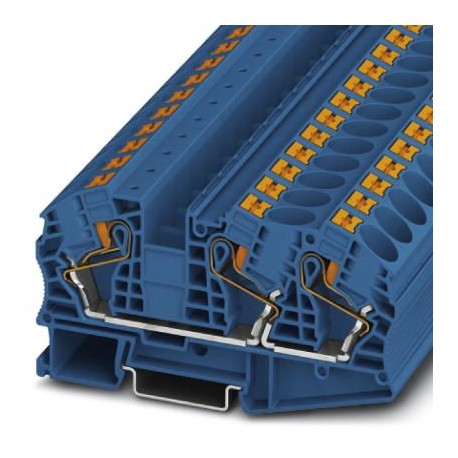

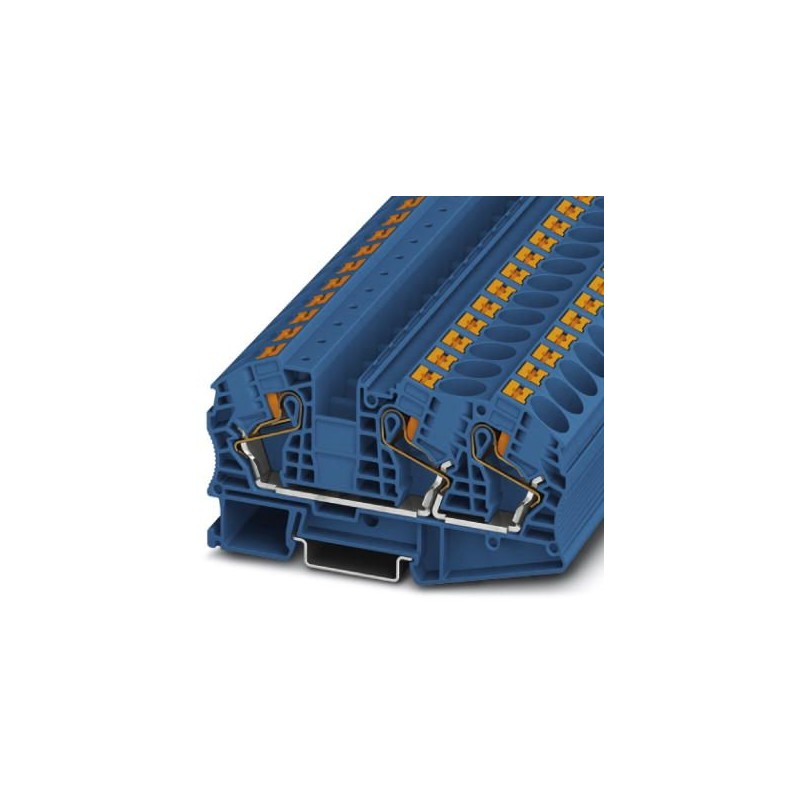

PT 16-TWIN N BU
3208773
PHOENIX_CONTACT
25
Borne de passagem
Blocos de terminais > Terminal de conexão de passagem
Terminais
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 3208773 |
---|---|
Quantidade de embalagem (VPE) | 25 Unid |
Página de catálogo | Página 117 (C-1-2017) |
GTIN | 4046356737548 |
Peso por unidade (exclusive embalagem) | 45,160 GRM |
Número do imposto alfandegário | 85369010 |
País de origem | PL (Polônia) |
Número de níveis | 1 |
---|---|
Número de conexões | 3 |
Potenciais | 1 |
Bitola nominal | 16 mm² |
Cor | azul |
Material isolante | PA |
Classe de inflamabilidade conforme UL 94 | V0 |
Área de aplicação | Indústria ferroviária |
Construção de máquinas | |
Construção de instalações | |
Tensão de choque de dimensionamento | 8 kV |
Grau de impurezas | 3 |
Categoria de sobretensão | III |
Grupo de material isolante | I |
Potência de dissipação máxima com condição nominal | 2,43 W |
Corrente de carga máxima | 85 A (com bitola de condutor de 25 mm²) |
Corrente nominal IN | 76 A |
Tensão UN | 1000 V |
Parede lateral aberta | Sim |
Índice de temperatura relativa do material de isolamento (Elec., UL 746 B) | 130 °C |
Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Aplicação estática do material isolante | -60 °C |
Reação ao fogo de veículos sobre trilhos (DIN 5510-2) | Aprovado no teste |
Procedimento de verificação com chama de teste (DIN EN 60695-11-10) | V0 |
Índice de oxigênio (DIN EN ISO 4589-2) | >32 % |
NF F16-101, NF F10-102 Classe I | 2 |
NF F16-101, NF F10-102 Classe F | 2 |
Flamabilidade das superfícies NFPA 130 (ASTM E 162) | aprovado |
Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662) | aprovado |
Toxicidade do gás de combustão NFPA 130 (SMP 800C) | aprovado |
Liberação de calor calorimétrica NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Largura | 12,2 mm |
---|---|
Largura da tampa | 2,2 mm |
Comprimento | 100,2 mm |
Altura | 53,3 mm |
Altura NS 35/7,5 | 52,6 mm |
Altura NS 35/15 | 60,1 mm |
Tipo de conexão | Conexão Push-in |
---|---|
Comprimento de isolamento | 18 mm |
Conexão conforme norma | IEC 60947-7-1 |
Perfil do condutor rígido mín. | 0,5 mm² |
Perfil do condutor rígido máx. | 25 mm² |
Bitola do condutor AWG mín. | 20 |
Bitola do condutor AWG máx. | 4 |
Bitola do condutor flexível mín. | 0,5 mm² |
Bitola do condutor flexível máx. | 16 mm² |
Bitola do condutor flexível AWG mín. | 20 |
Bitola do condutor flexível AWG máx. | 6 |
Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,5 mm² |
Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 16 mm² |
Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,5 mm² |
Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 16 mm² |
2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 1,5 mm² |
2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 4 mm² |
Pino calibrador | A7 |
Conexão conforme norma | IEC 60947-7-1 |
---|---|
Classe de inflamabilidade conforme UL 94 | V0 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
China RoHS | Período para uso previsto: ilimitado = EFUP-e |
---|---|
Sem substâncias perigosas acima dos valores limite |
Título: | Tamanho: | Tipo: |
---|---|---|
PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes | |
PHOENIX CONTACT-3208773-PT 16-TWIN N BU | 118 Kbytes |
