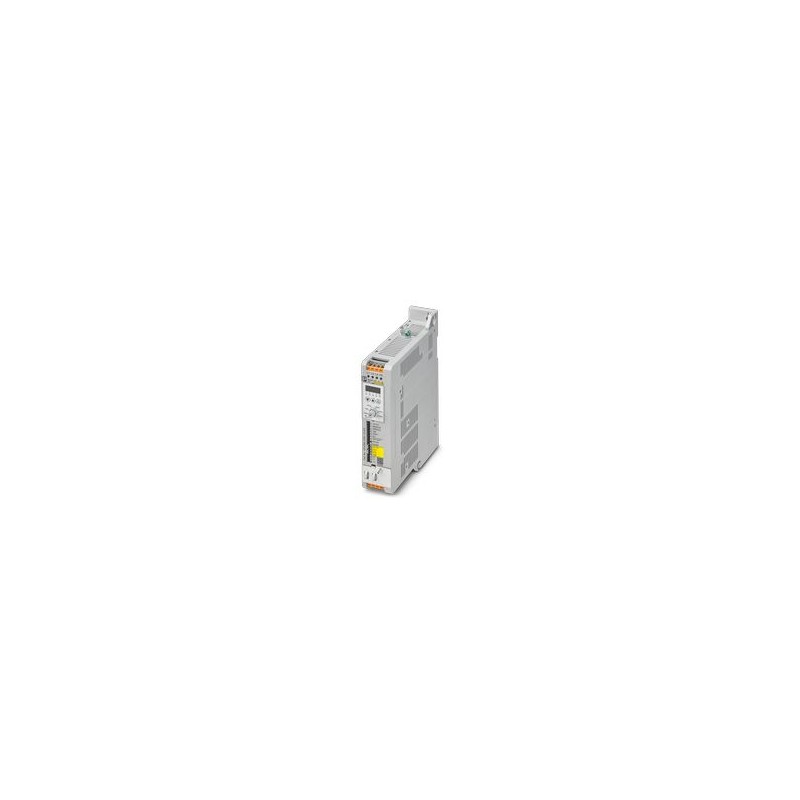

CSS 1.5-3/3 1201650 PHOENIX CONTACT Arranque de velocidade com partida suave e velocidade ajustável para lig..
CSS 1.5-3/3
1201650
PHOENIX_CONTACT
Arranque de velocidade com partida suave e velocidade ajustável para ligar e inverter motores de até 480 V CA e 1,5 kW, proteção do motor ajustável, entrada analógica, função STO até SIL 3 / PL e, entrada de carga trifásica
Partida de velocidade com partida suave e velocidade ajustável para partida e marcha à ré de motores de até 480 V AC e 1,5 kW, proteção ajustável do motor, função STO até SIL 3 / PL e, conexão push-in, entrada de carga trifásica
Speed starter with soft start and configurable speed for starting and reversing motors up to 480 V AC and 1.5 kW, configurable motor protection, STO function up to SIL 3 / PL e, Push-in connection, three-phase load input
Aparamenta para montagem em trilho DIN / armário > Controlador de velocidade
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Product type | Speed starter |
| Product family | CONTACTRON |
| Operating elements | Push button |
| Rotary switch | |
| Insulation characteristics | |
| Pollution degree | 2 |
| Number of phases | 3 |
| Mains | |
| Number of phases | 3 |
| Input voltage | 380 V AC |
| 400 V AC | |
| 480 V AC | |
| Input voltage range | 220 V AC ... 480 V AC -15 % ... +10 % |
| Frequency range | 47 Hz ... 63 Hz |
| Nominal current | 4.2 A (no line reactor) |
| 3.8 A (with line reactor) | |
| Nominal motor power | 1.5 kW |
| Apparent power | 2.7 kVA |
| Nominal output current (IN) | 3.9 A (4 kHz) |
| 2.8 A (8 kHz) | |
| 1.6 A (16 kHz) | |
| Output frequency | 0 Hz ... 500 Hz |
| Power dissipation | 50 W (2 kHz) |
| 58 W (4 kHz) | |
| 55 W (8 kHz) | |
| 53 W (16 kHz) | |
| 9 W (stand by) | |
| Output current | ≤ 5.85 A (180 s) |
| ≤ 2.925 A (180 s, during recovery time) | |
| ≤ 7.02 A (15 s) | |
| ≤ 1.95 A (15 s, during recovery time) | |
| Recovery time | 150 s (180 s) |
| 12 s (15 s) | |
| Overload time | 30 s (180 s) |
| 3 s (15 s) | |
| Discharge time | 3 min. (Intermediate circuit capacitors) |
| Switching | |
| Output name | Relay output |
| Contact switching type | 1 changeover contact |
| Maximum switching voltage | 125 V AC |
| 30 V DC | |
| Maximum inrush current | 3 A |
| Inrush current, minimum | 10 mA (5 V DC) |
| Cross section AWG | (converted acc. to IEC) |
| Power-level terminals | |
| Connection method | Push-in connection |
| Stripping length | 10 mm |
| Conductor cross section rigid | 0.2 mm² ... 6 mm² |
| Conductor cross section flexible | 0.2 mm² ... 6 mm² |
| 0.2 mm² ... 4 mm² (with ferrule) | |
| Conductor cross section AWG | 24 ... 10 |
| Control terminals | |
| Connection method | Push-in connection |
| Stripping length | 10 mm |
| Conductor cross section rigid | 0.2 mm² ... 1.5 mm² (with ferrule) |
| Conductor cross section flexible | 0.2 mm² ... 1.5 mm² |
| 0.2 mm² ... 0.75 mm² | |
| Conductor cross section AWG | 24 ... 16 |
| Drill hole | |
| Diameter | 5.5 mm |
| Width | 45 mm |
| Height | 210 mm |
| Depth | 190 mm |
| Length | ≤ 50 m (Motor cable length (EMC compliance category C2)) |
| ≤ 50 m (Motor cable length (EMC compliance category C3)) | |
| ≤ 50 m (Motor cable length (no EMC compliance)) | |
| Ambient conditions | |
| Degree of protection (IP) | IP20 |
| Degree of protection (NEMA) | NEMA 1 |
| Ambient temperature (operation) | -20 °C ... 55 °C (without current derating) |
| -20 °C ... 60 °C (with linear current derating) | |
| Ambient temperature (storage/transport) | -25 °C ... 85 °C |
| Altitude | ≤ 2000 m |
| > 2000 m (with derating) | |
| Permissible humidity (operation) | 90 % (non-condensing) |
| Permissible humidity (storage/transport) | 95 % (non-condensing) |
| Shock (operation) | 15g, 11 ms |
| Vibration (operation) | 0,075 mm / 1g |
| Air pressure (operation) | 86 kPa ... 106 kPa |
| Air pressure (storage/transport) | 70 kPa ... 106 kPa |
| Safety Integrity Level (SIL, IEC 61800-5-2) | |
| Identification | 3 |
| Performance Level (EN ISO 13849) | |
| Identification | e |
| Category (ISO 13849) | |
| Identification | 4 |
| Standards/regulations | IEC 61800-5-1 |
| IEC 61800-3 |
| Mounting type | DIN rail mounting |
| Wall mounting |
| Característica | Valor |
|---|---|
| Método de montagem (EF000003) | Outro |
| Cor (EF000007) | Cinzento |
| Número RAL (EF000116) | 7042 |
| Corrente nominal (EF000001) | 4.2 A |
| Número de fases (EF000351) | 3 |
| Controlo de potência sem etapas (EF000661) | Sim |
| Número de etapas (EF002426) | 2 |
| Elemento básico sem tampa (EF008182) | Não |
| Método de operação (EF000006) | Botão de pressão/botão de controlo de toque |
| Iluminação (EF000134) | Nenhum |
| Contato de comutação (EF001141) | Sim |
| Com sensor de temperatura (EF006034) | Não |
| Altura (EF000040) | 210 mm |
| Largura (EF000008) | 45 mm |
| Profundidade (EF000049) | 190 mm |
| Grau de proteção (IP) (EF005474) | IP20 |
