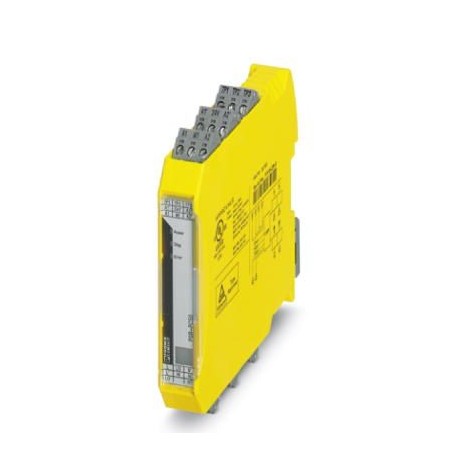

PSR-PC50-1NO-1DO-24DC-SC 2904664 PHOENIX CONTACT Relé de acoplamento
PSR-PC50-1NO-1DO-24DC-SC
2904664
PHOENIX_CONTACT
Relé de acoplamento
Relé de acoplamento seguro para aplicação. SIL 3 de baixa demanda, acopla sinais de saída digital à periferia, 1 circuito de intensidade de desbloqueio, módulo para aplicação. F&G, filtro de pulso de teste, conexão roscada plug-in, largura: 17,5 mm
Relés > Dispositivo de supervisão de circuitos de segurança
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2904664 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 285 (C-6-2017) |
| GTIN | 4046356919937 |
| Peso por unidade (exclusive embalagem) | 221,100 GRM |
| Número do imposto alfandegário | 85364900 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 55 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 65 °C |
| Máx. umidade do ar admissível (funcionamento) | 75 % (em média, 85% ocasionalmente, sem condensação) |
| Umidade do ar máxima admissível (armazenamento/transporte) | 75 % (em média, 85% ocasionalmente, sem condensação) |
| Altura de aplicação | ≤ 2000 m (através de NN) |
Alimentação
| Tensão de alimentação de comando do circuito de corrente nominal US | 24 V DC -15 % / +10 % (A1/A2) |
|---|---|
| 20,4 V DC ... 26,4 V DC | |
| Corrente de alimentação de comando IS | típ. 65 mA (A1/A2) |
| Corrente de ligação | ≤ 200 mA (A1/A2) |
| Tempo de filtragem | < 2 ms (Amplitude dos pulsos de teste) |
| ≥ 100 ms (Taxa de pulsos de teste) | |
| Tensão de alimentação de diagnóstico UD | 24 V DC -15 % / +10 % (24V/A2) |
| Corrente de entrada em UD | típ. 15 mA (24V/A2; de acordo com a carga M1 +100 mA) |
| Corrente de ligação em UD | 2,5 A (24V/A2; por 10 µs) |
| Ligação de proteção | Proteção contra sobrecarga Diodo supressor |
Entradas digitais
| Quantidade de entradas | 3 (Pontos de teste para inspeção de qualidade) |
|---|---|
| Corrente de ligação | 200 mA (Entradas TP1, TP2 e TP3) |
| Consumo de energia | típ. 20 mA (Entrada TP1) |
| típ. 18 mA (Entrada TP2) | |
| típ. 35 mA (Entrada TP3) |
Saídas de relé: circuito de corrente de liberação,
| Denominação saída | Circuito de corrente de liberação |
|---|---|
| Descrição da saída | Contatos normalmente abertos direcionados para a segurança |
| Quantidade de saídas | 1 (sem retardo) |
| Versão do contato | 1 via de contato |
| Material de contato | AgNi, tratado a ouro |
| Tensão de comutação | min. 15 V AC/DC sem diagnóstico |
| min. 20 V AC/DC (com diagnóstico) | |
| máx. 250 V AC | |
| máx. 125 V DC | |
| Corrente máx. em regime permanente | 5 A |
| Corrente de ligação | min. 100 mA |
| máx. 5 A | |
| Potência ligada | min. 1,5 W |
| Frequência de comutação | máx. 0,5 Hz |
| Limiar diagnóstico | 20 Ω ... 18 kΩ (inferior/superior) |
| Máx. resistência total de linha admissível | < 10 Ω (LO/LO' e HI/HI' e resistência de carga em caso de curto circuito) |
| Vida útil mecânica | ca. 5x 107ciclos de manobras |
Saídas de sinalização
| Descrição da saída | não orientado para a segurança |
|---|---|
| Quantidade de saídas | 1 (digital) |
| Tensão | 23 V DC |
| Corrente | máx. 100 mA |
| Proteção contra curto-circuito | não |
| Fusível de saída | 150 mA rápido |
Tempos
| Tempo de arranque típ. com US | 30 ms (em comando através de A1) |
|---|---|
| Tempo de retorno típ. com US | 30 ms (em comando através de A1) |
| Tempo de redisponibilidade | 1 s |
Geral
| Tipo de relé | Relé eletromecânico com contatos positivamente guiados conforme EN 50205 |
|---|---|
| Tipo de operação nominal | 100 % ED |
| Peso líquido | 221,1 g |
| Posição de montagem | horizontal ou vertical |
| Tipo de montagem | Montagem do trilho de fixação |
| Grau de proteção | IP20 |
| Grau de proteção mínimo no local de montagem | IP54 |
| Material caixa | PBT |
| Cor da caixa | amarelo |
| Indicação de tensão operacional | LED amarelo |
| Indicação de estado | LED verde |
| Sinalização de erro | LED vermelho |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| plugável | sim |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
| Comprimento de isolamento | 7 mm |
| Rosca | M3 |
Parâmetros técnicos de segurança
| Denominação | IEC 61508 - Low-Demand |
|---|---|
| Safety Integrity Level (SIL) | 3 (15 % do SIL total) |
Normas e disposições
| Denominação | Espaços de ar e de fuga entre circuitos de corrente |
|---|---|
| Normas / Determinações | DIN EN 50178 |
| Tensão de isolamento nominal | 250 V AC |
| Tensão de teste / isolamento | 6 kV / isolamento seguro (através de impedância de proteção) |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
| Choque | 15g |
| Vibração (funcionamento) | 2g |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc |
| IECEx | Ex nA nC IIC T4 Gc |
| UL, EUA / Canadá | cULus |
| Class I, Zone 2, AEx nA nC IIC T4 / Ex nA nC IIC Gc T4 X | |
| Class I, Div. 2, Groups A, B, C, D, T4 | |
| GL | C, EMC2 |
| Teste de simulação ambiental | ISA-S71.04 (G3) |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Dispositivo básico |
| Possível montagem em calha (EF003972) | Sim |
| Com braçadeiras destacáveis (EF003340) | Sim |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Adequado para monitorização de circuitos de parada de emergência (EF007268) | Não |
| Adequado para monitorização de válvulas (EF007272) | Não |
| Adequado para monitorização de equipamentos de proteção optoelectrónicos (EF007269) | Não |
| Adequado para monitorização de sensores táteis (EF007271) | Não |
| Adequado para monitorização de interruptores magnéticos (EF007266) | Não |
| Adequado para monitorização de sensores de proximidade (EF007267) | Não |
| Avaliação de entradas (EF008245) | Outro |
| Com entrada inicial (EF003342) | Não |
| Com função de silenciamento (EF004057) | Não |
| Com circuito de feedback (EF003343) | Não |
| Atraso no desengate (EF001129) | 0.03 s |
| Número de saídas, relacionadas à segurança, sem atraso, com contato (EF003344) | 1 |
| Número de saídas, relacionadas à segurança, atrasadas, com contato (EF003345) | 0 |
| Número de saídas relacionadas à segurança, sem atraso, semicondutores (EF003346) | 0 |
| Número de saídas, relacionadas à segurança, atrasadas, semicondutores (EF003347) | 0 |
| Número de saídas, função de sinalização, sem atraso, com contato (EF003348) | 0 |
| Número de saídas, função de sinalização, com atraso, com contato (EF003349) | 0 |
| Número de saídas, função de sinalização, sem atraso, semicondutores (EF003350) | 0 |
| Número de saídas, função de sinalização, atrasada, semicondutores (EF003351) | 0 |
| Com aprovação para BG BIA (EF004145) | Não |
| Com aprovação de acordo com UL (EF001783) | Não |
| Largura (EF000008) | 17.5 mm |
| Altura (EF000040) | 112.2 mm |
| Profundidade (EF000049) | 114.5 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE AUTOMATION PHOENIX EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2904664-PSR-PC50-1NO-1DO-24DC-SC | 127 Kbytes |
|
