Ver maior

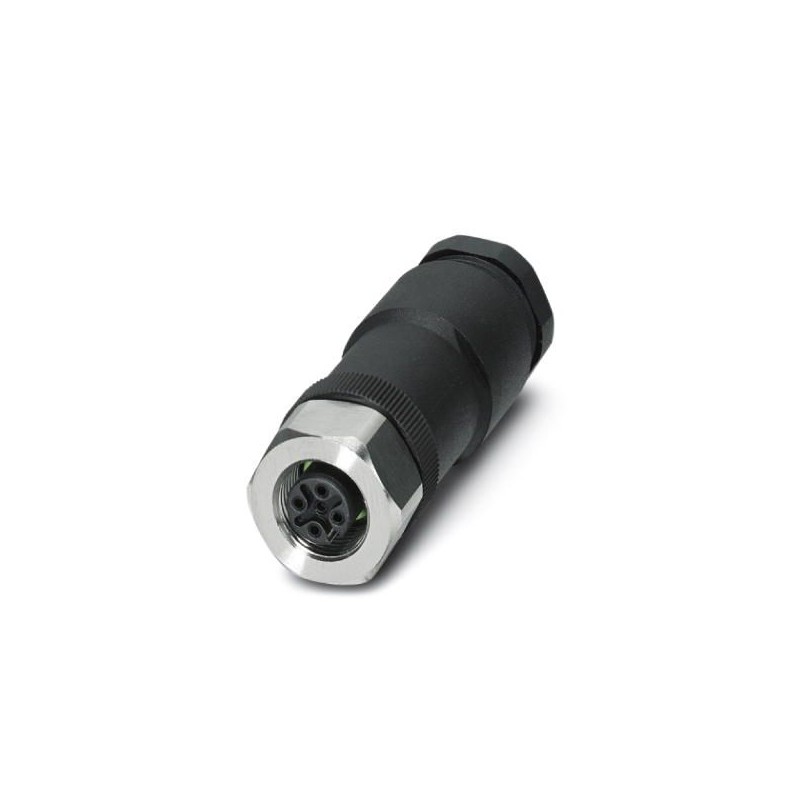

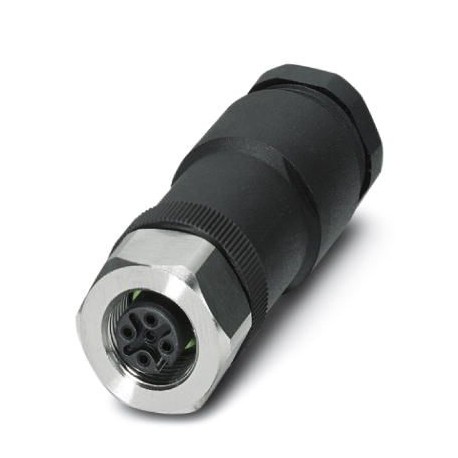

SACC-M12FS-5CON-PG11-DUO VA 1403372 PHOENIX CONTACT Conector
SACC-M12FS-5CON-PG11-DUO VA
1403372
PHOENIX_CONTACT
Conector
Sensores > Base de ligação para sensores e atuadores
Cabos, conectores e caixas QUICKON
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 1403372 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 23 (C-2-2017) |
| GTIN | 4046356649391 |
| Peso por unidade (exclusive embalagem) | 31,900 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Medidas
| Diâmetro da caixa | 20 mm |
|---|---|
| Comprimento | 58 mm |
| Diâmetro externo de linha | 2x 2,1 mm ... 3 mm (na utilização da vedação para diâmetros exteriores do cabo pequenos) |
| 2x 4 mm ... 5,2 mm (para utilização da vedação para diâmetros exteriores grandes do cabo) | |
| Comprimento do isolamento da capa | 20 mm |
| Comprimento do isolamento dos condutores individuais | 5 mm |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C (Conector/suporte) |
|---|---|
| Grau de proteção | IP67 |
Geral
| Corrente nominal a 40 °C | 4 A |
|---|---|
| Tensão nominal | 48 V AC |
| 60 V DC | |
| Número de pólos | 5 |
| Resistência de isolação | ≥ 100 MΩ |
| Codificação | A - padrão |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-101 |
| Indicação de estado | Não |
| Categoria de sobretensão | II |
| Grau de impurezas | 3 |
| Tipo de conexão | Conexão a parafuso |
| Bitola do condutor | 0,25 mm² ... 0,75 mm² (sem terminal tubular) |
| 0,14 mm² ... 0,75 mm² (com terminal tubular) | |
| 0,25 mm² ... 0,75 mm² (rígido) | |
| Bitola do condutor AWG | 24 ... 18 (sem terminal tubular) |
| 26 ... 20 (com terminal tubular) | |
| Torque de aperto | 0,4 Nm (Serrilha M12) |
| 0,8 Nm ... 1 Nm | |
| 0,2 Nm (Terminal parafusado) | |
| Parafusar o inserto de conector com caixa de buchas até ao batente | |
| Instrução de montagem | Cada um destes conectores de encaixe inclui respectivamente uma vedação para diâmetros exteriores do cabo pequenos e grandes. |
Material
| Material de contato | CuZn |
|---|---|
| Material superfície de contato | Au |
| Material suporte do contato | PA |
| Material do corpo do cabo | PA |
| Material do serrilhado | Aço inoxidável 1.4404 |
| Material de vedação | NBR |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 25 anos; |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1403372-SACC-M12FS-5CON-PG11-DUO VA | 110 Kbytes |
|
