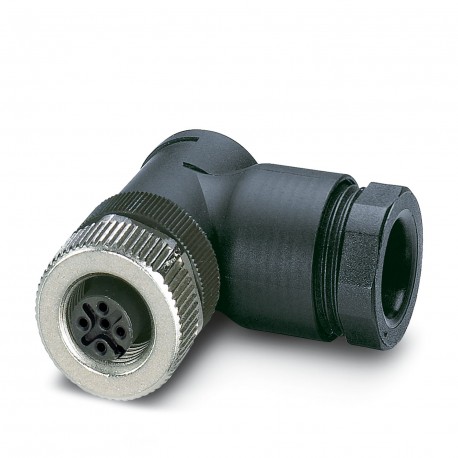

SACC-M12FR-5CON-PG11-M PWR 1408993 PHOENIX CONTACT Conector de energia
SACC-M12FR-5CON-PG11-M PWR
1408993
PHOENIX_CONTACT
Conector de energia
Conector de alimentação, 5 polos, Conexão de cotovelo fêmea M12, codificada A, Conexão a parafuso, material serrilhado: Zinco fundido sob pressão, niquelado, prensa-cabo Pg11, diâmetro externo do cabo 8 mm ... 10 milímetros
Power connector, 5-position, Socket angled M12, coding: A, Screw connection, knurl material: Zinc die-cast, nickel-plated, cable gland Pg11, external cable diameter 8 mm ... 10 mm
Conectores > Conector redondo, montagem em campo (conector industrial)
Cabos, conectores e caixas QUICKON
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| General | Strip 22 mm off the cable sheath, shorten conductor for the fifth position by 10 mm. Strip 7 mm off the conductor insulation, crimp the ferrule, then shorten this to 5 mm. Length of conductors with shortened ferrule: 20 mm. Connect conductors and tighten the mounting screws with 0.2 Nm. |
| Assembly note | NOTE:Observe the permissible bending radii when routing cables, since the degree of protection may be at risk if the bending forces are too high. Reduce mechanical loads upstream of the connector, e.g., by using cable ties. |
| Assembly note | The connector pin assignment can be rotated 90° to the cable outlet |
| Product type | Circular connector (cable-side) |
| Application | Power supply |
| Number of positions | 5 |
| No. of cable outlets | 1 |
| Shielded | no |
| Coding | A |
| Cable outlet | angled |
| Pg screw connection | Pg11 |
| Data management status | |
| Article revision | 00 |
| Insulation characteristics | |
| Overvoltage category | II |
| Degree of pollution | 3 |
| Dimensional drawing |  |
| Length | 39 mm |
| External dimensions | |
| Outside diameter | 8 mm ... 10 mm |
| Housing | |
| Diameter housing | 20.2 mm |
| Flammability rating according to UL 94 | V0 |
| Seal material | Viton |
| NBR | |
| Material of grip body | PA |
| Contact material | CuZn |
| Contact surface material | Ni/Au |
| Contact carrier material | PA |
| Material for screw connection | Zinc die-cast, nickel-plated |
| Conductor connection | |
| Connection method | Screw connection |
| Connection cross section | 0.75 mm² ... 1.5 mm² (without ferrule) |
| 0.75 mm² ... 1.5 mm² (with ferrule) | |
| 0.75 mm² ... 1.5 mm² (solid) | |
| Connection cross section AWG | 18 ... 16 (without ferrule) |
| 16 ... 18 (with ferrule) | |
| Stripping length of the individual wire | 5 mm |
| Tightening torque | 0.4 Nm (M12 knurl) |
| 1.5 Nm ... 2 Nm (Pressure screw with sleeve housing) | |
| 0.4 Nm (Screw plug insert with sleeve housing as far it will go) | |
| 0.2 Nm (Screw terminal blocks) | |
| Rated surge voltage | 0.8 kV |
| Contact resistance | ≤ 3 mΩ |
| Insulation resistance | > 10 GΩ |
| Nominal voltage UN | 48 V AC |
| 60 V DC | |
| Nominal current IN | 8 A (Contact 5: 2 A) |
| when using 1.5 mm² conductors |
| Mechanical data | |
| Insertion/withdrawal cycles | > 100 |
| Connection 1 | |
| Head design | Socket |
| Head cable outlet | angled |
| Head thread type | M12 |
| Coding | A |
| Stripping length of the individual wire | 5 mm |
| Ambient conditions | |
| Degree of protection | IP67 |
| Ambient temperature (operation) | -40 °C ... 85 °C (Plug / socket) |
| Standard designation | M12 connector |
| Standards/specifications | IEC 61076-2-101 |
| Característica | Valor |
|---|---|
| Tipo de contacto (EF001587) | Outro |
| Diâmetro do conector (EF007496) | 20.2 mm |
| Número de contatos de dados (EF012232) | 0 |
| Número de contatos de potência (EF012216) | 0 |
| Número de contatos de controlo (EF012217) | 5 |
| Para diâmetro externo do cabo (EF009475) | 8 mm |
| Tipo de invólucro (EF006980) | Em ângulo |
| Corrente nominal especificada In (EF008250) | 8 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | II |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.75 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.75 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.75 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.75 mm² |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Material da superfície de contato (EF004020) | Níquel |
| Material da caixa protetora (EF001596) | Plástico |
| Revestimento da estrutura (EF001601) | Outro |
| Material do anel roscado (EF012304) | Outro |
| Tipo de fecho (EF000208) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Não |
| Grau de proteção (IP), montado (EF007466) | IP67 |
| Min. número de ciclos de inserção (EF012212) | 100 |
| Blindado (EF000881) | Não |
| Com indicação de estado (EF001602) | Não |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1408993-SACC-M12FR-5CON-PG11-M PWR | 108 Kbytes |
|
