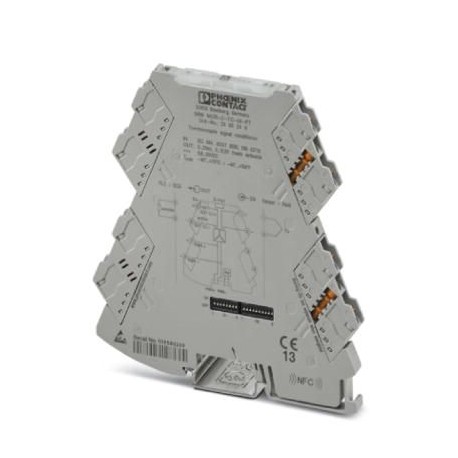

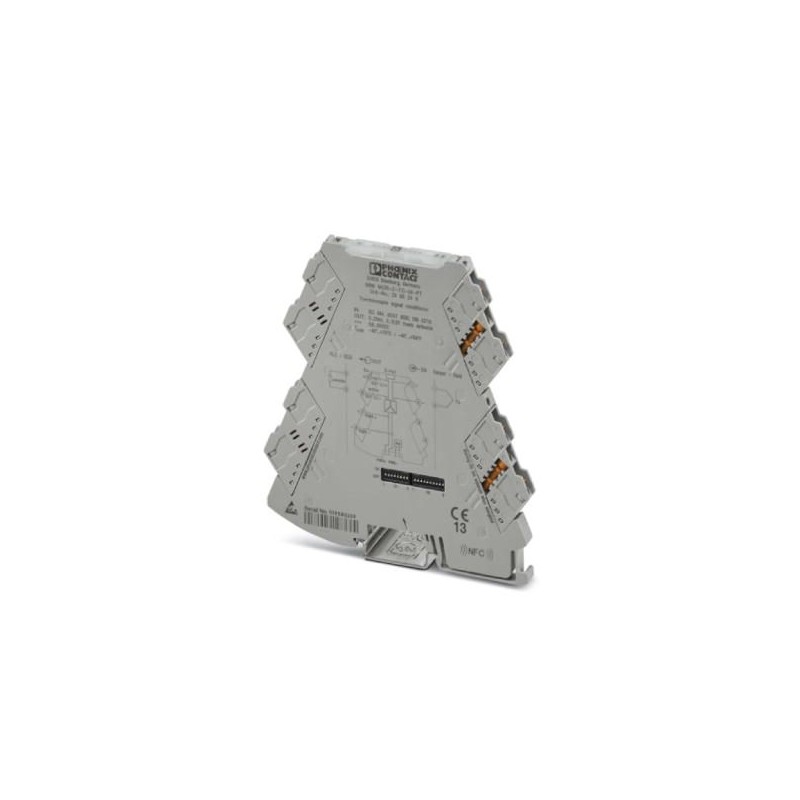

MINI MCR-2-TC-UI-PT
2905249
PHOENIX_CONTACT
1
Transdutor de termopar
Conversor de temperatura configurável com tecnologia de conexão plug-in para conexão de termopares. Configurável via chave DIP ou software. Tecnologia de conexão push-in, configuração padrão
Sensores > Conversor de temperatura
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
| Código do pedido | 2905249 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 82 (C-5-2017) |
| GTIN | 4046356937313 |
| Peso por unidade (exclusive embalagem) | 110,000 GRM |
| Número do imposto alfandegário | 85437090 |
| País de origem | DE (Alemanha) |
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Configurável/Programável | sim |
|---|---|
| Tipos de sensores utilizados (TC) | B, C, E, J, K, N, R, S, T, L, U, A-1, A-2, A-3, M, L |
| Faixa de medição de temperatura | -250 °C ... 2500 °C (A faixa depende do tipo de sensor e pode ser ajustada livremente mediante o software ou de -150 °C a 1350 °C em níveis através de chave DIP) |
| Quantidade de saídas | 1 |
|---|---|
| Configurável/Programável | sim |
| Sinal de saída tensão | 0 V ... 5 V (via chave DIP) |
| 1 V ... 5 V (via chave DIP) | |
| 0 V ... 10 V (via chave DIP) | |
| 10 V ... 0 V (via chave DIP) | |
| 0 V ... 10,5 V (ajustável via Software) | |
| Sinal de saída corrente | 0 mA ... 20 mA (via chave DIP) |
| 4 mA ... 20 mA (via chave DIP) | |
| 20 mA ... 0 mA (via chave DIP) | |
| 20 mA ... 4 mA (via chave DIP) | |
| 0 mA ... 21 mA (ajustável via Software) | |
| máx. tensão de saída | ca. 12,3 V |
| máx. corrente de saída | 24,6 mA |
| Corrente contra curto-circuito | < 31,5 mA |
| Carga/carga de saída da saída de tensão | ≥ 10 kΩ |
| Carga/carga de saída da saída de corrente | ≤ 600 Ω (com 20 mA) |
| Ripple | < 10 mVeff |
| < 10 mVeff(com 600 Ω) |
| Faixa de tensão de alimentação | 9,6 V DC ... 30 V DC (Para jumpeamento da tensão de alimentação pode ser utilizado o conector T (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código 2869728), travável sobre o trilho de fixação de 35 mm conforme EN 60715) |
|---|---|
| Consumo de corrente típico | 32,7 mA (24 V DC) |
| 66,8 mA (12 V DC ) | |
| Consumo de corrente | ≤ 850 mW (com IOUT= 20 mA, 9,6 V DC, 600 Ω de carga) |
| Tipo de conexão | Conexão Push-in |
|---|---|
| Condutor único/ponto de prensagem rígido com terminal tubular mín. | 0,14 mm² |
| Condutor único/ponto de prensagem rígido com terminal tubular máx. | 2,5 mm² |
| Condutor único/ponto de prensagem rígido sem terminal tubular mín. | 0,14 mm² |
| Condutor único/ponto de prensagem rígido sem terminal tubular máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,14 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor flexível AWG mín. | 24 |
| Bitola do condutor flexível AWG máx. | 12 |
| Comprimento de isolamento | 10 mm |
| Erro de transmissão termopares | 0,1 % * 600 K/faixa de medição ajustada; 0,1 % > 600 K (C, E, J, K, N, T, L, U, M Gost, L Gost) |
|---|---|
| 0,2 % * 600 K / faixa de medição ajustada; 0,2 % > 600 K (B, R, S, A1, A2, A3) | |
| 0,2 % * 600 K/faixa de medição ajustada; 0,2 % > 600 K (E, J, K, N, T, L, U, M Gost, L Gost); modo de alta velocidade | |
| 0,4 % * 600 K/faixa de medição ajustada; 0,4 % > 600 K (B, R, S, A1, A2, A3); modo de alta velocidade | |
| Coeficiente de temperatura máximo | ≤ 0,01 %/K |
| Falha de junção fria típico | 2 K (2 K + (0,2 K * ΔT)) |
| Ligação de proteção | Proteção contra transientes |
| Isolação galvânica | Isolamento reforçado conforme IEC 61010-1 |
| Categoria de sobretensão | II |
| Grau de impurezas | 2 |
| Tensão de isolamento nominal | 300 V (efetivo) |
| Tensão de teste entrada/saída/alimentação | 3 kV (50 Hz, 1 min) |
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
| Radiação de interferência | EN 61000-6-4 |
| Imunidade a interferência | EN 61000-6-2 Durante a influência de interferências, podem ocorrer pequenos desvios. |
| Material caixa | PBT |
| Posição de montagem | opcional |
| Instrução de montagem | Para jumpeamento da tensão de alimentação pode ser utilizado o conector T, travável sobre o trilho de fixação de 35 mm conforme EN 60715. |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Certificado de navegação | DNV GL 14445-15HH |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 2 |
| Denominação | Campo HF eletromagnético |
|---|---|
| Normas / Determinações | EN 61000-4-3 |
| Desvio típico de valor final da faixa de medição | 0,06 % |
| Denominação | Falhas transiantes rápidas (Burst) |
| Normas / Determinações | EN 61000-4-4 |
| Desvio típico de valor final da faixa de medição | 0,1 % |
| Denominação | Interferências induzidas |
| Normas / Determinações | EN 61000-4-6 |
| Desvio típico de valor final da faixa de medição | 0,05 % |
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
|---|---|
| Radiação de interferência | EN 61000-6-4 |
| Normas / Determinações | EN 61000-4-2 |
| Denominação | Campo HF eletromagnético |
| Normas / Determinações | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Denominação | Interferências induzidas |
| Normas / Determinações | EN 61000-4-6 |
| Isolação galvânica | Isolamento reforçado conforme IEC 61010-1 |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 2 |
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
| Característica | Valor |
|---|---|
| Faixa de medição (EF001836) | -250 °C |
| Saída analógica 0 mA ... 20 mA (EF006808) | Não |
| Saída analógica 4 mA ... 20 mA (EF006810) | Não |
| Saída analógica 0 V ... 2 V (EF009886) | Não |
| Saída analógica 0 V ... 5 V (EF009887) | Sim |
| Saída analógica 0 V ... 10 V (EF006807) | Sim |
| Saída analógica 2 V ... 10 V (EF009888) | Não |
| Com saída de comutação (EF005225) | Não |
| Versão modular (EF001126) | Sim |
| Função de configuração integrada (EF003064) | Sim |
| Versão EMC (EF001062) | Sim |
| Temperatura ambiente (EF002386) | 70 °C |
| Peso (EF000167) | 0.11 kg |
