PHOENIX_CONTACTTerminaisPTME 6-BE 3035687 PHOENIX CONTACT Borne para componentes

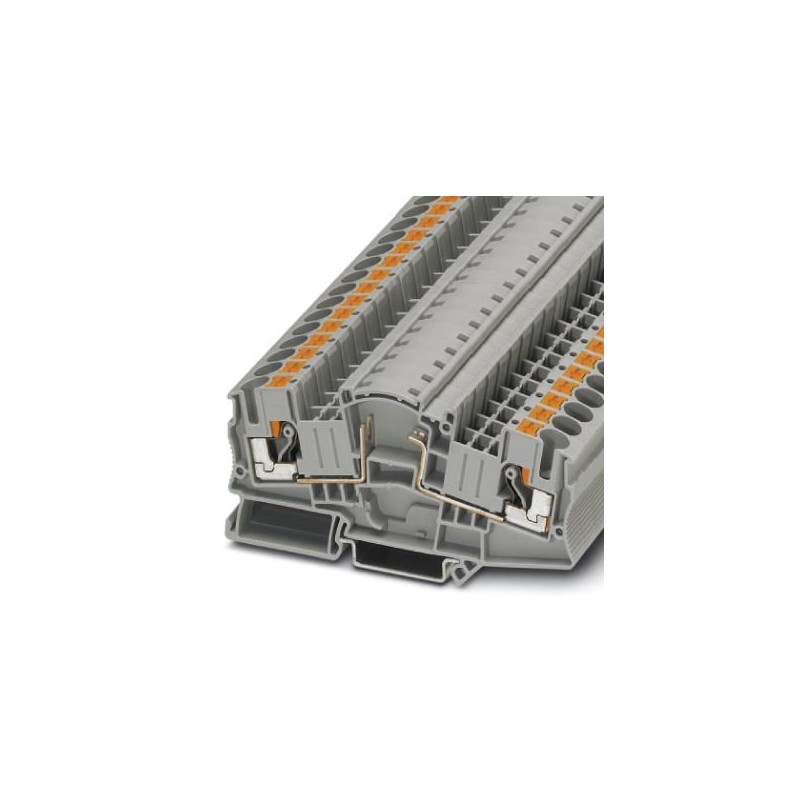

PHOENIX_CONTACT PTME 6-BE 3035687 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

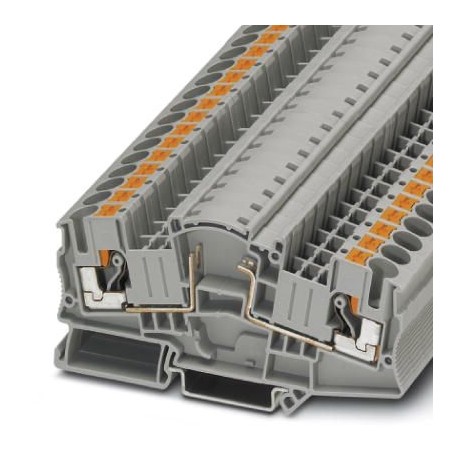

PTME 6-BE 3035687 PHOENIX CONTACT Borne para componentes

Referência: PTME 6-BE

Código: 3035687

Fabricante: PHOENIX_CONTACT

Descrição:

Borne para componentes
Régua de terminais para componentes, para montagem de componentes auto-selecionados, tensão nominal: 500 V, corrente nominal: 30 A, tipo de conexão: Conexão push-in, 1º andar, Seção de dimensionamento: 6 mm², seção transversal: 0,5 mm² - 10 mm², cor: cinza

Categorias:

  • Blocos de terminais > Bloco de terminais para o componente
  • PHOENIX_CONTACT > Terminais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço total: 394,04 €

Preço unitário: 7,8809 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 2-3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Dados comerciais

Código do pedido3035687
Quantidade de embalagem (VPE)50 Unid
Página de catálogoPágina 111 (C-1-2017)
GTIN4046356743662
Peso por unidade (exclusive embalagem)22,600 GRM
Número do imposto alfandegário85369010
País de origemPL (Polônia)

Geral

Número de níveis1
Número de conexões2
Potenciais1
Bitola nominal6 mm²
Corcinza
Material isolantePA
Classe de inflamabilidade conforme UL 94V0
Tensão de choque de dimensionamento6 kV
Grau de impurezas3
Categoria de sobretensãoIII
Grupo de material isolanteI
Potência de dissipação máxima com condição nominal1,31 W
Corrente nominal IN30 A (A corrente é determinada pelo elemento construtivo aplicado.)
Tensão UN500 V (A tensão é determinada pelo elemento construtivo aplicado.)
Parede lateral abertaSim
Índice de temperatura relativa do material de isolamento (Elec., UL 746 B)130 °C
Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21))125 °C
Aplicação estática do material isolante-60 °C
Reação ao fogo de veículos sobre trilhos (DIN 5510-2)Aprovado no teste
Procedimento de verificação com chama de teste (DIN EN 60695-11-10)V0
Índice de oxigênio (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 Classe I2
NF F16-101, NF F10-102 Classe F2
Flamabilidade das superfícies NFPA 130 (ASTM E 162)aprovado
Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662)aprovado
Toxicidade do gás de combustão NFPA 130 (SMP 800C)aprovado
Liberação de calor calorimétrica NFPA 130 (ASTM E 1354)27,5 MJ/kg
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26HL 1 - HL 3

Medidas

Largura8,2 mm
Largura da tampa2,2 mm
Comprimento100,8 mm
Altura NS 35/7,560 mm
Altura NS 35/1567,5 mm

Dados de conexão

Tipo de conexãoConexão Push-in
Comprimento de isolamento12 mm
Perfil do condutor rígido mín.0,5 mm²
Perfil do condutor rígido máx.10 mm²
Bitola do condutor AWG mín.20
Bitola do condutor AWG máx.8
Bitola do condutor flexível mín.0,5 mm²
Bitola do condutor flexível máx.6 mm²
Bitola do condutor flexível AWG mín.20
Bitola do condutor flexível AWG máx.10
Perfil do condutor flexível com terminal tubular sem isolação de plástico mín.0,5 mm²
Perfil do condutor flexível com terminal tubular sem isolação de plástico máx.6 mm²
Perfil do condutor flexível com terminal tubular com isolação de plástico mín.0,5 mm²
Perfil do condutor flexível com terminal tubular com isolação de plástico máx.6 mm²
2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín.0,5 mm²
2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx.1,5 mm²
Pino calibradorA5

Normas e disposições

Classe de inflamabilidade conforme UL 94V0
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSPeríodo para uso previsto: ilimitado = EFUP-e
Sem substâncias perigosas acima dos valores limite

Classificações

ETIM for 3035687 Bloco de terminais (EC000903)

Nome da característicaSecção de condutor de fio fino de ligação sem ponteira (EF007341)
Valor da característica0.5 mm²
Nome da característicaSecção do condutor de fio fino de ligação com ponteira (EF007339)
Valor da característica0.5 mm²
Nome da característicaSecção da ligação de cabo rígido (EF007337)
Valor da característica0.5 mm²
Nome da característicaCorrente nominal especificada In (EF008250)
Valor da característica30 A
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica500 V
Nome da característicaTipo de ligação elétrica 1 (EF002526)
Valor da característicaOutro
Nome da característicaTipo de ligação elétrica 2 (EF002527)
Valor da característicaOutro
Nome da característicaNúmero de níveis (EF002659)
Valor da característica1
Nome da característicaNúmero de fixações por nível (EF002660)
Valor da característica2
Nome da característicaNíveis ligados internamente (EF002661)
Valor da característicaSim
Nome da característicaMétodo de montagem (EF000003)
Valor da característicaPerfil DIN 35 mm
Nome da característicaMaterial do corpo isolante (EF007543)
Valor da característicaOutro
Nome da característicaClasse de inflamabilidade do material de selagem de acordo com UL 94 (EF002521)
Valor da característicaV0
Nome da característicaLargura (EF000008)
Valor da característica8.2 mm
Nome da característicaAltura (EF000040)
Valor da característica100.8 mm
Nome da característicaProfundidade (EF000049)
Valor da característica60 mm
Nome da característicaPlaca de fecho necessária (EF002525)
Valor da característicaSim
Nome da característicaCor (EF000007)
Valor da característicaCinzento
