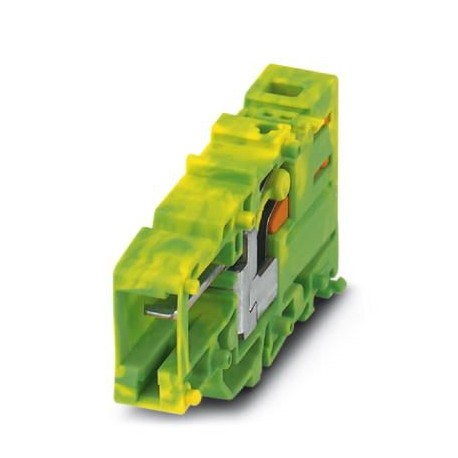

PPC 6/1-L GNYE 3000692 PHOENIX CONTACT Tomada COMBI
PPC 6/1-L GNYE
3000692
PHOENIX_CONTACT
50
Tomada COMBI
Acoplamento COMB, tensão nominal: 1000 V, corrente nominal: 41 A, número de ligações: 2, número de polos: 1, tipo de ligação: Ligação push-in, 1.º andar, Secção de dimensionamento: 6 mm², secção de corte: 0,5 mm² - 10 mm², cor: verde/amarelo
Blocos de terminais > Adaptador de tomada para blocos de terminais
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 3000692 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 306 (C-1-2017) |
| GTIN | 4046356751810 |
| Peso por unidade (exclusive embalagem) | 8,110 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | PL (Polônia) |
Geral
| Número de pólos | 1 |
|---|---|
| Número de níveis | 1 |
| Número de conexões | 2 |
| Potenciais | 1 |
| Bitola nominal | 6 mm² |
| Cor | verde/amarelo |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Área de aplicação | Indústria ferroviária |
| Construção de máquinas | |
| Construção de instalações | |
| Corrente de carga máxima | 41 A (com bitola de condutor de 6 mm²) |
| Tensão de choque de dimensionamento | 8 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima com condição nominal | 1,31 W |
| Corrente de carga máxima | 41 A (com bitola de condutor de 6 mm²) |
| Corrente nominal IN | 41 A |
| Tensão UN | 1000 V |
| Parede lateral aberta | Sim |
| Índice de temperatura relativa do material de isolamento (Elec., UL 746 B) | 130 °C |
| Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Aplicação estática do material isolante | -60 °C |
| Reação ao fogo de veículos sobre trilhos (DIN 5510-2) | Aprovado no teste |
| Procedimento de verificação com chama de teste (DIN EN 60695-11-10) | V0 |
| Índice de oxigênio (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Flamabilidade das superfícies NFPA 130 (ASTM E 162) | aprovado |
| Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662) | aprovado |
| Toxicidade do gás de combustão NFPA 130 (SMP 800C) | aprovado |
| Liberação de calor calorimétrica NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dados de conexão
| Tipo de conexão | Conexão Push-in / plugável |
|---|---|
| Comprimento de isolamento | 12 mm |
| Conexão conforme norma | IEC 61984 |
| Perfil do condutor rígido mín. | 0,5 mm² |
| Perfil do condutor rígido máx. | 10 mm² |
| Bitola do condutor AWG mín. | 20 |
| Bitola do condutor AWG máx. | 8 |
| Bitola do condutor flexível mín. | 0,5 mm² |
| Bitola do condutor flexível máx. | 6 mm² |
| Bitola do condutor flexível AWG mín. | 20 |
| Bitola do condutor flexível AWG máx. | 10 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 6 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 6 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 1,5 mm² |
| Pino calibrador | A5 |
Normas e disposições
| Conexão conforme norma | IEC 61984 |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V0 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027141100eCl@ss 7.027141151eCl@ss 8.027141151eCl@ss 9.027141151
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.5 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.5 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.5 mm² |
| Número total de polos (sem contacto de terra) (EF006240) | 2 |
| Largura (EF000008) | 8.15 mm |
| Modular (encaixável) (EF006169) | Não |
| Número de polos (EF001391) | 1 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3000692-PPC 6/1-L GNYE | 121 Kbytes |
|
