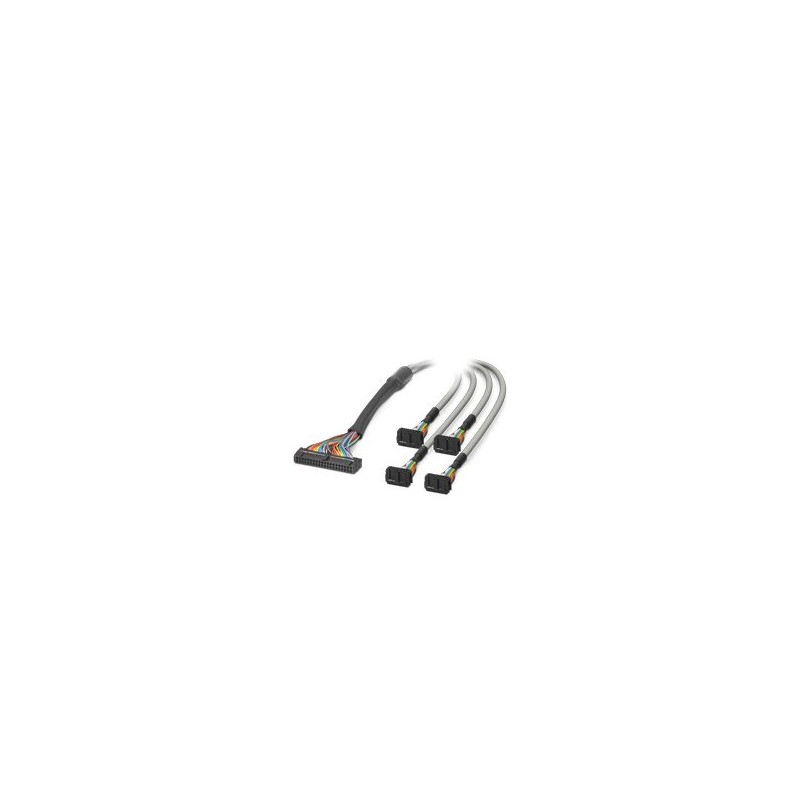

CABLE-FLK40/4FLK14/HF/S7/1,0M 1464625 PHOENIX CONTACT cabo redondo sem halógenos Conexão 1: Conexão fêmea ID..
CABLE-FLK40/4FLK14/HF/S7/1,0M
1464625
PHOENIX_CONTACT
Produto sob demanda, sem reembolso.
cabo redondo sem halógenos; Conexão 1: Conexão fêmea IDC/FLK (1x 40 polos); conexão 2: conexão IDC/FLK fêmea (4x 14 polos); Comprimento do cabo: 1 m
cabo
Assembled, halogen-free round cable; connection 1: IDC/FLK socket strip (1x 40-position); connection 2: IDC/FLK socket strip (4x 14-position); cable length: 1 m
Controladores industriais (PLC) > Conexão por cabo de PLC
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Product type | System cable |
| Ambient conditions | |
| Degree of protection | IP00 |
| Degree of protection (Installation location) | ≥ IP54 (Installation location) |
| Ambient temperature (operation) | -40 °C ... 50 °C (fixed installation) |
| -10 °C ... 50 °C (flexible installation) | |
| Ambient temperature (storage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m |
| Operating voltage (AC) | ≤ 30 V AC |
| Operating voltage (DC) | ≤ 60 V DC |
| Nominal operating mode | 100% operating factor |
| Current (Per path, 50°C) | ≤ 1 A (Uncoiled, see derating) |
| Current (Per path, 70°C) | ≤ 0.6 A (Uncoiled, see derating) |
| Supported controller SIEMENS S7-1500 | |
| Suitable I/O card | 6ES7521-1BP00-0AA0 (Sinking mode) |
| 6ES7522-1BP00-0AA0 | |
| 6ES7522-1BP50-0AA0 | |
| 6ES7523-1BP50-0AA0 (DI32 (Sinking mode)/DQ32) | |
| Cable length | 1 m |
| Number of positions | 14 |
| Shielded | no |
| Conductor type | Assembled, halogen-free round cable |
| Conductor structure signal line | 7x 0.16 mm |
| AWG signal line | 26 |
| Conductor cross section | 14x 0.14 mm² |
| Wire diameter incl. insulation | 1 mm ±0.03 mm |
| External cable diameter | 5.8 mm ±0.4 mm |
| Outer sheath, material | halogen-free (type 2) |
| External sheath, color | gray |
| Conductor material | Tin-plated Cu litz wires |
| Cable resistance | ≤ 145 Ω/km (20 °C) |
| Insulation resistance | ≥ 20 MΩ*km (20 °C) |
| Smallest bending radius, fixed installation | 50 mm |
| Smallest bending radius, movable installation | 93 mm |
| Max. bending cycles | 5000 (at a radius of ≥ 15x outside diameter) |
| Halogen-free | yes |
| Flame resistance | IEC 60332-1-2 (raw cable) |
| VDE 0842, Part 332-1-2 (raw cable) | |
| IEC 60332-3-22 (raw cable) | |
| Resistance to oil | can withstand occasional splashes (raw cable) |
| color code | |
| IDC/FLK40 (1) | IDC/FLK14-1 (1) = black |
| IDC/FLK40 (3) | IDC/FLK14-1 (2) = brown |
| IDC/FLK40 (5) | IDC/FLK14-1 (3) = red |
| IDC/FLK40 (7) | IDC/FLK14-1 (4) = orange |
| IDC/FLK40 (9) | IDC/FLK14-1 (5) = yellow |
| IDC/FLK40 (11) | IDC/FLK14-1 (6) = green |
| IDC/FLK40 (13) | IDC/FLK14-1 (7) = blue |
| IDC/FLK40 (15) | IDC/FLK14-1 (8) = violet |
| IDC/FLK40 (19) | IDC/FLK14-1 (9) = gray |
| IDC/FLK40 (17) | IDC/FLK14-1 (10) = white |
| IDC/FLK40 (21) | IDC/FLK14-2 (1) = black |
| IDC/FLK40 (23) | IDC/FLK14-2 (2) = brown |
| IDC/FLK40 (25) | IDC/FLK14-2 (3) = red |
| IDC/FLK40 (27) | IDC/FLK14-2 (4) = orange |
| IDC/FLK40 (29) | IDC/FLK14-2 (5) = yellow |
| IDC/FLK40 (31) | IDC/FLK14-2 (6) = green |
| IDC/FLK40 (33) | IDC/FLK14-2 (7) = blue |
| IDC/FLK40 (35) | IDC/FLK14-2 (8) = violet |
| IDC/FLK40 (39) | IDC/FLK14-2 (9) = gray |
| IDC/FLK40 (37) | IDC/FLK14-2 (10) = white |
| IDC/FLK40 (2) | IDC/FLK14-3 (1) = black |
| IDC/FLK40 (4) | IDC/FLK14-3 (2) = brown |
| IDC/FLK40 (6) | IDC/FLK14-3 (3) = red |
| IDC/FLK40 (8) | IDC/FLK14-3 (4) = orange |
| IDC/FLK40 (10) | IDC/FLK14-3 (5) = yellow |
| IDC/FLK40 (12) | IDC/FLK14-3 (6) = green |
| IDC/FLK40 (14) | IDC/FLK14-3 (7) = blue |
| IDC/FLK40 (16) | IDC/FLK14-3 (8) = violet |
| IDC/FLK40 (20) | IDC/FLK14-3 (9) = gray |
| IDC/FLK40 (18) | IDC/FLK14-3 (10) = white |
| IDC/FLK40 (22) | IDC/FLK14-4 (1) = black |
| IDC/FLK40 (24) | IDC/FLK14-4 (2) = brown |
| IDC/FLK40 (26) | IDC/FLK14-4 (3) = red |
| IDC/FLK40 (28) | IDC/FLK14-4 (4) = orange |
| IDC/FLK40 (30) | IDC/FLK14-4 (5) = yellow |
| IDC/FLK40 (32) | IDC/FLK14-4 (6) = green |
| IDC/FLK40 (34) | IDC/FLK14-4 (7) = blue |
| IDC/FLK40 (36) | IDC/FLK14-4 (8) = violet |
| IDC/FLK40 (40) | IDC/FLK14-4 (9) = gray |
| IDC/FLK40 (38) | IDC/FLK14-4 (10) = white |
| Cross section AWG | (converted acc. to IEC) |
| Connection 1 | |
| Connection in acc. with standard | based on IEC 60603-13 |
| Connection method | IDC/FLK socket strip |
| Number of connections | 1 |
| Number of positions | 40 |
| Insertion/withdrawal cycles | > 50 |
| Pitch | 2.54 mm |
| Connection 2 | |
| Connection in acc. with standard | based on IEC 60603-13 |
| Connection method | IDC/FLK socket strip |
| Number of connections | 4 |
| Number of positions | 14 |
| Insertion/withdrawal cycles | > 50 |
| Pitch | 2.54 mm |
| General | For proper use, the specifications of the installation directive (see Downloads) must be observed. For applications or use with third-party products, the specifications, and the safety and warning instructions of the respective third-party manufacturer must also be met. |
| Característica | Valor |
|---|---|
| Função (EF000030) | PLC - outros dispositivos |
| Comprimento (EF001438) | 1 m |
| Adequado para um cartão de entrada PLC (EF008271) | Sim |
| Adequado para uma placa de saída PLC (EF008272) | Sim |
| Adequado para sinais digitais (EF008273) | Sim |
| Adequado para sinais analógicos (EF008274) | Não |
| Tipo de conexão elétrica, do lado do campo (EF005525) | Outro |
| Tipo de conexão elétrica, do lado da caixa (EF005524) | Outro |
| Número de polos (EF001391) | 40 |
