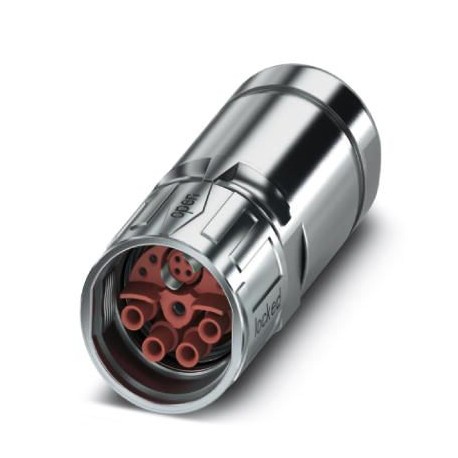

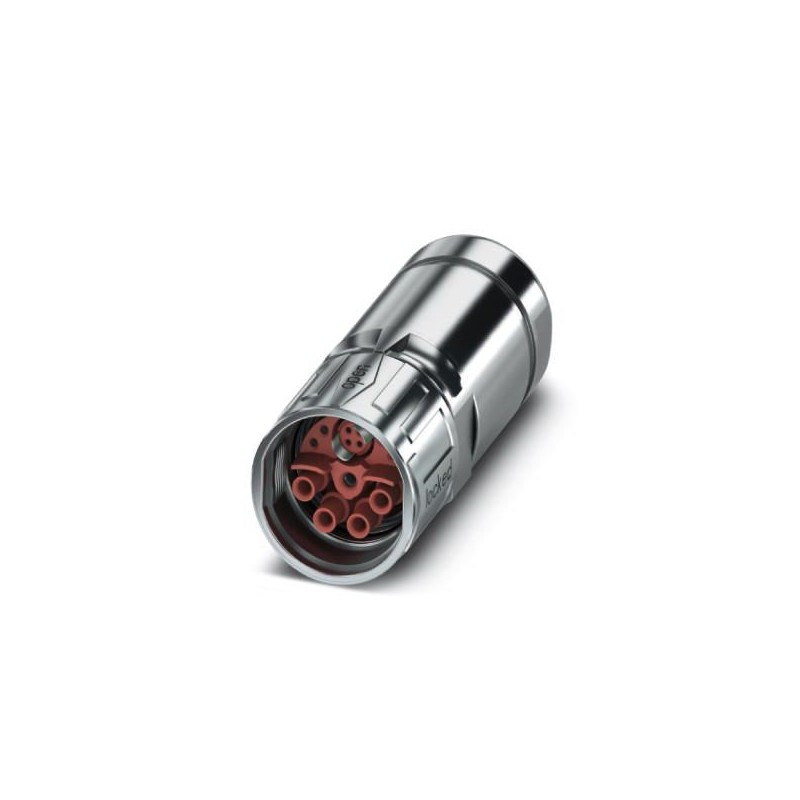

SH-8ESS48A8LDLS 1621524 PHOENIX CONTACT Conector de encaixe para cabos
SH-8ESS48A8LDLS
1621524
PHOENIX_CONTACT
Conector de encaixe para cabos
M23, conector de encaixe. para cabos, SH, longo reto, blindado: sim, fechadura SPEEDCON, Nº de polos: 8+4+PE, tipo de contato: Fêmea, Conexão crimpada, faixa de diâmetro do cabo: 7,5 mm ... 18 mm, codificação:N, Produto alternativo de acordo com RoHS II sem exceção 6c (Pb< 0,1%) código do artigo: 1237995
Conectores > Conector redondo, montagem em campo (conector industrial)
Conexão de dispositivos de campo
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1621524 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 114 (C-2-2017) |
| GTIN | 4046356936477 |
| Peso por unidade (exclusive embalagem) | 111,110 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Dados do corpo de isolamento
| Observação | Nota de encomenda: Encomendar em separado os contatos de crimpagem, 8 x Ø 1 mm, 5 x Ø 2 mm |
|---|---|
| Codificação | N |
| Material do corpo de isolamento | PA 6.6 |
| Ciclos de encaixe, mecânico | 100 |
| Tipo de conexão do contato | Conexão para crimp |
| Tipo de contatos | Soquete |
| Aplicação | Híbrido |
| Número de polos | 13 |
| Diâmetro do contato de potência | 2 mm |
| Bitola de fios do contato de potência mín. | 0,25 mm² |
| Bitola de fios do contato de potência máx. | 4 mm² |
| Corrente nominal por contato de potência a 25°C | 30 A |
| Tensão de choque de dimensionamento | 6 kV |
| Tensão de dimensionamento (II/3), contato de potência | 850 V DC |
| Tensão de dimensionamento (III/3), contato de potência | 630 VòAC |
| Diâmetro do contato de sinal | 1 mm |
| Bitola de fios do contato de sinal mín. | 0,06 mm² |
| Bitola de fios do contato de sinal máx. | 1 mm² |
| Corrente nominal por contato de sinal a 25°C | 8 A |
| Tensão de choque de dimensionamento | 1,5 kV |
| Tensão de dimensionamento (III/3), contato de sinal | 50 V |
Dados da caixa
| Observação | Com a alocação total com bitolas de fios máxima deve ser verificada a viabilidade de montagem. |
|---|---|
| Material da caixa | Metal |
| Tipo de travamento | Travamento SPEEDCON |
| Grau de proteção (encaixado) | IP67 |
| IP68 | |
| Tipo de rosca | M23 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
| Característica | Valor |
|---|---|
| Número de contatos de dados (EF012232) | 0 |
| Número de contatos de potência (EF012216) | 0 |
| Temperatura ambiente (EF002386) | -40 °C |
| Tipo de fecho (EF000208) | Outro |
| Com condutor de proteção (EF007468) | Não |
| Blindado (EF000881) | Não |
| Com indicação de estado (EF001602) | Não |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1621524-SH-8ESS48A8LDLS | 111 Kbytes |
|
