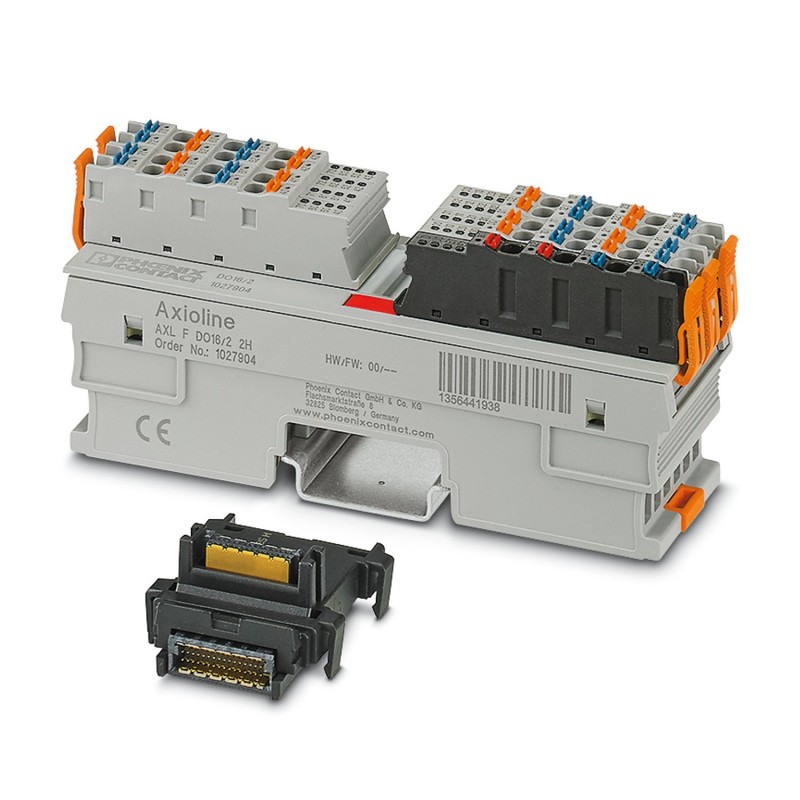

PHOENIX_CONTACT AXL F DO16/2 2H 1027904 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

AXL F DO16/2 2H 1027904 PHOENIX CONTACT Módulo de e/S

Referência: AXL F DO16/2 2H

Código: 1027904

Fabricante: PHOENIX_CONTACT

Descrição:

Módulo de e/S
AxiolineF, Módulo de saída digital, Saídas digitais: 16, 24 VCC, 500 mA, Tecnologia de conexão: 2 condutores, Velocidade de transmissão no barramento local: 100 MBit/s, Índice de proteção: IP20, incluindo módulo de soquete de barramento e conectores AxiolineF
Axioline F, Digital output module, Digital outputs: 16, 24 V DC, 500 mA, connection technology: 2-conductor, transmission speed in the local bus: 100 Mbps, degree of protection: IP20, including bus base module and Axioline F connectors

Categorias:

  • Controladores industriais (PLC) > Módulo de entrada/saída digital de periférico descentralizado de bus de campo
  • PHOENIX_CONTACT > E / S

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 207,79 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 2-3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Dados técnicos
Dimensions
Dimensional drawingbcscjogics.jpg
Width35 mm
Height129.9 mm
Depth54 mm
Note on dimensionsThe depth applies when a TH 35-7.5 DIN rail is used (in accordance with EN 60715).
Notes
Note on application
Note on applicationOnly for industrial use
Interfaces
Axioline F local bus
Number of interfaces2
Connection methodBus base module
Transmission speed100 Mbps
System properties
Module
Input address area0 Byte
Output address area2 Byte
Required parameter data1 Byte
Required configuration data6 Byte
Output data
Digital:
Output nameDigital outputs
Connection methodPush-in connection
Connection technology2-conductor
Number of outputs16
Protective circuitShort-circuit protection, overload protection of the outputs; electronic
Output voltage24 V DC
Limitation of the voltage induced on circuit interruption-32.8 V ... -15 V
Maximum output current per module8 A (provide external protection)
Nominal output voltage24 V DC
Load min.10 kΩ
Output voltage when switched offmax. 1 V
Output current when switched offmax. 300 µA
Nominal load, inductivemax. 12 VA (1.2 H, 48 Ω, with nominal voltage)
Nominal load, lampmax. 12 W (at nominal voltage)
Nominal load, ohmicmax. 12 W (48 Ω, with nominal voltage)
Switching frequencymax. 10000 per second (with at least 50 mA load current)
max. 1 per second (with inductive load)
max. 16 per second (with nominal lamp load)
Reverse voltage resistance to short pulseslimited protection up to 0.5 A for 1 s
Behavior with overloadShutdown with automatic restart
Behavior with inductive overloadOutput can be destroyed
Signal delaymax. 100 µs (when switched on)
max. 100 µs (when switched off, with at least 50 mA load current)
Overcurrent shut-downas of 0.7 A
Output current with ground connection interrupt when switched off< 1 mA
Product properties
Product typeI/O component
Product familyAxioline F
Typeblock modular
Mounting positionany (no temperature derating)
Scope of deliveryincluding bus base module and Axioline F connectors
Data management status
Article revision02
Insulation characteristics
Overvoltage categoryII (IEC 60664-1, EN 60664-1)
Pollution degree2 (IEC 60664-1, EN 60664-1)
Electrical properties
Maximum power dissipation for nominal condition1.6 W
Potentials: Axioline F local bus supply (UBus)
Supply voltage5 V DC (via bus base module)
Current drawmax. 60 mA
Potentials: Supply for digital output modules (UO)
Supply voltage24 V DC
Supply voltage range19.2 V DC ... 30 V DC (including all tolerances, including ripple)
Current drawmax. 8 A (provide external protection)
Protective circuitSurge protection; electronic (35 V, 0.5 s)
Reverse polarity protection; parallel diode; with external 5 A fuse (only for commissioning)
Electrical isolation/isolation of the voltage ranges
Test voltage: 5 V supply of the local bus (UBus) / 24 V supply (I/Os)500 V AC, 50 Hz, 1 min.
Test voltage: 5 V supply of the local bus (UBus) / functional ground500 V AC, 50 Hz, 1 min.
Test voltage: 24 V supply (I/O) / functional ground500 V AC, 50 Hz, 1 min.
Connection data
Connection technology
Connection nameAxioline F connector
Note on the connection methodPlease observe the information provided on conductor cross sections in the “Axioline F: system and installation” user manual.
Conductor connection
Connection methodPush-in connection
Conductor cross section rigid0.2 mm² ... 1.5 mm²
Conductor cross section flexible0.2 mm² ... 1.5 mm²
Conductor cross section AWG24 ... 16
Stripping length8 mm
Axioline F connector
Connection methodPush-in connection
Note on the connection methodPlease observe the information provided on conductor cross sections in the “Axioline F: system and installation” user manual.
Conductor cross section, rigid0.2 mm² ... 1.5 mm²
Conductor cross section, flexible0.2 mm² ... 1.5 mm²
Conductor cross section AWG24 ... 16
Stripping length8 mm
Environmental and real-life conditions
Ambient conditions
Ambient temperature (operation)-25 °C ... 60 °C
Degree of protectionIP20
Air pressure (operation)70 kPa ... 106 kPa (up to 3000 m above sea level)
Air pressure (storage/transport)70 kPa ... 106 kPa (up to 3000 m above sea level)
Ambient temperature (storage/transport)-40 °C ... 85 °C
Permissible humidity (operation)5 % ... 95 % (non-condensing)
Permissible humidity (storage/transport)5 % ... 95 % (non-condensing)
Standards and regulations
Protection classIII (IEC 61140, EN 61140, VDE 0140-1)
Mounting
Mounting typeDIN rail mounting
Mounting positionany (no temperature derating)

ETIM for 1027904 PLC´s (EC001599)

Nome da característicaTensão de alimentação DC (intervalo) (EF007534)
Valor da característica19.2 V
Nome da característicaTipo de tensão de alimentação (EF002991)
Valor da característicaDC
Nome da característicaNúmero de entradas digitais (EF001992)
Valor da característica0
Nome da característicaNúmero de saídas digitais (EF001993)
Valor da característica16
Nome da característicaEntradas digitais configuráveis (EF008516)
Valor da característicaNão
Nome da característicaSaídas digitais configuráveis (EF008520)
Valor da característicaNão
Nome da característicaTipo de tensão (tensão de entrada) (EF003033)
Valor da característicaDC
Nome da característicaTipo de saída digital (EF003601)
Valor da característicaOutro
Nome da característicaCorrente de saída (EF003202)
Valor da característica0.5 A
Nome da característicaTensão permitida na saída (EF007553)
Valor da característica24 V
Nome da característicaProteção contra curto-circuito, saídas disponíveis (EF003203)
Valor da característicaSim
Nome da característicaNúmero de interfaces industriais HW Ethernet industrial (EF003020)
Valor da característica0
Nome da característicaNúmero de interfaces PROFINET (EF006932)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-232 (EF003021)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-422 (EF003022)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-485 (EF003023)
Valor da característica0
Nome da característicaNúmero de interfaces HW de série TTY (EF003024)
Valor da característica0
Nome da característicaNúmero de interfaces HW paralelas (EF003026)
Valor da característica0
Nome da característicaNúmero de interfaces HW sem fio (EF006933)
Valor da característica0
Nome da característicaNúmero de interfaces HW USB (EF003025)
Valor da característica0
Nome da característicaNúmero de interfaces HW outras (EF003027)
Valor da característica0
Nome da característicaCom interface ótica (EF003028)
Valor da característicaNão
Nome da característicaRádio padrão Bluetooth (EF007178)
Valor da característicaNão
Nome da característicaRádio padrão WLAN 802.11 (EF007179)
Valor da característicaNão
Nome da característicaRádio padrão GPRS (EF008523)
Valor da característicaNão
Nome da característicaRádio padrão GSM (EF008524)
Valor da característicaNão
Nome da característicaUMTS padrão de rádio (EF008525)
Valor da característicaNão
Nome da característicaMestre de Link IO (EF007298)
Valor da característicaNão
Nome da característicaAcessório do sistema (EF004118)
Valor da característicaSim
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaOutro
Nome da característicaTempo de atraso na troca de sinal (EF002382)
Valor da característica0 ms
Nome da característicaConexão de barramento de campo possível em acoplador de barramento separado (EF004002)
Valor da característicaSim
Nome da característicaPossível montagem em calha (EF003972)
Valor da característicaSim
Nome da característicaMontagem na parede/montagem direta (EF007020)
Valor da característicaNão
Nome da característicaConstrução frontal possível (EF007016)
Valor da característicaNão
Nome da característicaPossível montagem em rack (EF007018)
Valor da característicaNão
Nome da característicaAdequado para funções de segurança (EF001597)
Valor da característicaNão
Nome da característicaSIL de acordo com IEC 61508 (EF009889)
Valor da característicaNenhum
Nome da característicaNível de desempenho de acordo com EN ISO 13849-1 (EF007399)
Valor da característicaNenhum
Nome da característicaEquipamento associado (Ex ia) (EF004141)
Valor da característicaNão
Nome da característicaEquipamento associado (Ex ib) (EF004142)
Valor da característicaNão
Nome da característicaCategoria de segurança contra explosão de gás (EF003997)
Valor da característicaNenhum
Nome da característicaCategoria de segurança contra explosão para poeira (EF003998)
Valor da característicaNenhum
Nome da característicaLargura (EF000008)
Valor da característica35 mm
Nome da característicaAltura (EF000040)
Valor da característica129.387027 mm
Nome da característicaProfundidade (EF000049)
Valor da característica52.589984 mm
