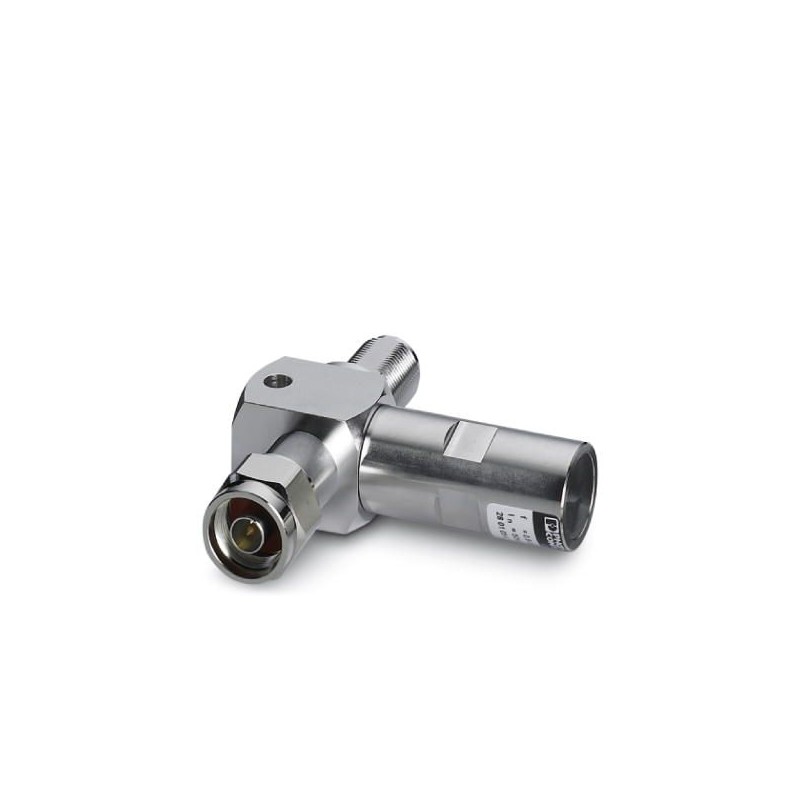

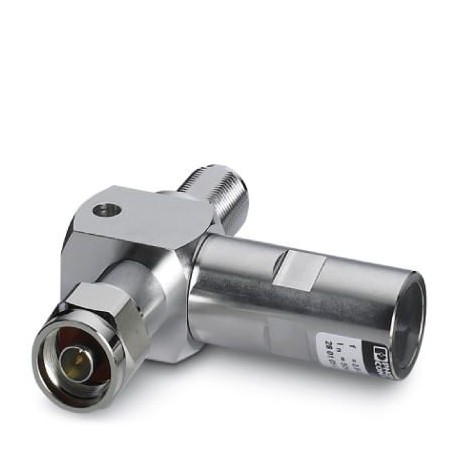

CN-LAMBDA/4-2.25-SB 2801056 PHOENIX CONTACT Dispositivo de proteção contra surtos
CN-LAMBDA/4-2.25-SB
2801056
PHOENIX_CONTACT
Dispositivo de proteção contra surtos
Adaptador com tecnologia Lambda/4 como proteção contra surtos para interfaces de sinal coaxial. Conexão: N conectores macho-fêmea
Aterramento, proteção contra raios e sobretensões > Descarregador de sobretensões para tecnologia da informação / MCR
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2801056 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 178 (C-4-2017) |
| GTIN | 4046356678247 |
| Peso por unidade (exclusive embalagem) | 260,000 GRM |
| Número do imposto alfandegário | 85363010 |
| País de origem | CN (China) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C |
|---|---|
| Altitude | 2000 m |
| Grau de proteção | IP68 |
Geral
| Material caixa | HPb59-1 |
|---|---|
| Cor | níquel |
| Normas para espaços de ar e de fuga | IEC 60664-1 |
| Tipo de montagem | Plugue intermediário específico para conexão |
| Formato | Plugue intermediário |
| Número de pólos | 1 |
| Inversão de chave | Line-Shield/Earth Ground |
Circuito de proteção
| Tipo de proteção de acordo com IEC | C2 |
|---|---|
| C3 | |
| D1 | |
| Classe de exigência conforme VDE | C2 |
| C3 | |
| D1 | |
| Corrente nominal IN | 5 A (25 °C) |
| Corrente de pico nominal In(8/20)µs (condutor-condutor) | 50 kA |
| Corrente de pico nominal In(8/20)µs (condutor-blindagem) | 50 kA |
| Corrente de pico cumulativa (8/20) µs | 60 kA |
| Corrente de pico cumulativa (10/350) µs | 20 kA |
| Corrente de pico nominal Imax(8/20) µs máximo (condutor-terra) | 60 kA |
| Corrente de pico nominal Imax(8/20) µs máximo (condutor-blindagem) | 60 kA |
| Corrente de teste contra raios (10/350) µs, valor de refração Iimp | ≤ 20 kA |
| Limitação de tensão de saída com 1 KV/µs (condutor-terra) surto | ≤ 1 V |
| Limitação de tensão de saída com 1 KV/µs (condutor-blindagem) surto | ≤ 1 V |
| Limitação de tensão de saída com 1 KV/µs (condutor-terra) estático | ≤ 1 V |
| Nível de proteção Up(fio-terra) | ≤ 15 V (6 kV / 3 kA) |
| ≤ 5 V (C1 - 1 kV / 500 A) | |
| ≤ 25 V (C2 - 10 kV / 5 kA) | |
| Nível de proteção Up(fio-blindagem) | ≤ 25 V (C2 - 10 kV / 5 kA) |
| ≤ 5 V (C1 - 1 kV / 500 A) | |
| ≤ 15 V (6 kV / 3 kA) | |
| Atenuação de inserção aE, assim. | ≤ 0,2 dB (50 Ω) |
| Faixa de frequência | 0,8 GHz ... 2,25 GHz |
| Relação de ondas estacionárias VSWR no sistema de 50 Ohm | típ. 1,2 |
| máx. 1,25 | |
| Potência de alta frequência permitida Pmáx.com VSWR=xx (sistema de 50 Ohm) | ≤ 500 W |
| ≤ 4 kW (pico) | |
| Sinalização de proteção contra surtos com defeito | nenhuma |
| Resistência a picos de corrente (fio-terra) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| D1 - 2,5 kA |
Dados de conexão
| Tipo de conexão | Conector N 50 Ω |
|---|---|
| Tipo de conexão IN | Plugue conector N |
| Tipo de conexão OUT | Soquete conector N |
Classificações
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION EN .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2801056-CN-LAMBDA/4-2.25-SB | 118 Kbytes |
|
