PANASONICMiniature Photoelectric Sensors - PANASONICPM THRU-BEAM MICROPHOTOSENSORS - PANASONICUPMK65 PM-K65 PANASONIC u-tipo de forma, K-forma, 6mm, NPN, conector

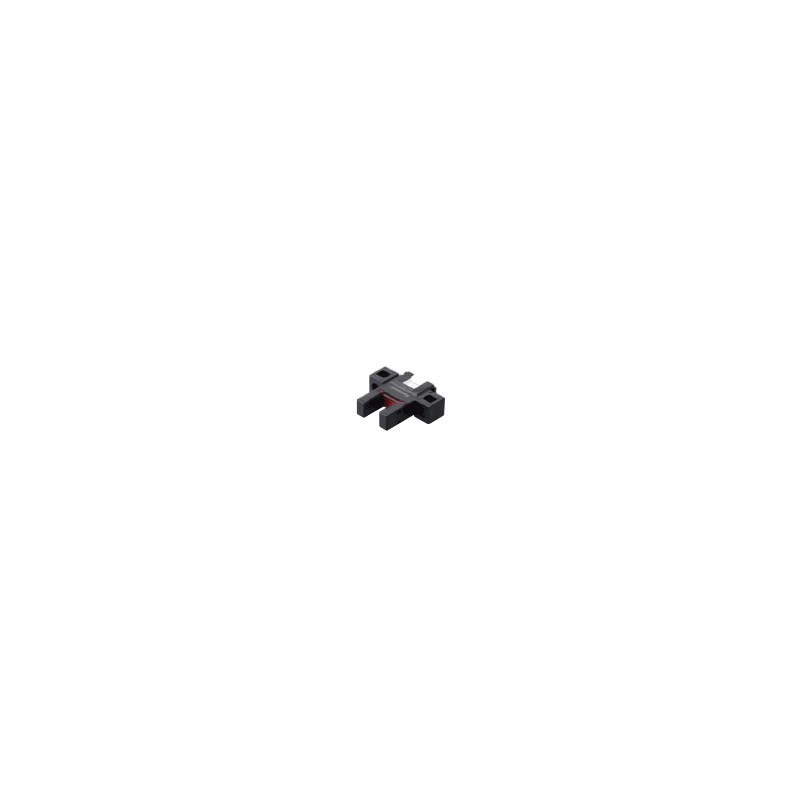

PANASONIC UPMK65 PM-K65 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

UPMK65 PM-K65 PANASONIC u-tipo de forma, K-forma, 6mm, NPN, conector

Referência: UPMK65

Código: PM-K65

Fabricante: PANASONIC

Descrição:

u-tipo de forma, K-forma, 6mm, NPN, conector
Sensor fotoelétrico em ferradura miniatura e compacto, tipo K, faixa de 6 mm, 2 saídas (uma para Light-ON e outra para Dark-ON) NPN, com conector
PM-K65_Amplifier Micro fotoelétrico embutido / Micro sensor fotoelétrico embutido em forma de Sensor_Amplifier em U / Conector em forma de U [Conector compacto / tipo embutido] PM-65_Compact / Conector tipo embutido [tipo K]

Categorias:

  • PANASONIC > Miniature Photoelectric Sensors - PANASONIC > PM thru-beam microphotosensors - PANASONIC

Produto novo em sua embalagem original com todas as garantias e certificações de PANASONIC

  • Mais informação
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Número Do Produto PM-K65
Número Da Peça PM-K65
Produto Amplificador Construído-em / em forma de U Micro Sensor Fotoelétrico
Detalhes Compacto / Conector tipo built-in [K]
Nome do produto Amplificador Construído-em / em forma de U Micro Sensor Fotoelétrico [Compacto / Conector tipo built-in] PM-65

Item Especificações
Número Do Produto PM-K65
Número Da Peça PM-K65
Marcação CE directivas Estipulações da Directiva EMC, RoHS Directiva
Faixa de detecção 6 mm0.236 in(fixo)
Mínimo de detecção de objeto 0.8 × 1,2 mm0.031 × 0.047 emobjeto opaco
Histerese 0,05 mm0.002 emou menos
Repetibilidade 0,01 mm0.0004 emou menos
Tensão de alimentação 5 a 24 V DC ±10 % Ripple P-P de 10% ou menos
Consumo de corrente 15 mA ou menos
Saída NPN abrir-coletor do transistor
・Máxima de coletor de corrente: 50 mA
・Tensão aplicada: 30 V DC ou menos (entre a saída e 0 V)
・Residual tensão: 2 V ou menos (a 50 mA coletor de corrente), 1 V ou menos (com 16 mA coletor de corrente)
Saída:operação de Saída Incorporado com 2 saídas: Light-ON / Dark-ON
Saída:proteção contra Curto-circuito Incorporados
Tempo de resposta Sob a luz recebida condição: 20 µs ou menos
Sob a luz interrompida condição: 80 µs ou menos
(Máximo de freqüência de resposta: de 3 kHz)(Nota)
(Nota) A freqüência de resposta é o valor quando o disco, dado na figura abaixo, é rodado.
Indicador de operação LED laranja (acende-se sob a luz recebida condição)
Grau de poluição Três
Protecção IP40 (IEC)
Temperatura ambiente -25 a +55 ℃-13 a +131 ℉(Sem condensação ou formação de gelo permitido), de Armazenamento: -30 a +80 ℃-22 a +176 ºf
Umidade ambiente 5 a 85 % de UR, de Armazenamento: 5 a 95 % RH
Ambiente de iluminância Luz fluorescente: 1,000 ℓx na recepção de luz rosto
Tensão withstandability 1000 V AC para um min. entre todos os terminais de alimentação conectados juntos e gabinete
Resistência de isolamento 20 MΩ ou mais, com 250 V DC megômetro entre todos os terminais de alimentação conectados juntos e gabinete
Resistência à vibração 10 a 2.000 Hz de frequência, de 1,5 mm,0.059 emduplo amplitude (máximo de aceleração 196 m/s2) em X, Y e Z direções de duas horas cada
Resistência a choques 15.000 m/sDoisaceleração (1.500 G aprox.) em X, Y e Z direções três vezes cada
Emitindo-se a elemento DIODO emissor de luz infravermelho (Pico de emissão de comprimento de onda: 855 nm0.034 mil, não-modulada)
Material Gabinete: PBT
Seção Display: Policarbonato
Comprimento do cabo Extensão total 100 m328.084 pésé possível com 0,3 mmDois, ou mais, de cabo.
(Nota) Se o cabo é estendido para 20 m65.617 pésou mais, confirmar que a tensão de alimentação no final do cabo conectado ao sensor é de 4,5 V ou superior.
Peso Peso líquido: 3 g aprox.
Peso bruto: 3 g aprox.
Comente Onde condições de medição não tiver sido especificado com precisão, as condições utilizadas foram a uma temperatura ambiente de +23 ℃+De 73,4 ℉.
