> >>>GX-H8B-P PANASONIC sensor de proximidade indutiva, de forma retangular, de 2,5 mm, NC, PNP, cabo de 1m
Produto anterior

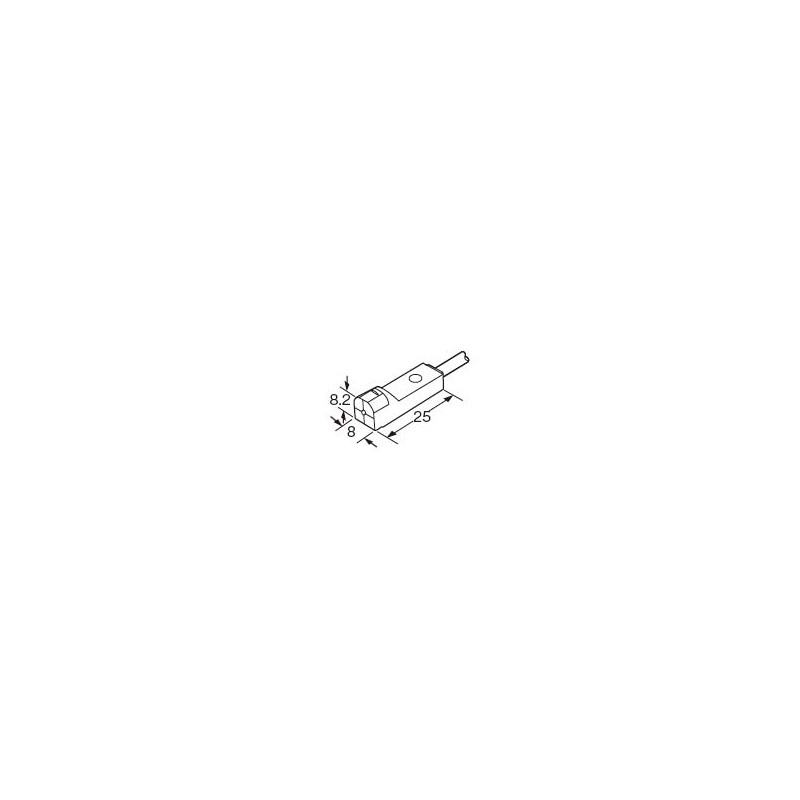

GX-H8B-P PANASONIC sensor de proximidade indutiva, de forma retangular, de 2,5 mm, NC, PNP, cabo de 1m Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

GX-H8B-P PANASONIC sensor de proximidade indutiva, de forma retangular, de 2,5 mm, NC, PNP, cabo de 1m

GX-H8B-P

PANASONIC

sensor de proximidade indutiva, de forma retangular, de 2,5 mm, NC, PNP, cabo de 1m

Mais detalhes


Inductive Proximity Sensors - PANASONIC > GX-F/H Rectangular Inductive Proximity Sensors - PANASONIC

* Produto novo em sua embalagem original com todas as garantias e certificações de PANASONIC

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Número Do Produto GX-H8B-P
Número Da Peça GX-H8B-P
Produto De forma retangular Sensor de Proximidade Indutiva
Detalhes Saída PNP
Nome do produto De forma retangular Sensor de Proximidade Indutiva GX-F/H

Item Especificações
Número Do Produto GX-H8B-P
Número Da Peça GX-H8B-P
A marcação CE em conformidade com a diretiva Estipulações da Directiva EMC, RoHS Directiva
Max. distância de operação 2,5 mm0.098 emmais ou menos 8 %
(Nota) A máxima distância de operação representa a distância máxima para que o sensor pode detectar o padrão de detecção de objeto.
Estável faixa de detecção 0 2,1 mm0 a 0.083 em
(Nota) estável faixa de detecção representa a faixa de detecção para que o sensor pode detectar de forma estável o padrão de detecção de objeto, mesmo se houver uma temperatura ambiente de deriva e/ou de fornecimento, a tensão de flutuação.
Padrão de detecção de objeto Chapa de ferro de 15 × 15 × 1 mm0.591 × 0.591 × t 0,039 pol
Histerese 20 % ou menos de distância de operação(com padrão de detecção de objeto)
Repetibilidade Ao longo de detecção de eixo, perpendicular ao eixo de detecção: 0,04 mm0.002 emou menos
Tensão de alimentação De 12 a 24 V CC +10/-15 % Ripple P-P de 10% ou menos
Consumo de corrente 15 mA ou menos
Saída PNP abrir-coletor do transistor
- Máxima da fonte de corrente: 100 mA
- Tensão aplicada: 30 V DC ou menos(entre a saída e a +V)
- Residual tensão: 2 V ou menos (em 100 mA de corrente da fonte)
Saída:operação de Saída Normalmente fechado
Saída:categoria de Utilização DC-12 ou DC-13
Max. resposta de frequência 500 Hz
Indicador de operação LED laranja(acende quando a saída está ligada)
Protecção IP68 (IEC), IP68g (JEM)
(Nota) Panasonic Electric Works SUNX do IP68 método de ensaio
1. Mergulhe em 0 m abaixo de 0 ℃+32 ℉superfície da água e deixe por 30 min. Em seguida, mergulhe-o em 0 m abaixo +70 ℃+158 ℉superfície da água e deixe por 30 min.
2. Respeito o calor do teste de choque em 1 como um ciclo e executar 20 ciclos.
3. Deixe em água a uma profundidade de 1 m3.281 pésem água para 500 horas.
4. Após os testes de 1 a 3, resistência de isolamento, tensão withstandability, consumo de corrente, e a detecção de intervalos deve atender os valores padrão.
(Nota) Se utilizar o sensor em um ambiente onde o corte gotas de óleo splatter, o sensor pode ser deteriorado devido a substâncias adicionadas no óleo.
Temperatura ambiente -25 a +70 ℃-13 a +158 ℉, De armazenamento: - 40 a +85 ℃- 40 a +185 ※
Umidade ambiente 45 a 85 % de UR, de Armazenamento: 35 a 95 % RH
Tensão withstandability 1000 V AC para um min. entre todos os terminais de alimentação conectados juntos e gabinete
Resistência de isolamento 50 MΩ ou mais, com 500 V DC megômetro entre todos os terminais de alimentação conectados juntos e gabinete
Resistência à vibração 10 a 500 Hz de frequência, 3 mm0.118 emduplo amplitude (Max. 20 G) em X, Y e Z direções de duas horas cada
Resistência a choques 10.000 m/sDoisaceleração (1.000 G aprox.) em X, Y e Z direções três vezes cada
Faixa de detecção de variação:características de Temperatura Sobre faixa de temperatura de -25 a +70 ℃-13 a +158 ℉: Dentro de mais ou menos 8 % da faixa de detecção em +23 ℃+De 73 ℉
Faixa de detecção de variação:Tensão características Dentro de mais ou menos 2 % para +10/-15 % de flutuação de tensão de alimentação
Material Gabinete: PBT
Indicador: Poliéster
Cabo 0,15 mmDois3-núcleo de óleo, calor e resistente ao frio cabtyre, cabo de 1 m3.281 péslongo
Extensão do cabo Extensão total 100 m328.084 pésé possível com 0,3 mmDois, ou mais, de cabo.
Peso líquido 20 g aprox.

Datasheet - PDF

▲
Título: Tamanho: Tipo:
Ficha técnica 1: GXH8BP - GX-H8B-P | GX-H8B-P 2 Mbytes Ficha técnica 1: GXH8BP - GX-H8B-P | GX-H8B-P
