PANASONICInductive Proximity Sensors - PANASONICGX-F/H RECTANGULAR INDUCTIVE PROXIMITY SENSORS - PANASONICUGXFL15BP GX-FL15B-P PANASONIC Sensor de proximidade indutiva, tipo retangular, 8,0 mm, de frente, com senso..

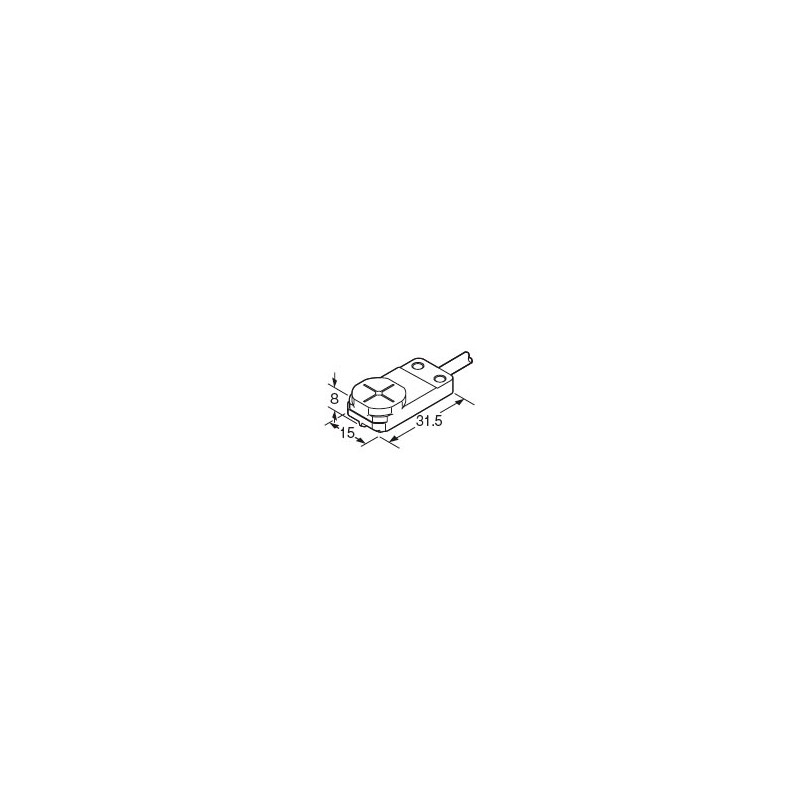

PANASONIC UGXFL15BP GX-FL15B-P - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

UGXFL15BP GX-FL15B-P PANASONIC Sensor de proximidade indutiva, tipo retangular, 8,0 mm, de frente, com senso..

Referência: UGXFL15BP

Código: GX-FL15B-P

Fabricante: PANASONIC

Descrição:

Sensor de proximidade indutiva, tipo retangular, 8,0 mm, de frente, com sensor PNP, Normalmente aberto, frequência diferente, IP68, com cabo de 1m
Detector de proximidade retangular, detecção lateral, 8,0 mm.
GX-FL15B-Sensor de proximidade indutivo em forma de saída P_Rectangular Sensor_Rectangular GX-F/H_PNP

Categorias:

  • PANASONIC > Inductive Proximity Sensors - PANASONIC > GX-F/H Rectangular Inductive Proximity Sensors - PANASONIC

Produto novo em sua embalagem original com todas as garantias e certificações de PANASONIC

  • Mais informação
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 46,75 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 9 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Número Do Produto GX-FL15B-P
Número Da Peça GX-FL15B-P
Produto De forma retangular Sensor de Proximidade Indutiva
Detalhes Saída PNP
Nome do produto De forma retangular Sensor de Proximidade Indutiva GX-F/H

Item Especificações
Número Do Produto GX-FL15B-P
Número Da Peça GX-FL15B-P
A marcação CE em conformidade com a diretiva Estipulações da Directiva EMC, RoHS Directiva
Max. distância de operação 8.0 mm0.315 inmais ou menos 8 %
(Nota) A máxima distância de operação representa a distância máxima para que o sensor pode detectar o padrão de detecção de objeto.
(Nota), Isto é, quando montado em uma placa de isolamento. Quando montado em um aço inoxidável ou chapa de aço, insira o opcional folha de alumínio entre o sensor e a placa.
Estável faixa de detecção 0 6,7 mm0 a 0.264 em
(Nota) estável faixa de detecção representa a faixa de detecção para que o sensor pode detectar de forma estável o padrão de detecção de objeto, mesmo se houver uma temperatura ambiente de deriva e/ou de fornecimento, a tensão de flutuação.
(Nota), Isto é, quando montado em uma placa de isolamento. Quando montado em um aço inoxidável ou chapa de aço, insira o opcional folha de alumínio entre o sensor e a placa.
Padrão de detecção de objeto Chapa de ferro de 30 × 30 × t 1 mm1.181 × 1.181 × t 0,039 pol
Histerese 20 % ou menos de distância de operação(com padrão de detecção de objeto)
Repetibilidade Ao longo de detecção de eixo, perpendicular ao eixo de detecção: 0,04 mm0.002 emou menos
Tensão de alimentação De 12 a 24 V CC +10/-15 % Ripple P-P de 10% ou menos
Consumo de corrente 15 mA ou menos
Saída PNP abrir-coletor do transistor
- Máxima da fonte de corrente: 100 mA
- Tensão aplicada: 30 V DC ou menos(entre a saída e a +V)
- Residual tensão: 2 V ou menos (em 100 mA de corrente da fonte)
Saída:operação de Saída Normalmente fechado
Saída:categoria de Utilização DC-12 ou DC-13
Max. resposta de frequência 150 Hz
(Nota), Isto é, quando montado em uma placa de isolamento. Quando montado em uma placa metálica, max. resposta de frequência vai diminuir.
Indicador de operação LED laranja(acende quando a saída está ligada)
Protecção IP68 (IEC), IP68g (JEM)
(Nota) Panasonic Electric Works SUNX do IP68 método de ensaio
1. Mergulhe em 0 m abaixo de 0 ℃+32 ℉superfície da água e deixe por 30 min. Em seguida, mergulhe-o em 0 m abaixo +70 ℃+158 ℉superfície da água e deixe por 30 min.
2. Respeito o calor do teste de choque em 1 como um ciclo e executar 20 ciclos.
3. Deixe em água a uma profundidade de 1 m3.281 pésem água para 500 horas.
4. Após os testes de 1 a 3, resistência de isolamento, tensão withstandability, consumo de corrente, e a detecção de intervalos deve atender os valores padrão.
(Nota) Se utilizar o sensor em um ambiente onde o corte gotas de óleo splatter, o sensor pode ser deteriorado devido a substâncias adicionadas no óleo.
Temperatura ambiente -25 a +70 ℃-13 a +158 ℉, De armazenamento: - 40 a +85 ℃- 40 a +185 ※
Umidade ambiente 45 a 85 % de UR, de Armazenamento: 35 a 95 % RH
Tensão withstandability 1000 V AC para um min. entre todos os terminais de alimentação conectados juntos e gabinete
Resistência de isolamento 50 MΩ ou mais, com 500 V DC megômetro entre todos os terminais de alimentação conectados juntos e gabinete
Resistência à vibração 10 a 500 Hz de frequência, 3 mm0.118 emduplo amplitude (Max. 20 G) em X, Y e Z direções de duas horas cada
Resistência a choques 10.000 m/sDoisaceleração (1.000 G aprox.) em X, Y e Z direções três vezes cada
Faixa de detecção de variação:características de Temperatura Sobre faixa de temperatura de -25 a +70 ℃ -13 a +158 ℉ : Dentro de mais ou menos 8 % da faixa de detecção em +23degrees +de 73,4 graus Fahrenheit .
Faixa de detecção de variação:Tensão características Dentro de mais ou menos 2 % para +10/-15 % de flutuação de tensão de alimentação
Material Gabinete: PBT
Indicador: Poliéster
Cabo 0,15 mmDois3-núcleo de óleo, calor e resistente ao frio cabtyre, cabo de 1 m3.281 péslongo
Extensão do cabo Extensão total 100 m328.084 pésé possível com 0,3 mmDois, ou mais, de cabo.
Peso líquido 20 g aprox.

DATASHEET - PDF

Título
Tamanho
Tipo
Ficha técnica 1: GXFL15BP - GX-FL15B-P | GX-FL15B-P
2 Mbytes
PDF CATALOG PANASONIC SENSORS EN
31 Mbytes
PDF CATALOGUE PANASONIC EN
15 Mbytes
