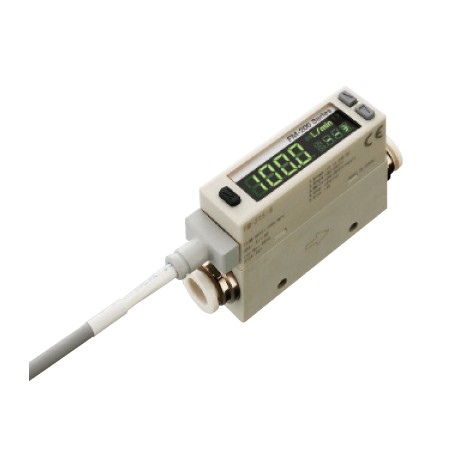

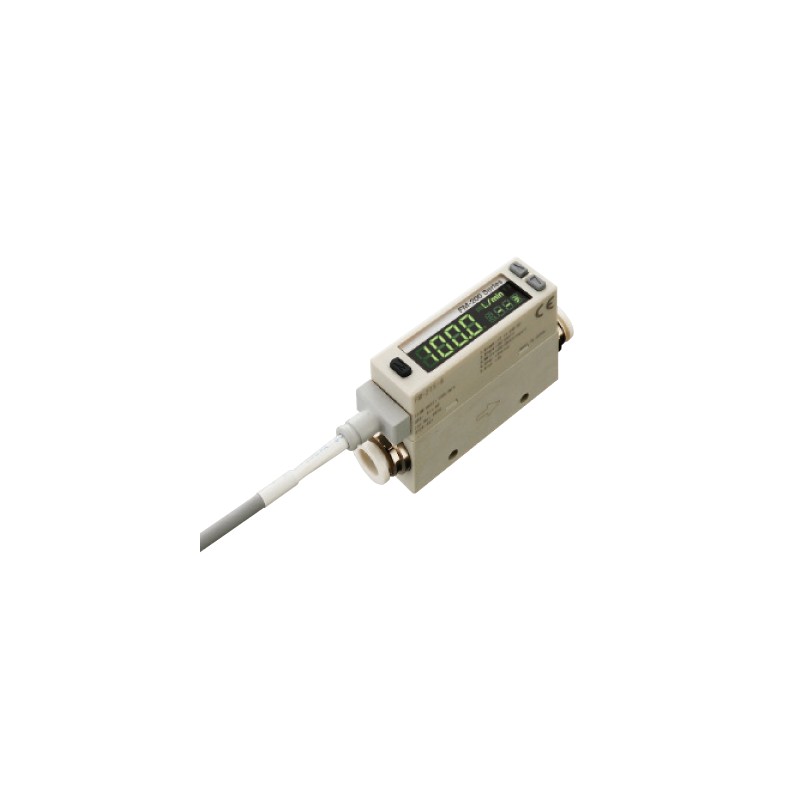

FM-254-8 PANASONIC sensor de fluxo de FM200, 50l/minø8,NPN Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

FM-254-8 PANASONIC sensor de fluxo de FM200, 50l/minø8,NPN

FM-254-8

PANASONIC

sensor de fluxo de FM200, 50l/minø8,NPN

Mais detalhes


Flow sensor - PANASONIC > FM-200 Flow sensor with dual display - PANASONIC

Produto novo em sua embalagem original com todas as garantias e certificações de PANASONIC

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Número Do Produto FM-254-8
Número Da Peça FM-254-8
Produto Integrado Tipo De Mostrador Digital Sensor De Fluxo De
Detalhes Resina tipo de corpo
Nome do produto Integrado Tipo de Mostrador Digital Sensor de Fluxo de FM-200

Item Especificações
Número Do Produto FM-254-8
Número Da Peça FM-254-8
A marcação CE em conformidade com a diretiva Estipulações da Directiva EMC, RoHS Directiva
Escala completa taxa de fluxo 50 ℓ/min.
(Nota):conversão para o fluxo volumétrico +20 ℃ +68 ºf e 1 pressão atmosférica (101 kPa).
Instant taxa de fluxo:intervalo de Visualização -55 a +55 ℓ/min.
(Observação):O visor apresenta a taxa de fluxo de gama é o caso quando a configuração bi-direção a direção do fluxo de configuração. Quando a direção do fluxo é definido para um lado no sentido de avanço ou de um lado inverter a direção, o lado negativo do visor taxa de fluxo de gama mostra 10 % da escala total (F. S.).
Instant taxa de fluxo:Definição e resolução de vídeo 0.1 ℓ/min.
Integrado taxa de fluxo:intervalo de Visualização ±999999.9 ℓ
(Observação):O visor apresenta a taxa de fluxo de gama é o caso quando a configuração bi-direção a direção do fluxo de configuração. Quando a direção do fluxo é definido para um lado no sentido de avanço ou de um lado inverter a direção, o lado negativo do visor taxa de fluxo de gama mostra 10 % da escala total (F. S.).
Integrado taxa de fluxo:Definição e resolução de vídeo 0.1 ℓ
Especificado valor integrado 0.5 ℓ
Tamanho da porta ø8 ø0.315 push-in
Peso Peso líquido:70 g aprox., Peso bruto: 135 g aprox.
Avaliado faixa de pressão -0.09 para +0,7 MPa
Pressão withstandability 1 MPa
Aplicável fluido Ar puro, ar comprimido, gás nitrogênio
(Observação):O ar limpo em conformidade com a norma JIS B 8392-1.1.1 para 5.6.2, e o ar comprimido está em conformidade com a norma JIS B 8392-1.1.1 para 1.6.2.
Tensão de alimentação De 12 a 24 V DC ± 10 % Ripple P-P10 % ou menos
Consumo de corrente Modo Normal: 60 mA ou menos, modo ECO: 40 mA ou menos
Comparativo de saída NPN abrir-coletor do transistor
・Máxima de coletor de corrente: 50 mA ou menos
・Tensão aplicada: 26.4 V DC ou menos (entre comparativa de saída e 0 V)
・Tensão Residual: 2.4 V ou menos (a 50 mA coletor de corrente)
Comparativo de saída:modos de Saída Saída DESLIGADA modo de janela de comparação modo de histerese de modo integrado, modo de saída de pulso integrado modo de saída de
Comparativo de saída:proteção contra Curto-circuito Incorporados
Comparativo de saída:Histerese A janela de modo de comparação: de 1 a 8 % F. S. aprox. (variável) (definições de Fábrica: aprox. 1 % F. S.), modo de Histerese: Variável (mínimo de 1 dígito)
Comparativo de saída:tempo de Resposta 50 ms, 80 ms, 120 ms, 200 ms, 400 ms, 800 ms, de 1.500 ms, selecionável por chave de operação
Saída de tensão analógica Tensão de saída: 1 a 5 V, impedância de Saída: 1 kΩ aprox.
[Consulte "saída de tensão Analógica" para mais detalhes.]
Repetibilidade Dentro De ±1 % F. S.
Precisão de garantia da gama Bi-direção : -100 a -3 % F. S., de +3 a +100 % F. S.
De um lado direção : +3 a +100 % F. S.
(Nota):Tome o cuidado de que se fluxos de fluido nas proximidades do ponto zero, que é de rigor a garantia da gama, o instante taxa de fluxo de valor podem ser obrigados a apresentar "zero", ou integrado display do fluxo de valor não podem ser contados, ou o pulso integrado de saída não pode ser enviado para a saída.
Entrada externa Tensão: 0 a +0.4 V
FORA de tensão: +5 V, +V, ou abrir
O tempo de entrada: 80 ms ou mais
Linearidade Dentro de ±3 % F. S. (temperatura Ambiente de +25 ℃ +77 ºf, a taxa de fluxo faixa de 3 a 100 % F. S., atmosférica critérios no lado secundário)
Exibir 4 dígitos + 4 dígitos 2-visor LCD a cores (taxa de atualização do Display: 250 ms, 500 ms, de 1.000 ms, selecionável por chave de operação)
Protecção IP40 (IEC)
Temperatura ambiente 0 a +50 ℃ +32 a +122 ℉ (Sem condensação permitido), de Armazenamento: -10 a +60 ℃ +14 a +140 ℉
Umidade ambiente 35 do RH de 90%, de Armazenamento: de 35 a 90 % RH
Tensão withstandability 1000 V AC para um min. entre todos os terminais de alimentação conectados juntos e gabinete (Excluindo-se o corpo de alumínio do tipo)
Resistência de isolamento 10 MΩ ou mais, com 500 V DC megômetro entre todos os terminais de alimentação conectados juntos e gabinete (Excluindo-se o corpo de alumínio do tipo)
Resistência à vibração 10 a 150 Hz de frequência, de 0,75 mm0,030 polcasal de amplitude ou de 49 m/sDoismax. a aceleração, em X, Y e Z direções de duas horas cada
Resistência a choques 100 m/sDoisaceleração (10 G aprox.) em X, Y e Z direções três vezes cada
Características de temperatura Dentro do intervalo de ±0,2 % F. S./℃ (+25 ℃ +77 ℉ critérios, +15 a +35 ℃ +59 +95 ℉ faixa de temperatura ambiente)
Características de pressão Dentro de ±5 % F. S. (-0.09 para +0,7 MPa, +25 ℃ +77 ºf, atmosférica critérios no lado secundário)
Gabinete de aterramento Flutuante
(Nota):Como um varistor (fixação de tensão: aprox. 40 V) é conectado ao corpo de alumínio tipo, não aplique tensão superior à tensão nominal do sensor.
Material Gabinete: ABS, Corpo: plástico de Poliamida (Alumínio tipo de corpo: Alumínio), Switch: EPDM, Visor: Acrílico, parafuso de Montagem da peça (Resina tipo de corpo): Latão, Corrente de placa / Porta filtro: aço Inoxidável (usado para o gás área de contato), Sensor de chip de Silício, Junta: de borracha de Flúor
O método de conexão Conector
Comprimento do cabo Comprimento Total de até 10 m 32.808 ft é possível com 0,3 mm2, ou mais, de cabo.
Acessórios CN-F15-C1 (Conector ligado o cabo de 1 m 3.281 pés): 1 pc.
