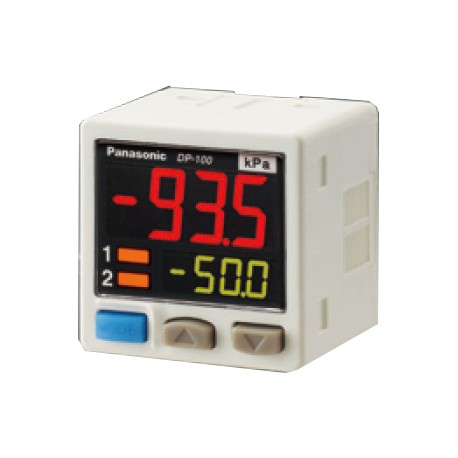

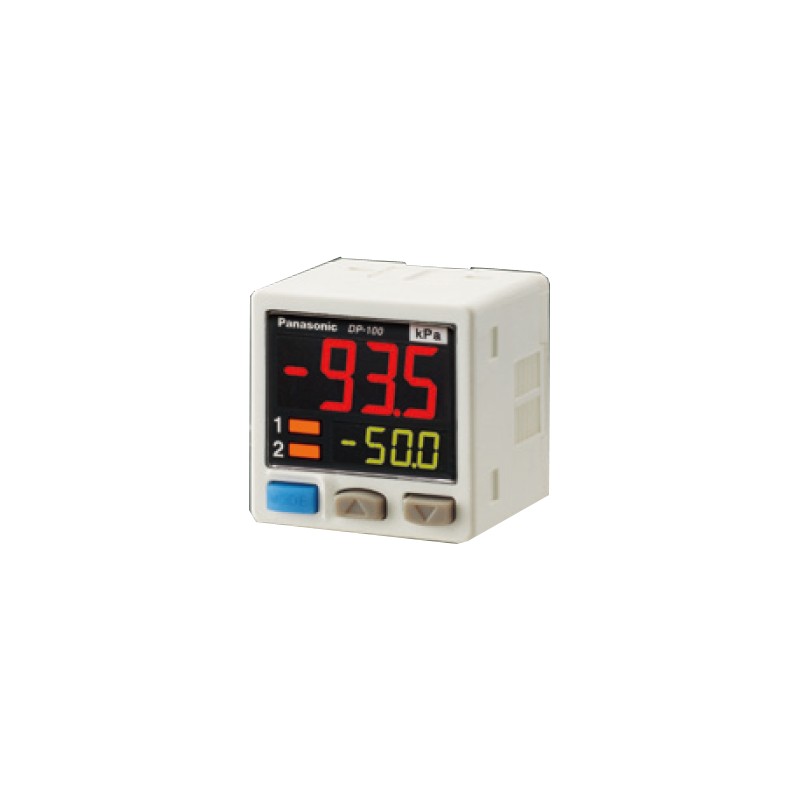

UDP101AEP DP101AEP DP-101A-E-P PANASONIC Sensor de pressão, -1 para 1bar, 1 a 5V, PNP, M5 e G 1/8, conector,..
UDP101AEP
DP101AEP
DP-101A-E-P
PANASONIC
Sensor de pressão, -1 para 1bar, 1 a 5V, PNP, M5 e G 1/8, conector, cabo de 2m
Controlador de pressão digital duplo série DP100 tipo EUROPA, multifuncional, -100 a 100KPa, PNP
Pressure sensors - PANASONIC > DP100 dual display pressure sensor - PANASONIC
Produto novo em sua embalagem original com todas as garantias e certificações de PANASONIC
geralmente comprados juntos
▲Best sellers
▲Mais informação
▲| Número do produto | DP-101A-E-P |
| Número da peça | DP-101A-E-P |
| produto | Sensor de pressão digital de exibição dupla [para gás] |
| Detalhes | Tipo de porta de pressão padrão |
| Nome do produto | Sensor de pressão digital de exibição dupla DP-100 [para gás] |
| Artigo | Especificações |
|---|---|
| Número do produto | DP-101A-E-P |
| Número da peça | DP-101A-E-P |
| Conformidade com a diretiva de marcação CE | Diretiva EMC, Diretiva RohS |
| Tipo de pressão | Pressão manométrica |
| Faixa de pressão nominal | -100,0 a +100,0 kPa |
| Definir faixa de pressão | -101,0 a +101,0 kPa -1.030 a +1.030 kgf/cm2 -1.010 a +1.010 bar -14,64 a +14,64 psi -757 até +757 mmHg -29,8 a 29,8 polHg |
| Resistência à pressão | 500 kPa |
| Fluido aplicável | Gás não corrosivo |
| Tensão de alimentação | 12 a 24 VCC ±10% Ripple PP 10% ou menos |
| Consumo de energia | Operação normal: 720 mW ou menos (consumo de corrente de 30 mA ou menos a 24 V de alimentaçãotage) Modo ECO: 480 mW ou menos em STD (consumo de corrente de 20 mA ou menos a 24 V de alimentaçãotage) 360 mW ou menos em FULL (consumo de corrente de 15 mA ou menos em 24 V de alimentação voltage) |
| Resultados comparativos | <Saída PNP> Transistor de Coletor Aberto PNP - Corrente máxima de alimentação: 100 mA - Tensão aplicada: 30 V DC ou menos (entre a saída comparativa e +V) - Tensão residual: 2 V ou menos (a uma corrente de alimentação de 100 mA) |
| Saída comparativa: Operação de saída | NA/NF (selecionável por operação de tecla) |
| Saída comparativa: modos de saída | Modo EASY / Modo de histerese / Modo comparador de janela |
| Resultado comparativo : Histerese | Mínimo de 1 dígito (variável) (no entanto, 2 dígitos ao usar a unidade psi) |
| Resultado comparativo: Repetibilidade | ±0,1 % S.A. (dentro de ±2 dígitos) |
| Resultado comparativo : Tempo de resposta | 2,5 ms, 5 ms, 10 ms, 25 ms, 50 ms, 100 ms, 250 ms, 500 ms, 1.000 ms, 5.000 ms, selecionável por meio de operação de tecla |
| Saída comparativa: proteção contra curto-circuito | Incorporado |
| Entrada externa | <Saída PNP> Tensão de ignição: 5V a + V DC Tensão de desligamento: 0,6 VCC ou menos, ou aberto Impedância de entrada: 10 kΩ aprox. Tempo de entrada: 1 ms ou mais |
| Saída de tensão analógica | Tensão de saída: 1 a 5 V DC Ponto zero: dentro de 3 V ±5 % F.S. Envergadura: dentro de 4 V ±5 % F.S. Linearidade: dentro de ±1% FS Impedância de saída: 1 kΩ aprox. |
| Saída de corrente analógica | Corrente de saída: 4 a 20 mA Ponto zero: 12 mA ±5% FS Envergadura : 16 mA ±5 % F.S. Linearidade: dentro de ±1% FS Resistência à carga: 250 Ω (máx.) |
| monitor | Visor LCD de 4 dígitos + 4 dígitos e 3 cores (Taxa de atualização da tela: 250ms, 500ms, 1.000ms, selecionável por operação de tecla) |
| Display: Faixa de pressão visível | -101,0 a +101,0 kPa -1.030 a +1.030 kgf/cm2 -1.010 a +1.010 bar -14,64 a +14,64 psi -757 até +757 mmHg -29,8 a 29,8 polHg |
| Indicador | LED laranja (Indicador de Operação de Saída Comparativa 1: Acende quando a Saída Comparativa está Ligada, Vol Analógicotage Indicador de Operação de Saída: Acende quando definido) |
| proteção | IP40 (IEC) |
| Temperatura ambiente | -10 a +50 °C+14 a +122 °F, Armazenamento: -10 até +60 °C+14 a +140°F |
| Humidade | 35 a 85 % de umidade relativa (não é permitida condensação de orvalho ou congelamento), armazenamento: 35 a 85 % de umidade relativa |
| Resistência à tensão | 1.000 V AC por um minuto entre todos os terminais de energia conectados e a carcaça |
| Resistência ao isolamento | 50 MΩ ou mais com medidor de 500 V CC entre todos os terminais de alimentação conectados entre si e a caixa |
| Resistência à vibração | Frequência de 10 a 500 Hz, 3 mm0.118 emAmplitude dupla ou aceleração máxima 196 m/s2, nas direções X, Y e Z por duas horas cada (quando o painel é montado: frequência de 10 a 150 Hz, 0.75 mm0.030 emAmplitude máxima ou aceleração 49 m/s2, nas direções X, Y e Z por duas horas cada) |
| Resistência ao choque | 100 m/s2aceleração (aprox. 10 G) nas direções X, Y e Z três vezes cada |
| Características de temperatura | Dentro de ±0,5% FS (a +20°C+68 °F) |
| Porta de pressão | Rosca fêmea M5 + rosca macho G 1/8 |
| material | Habitação: PBT (reforçado com fibra de vidro), display LCD: acrílico, porta de pressão: aço inoxidável (SUS303), peça de montagem rosqueada: latão (niquelado), peça do interruptor: borracha de silicone |
| Método de conexão | conector |
| Comprimento do cabo | Comprimento total até 100 m328.084 pés(menos de 30 m98,425 pésquando com marcação CE) é possível com 0,3 mm2, ou mais, cabo |
| peso | Peso líquido: aprox. 40 g, Peso bruto: aprox. 130 g. |
| Acessórios | CN-14A-C2 (Cabo conectado ao conector 2 m6.562 pés): 1 peça. (excluindo o tipo de conector plug-in M8) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF CATALOGUE PANASONIC EN .pdf | 15 Mbytes |
|
