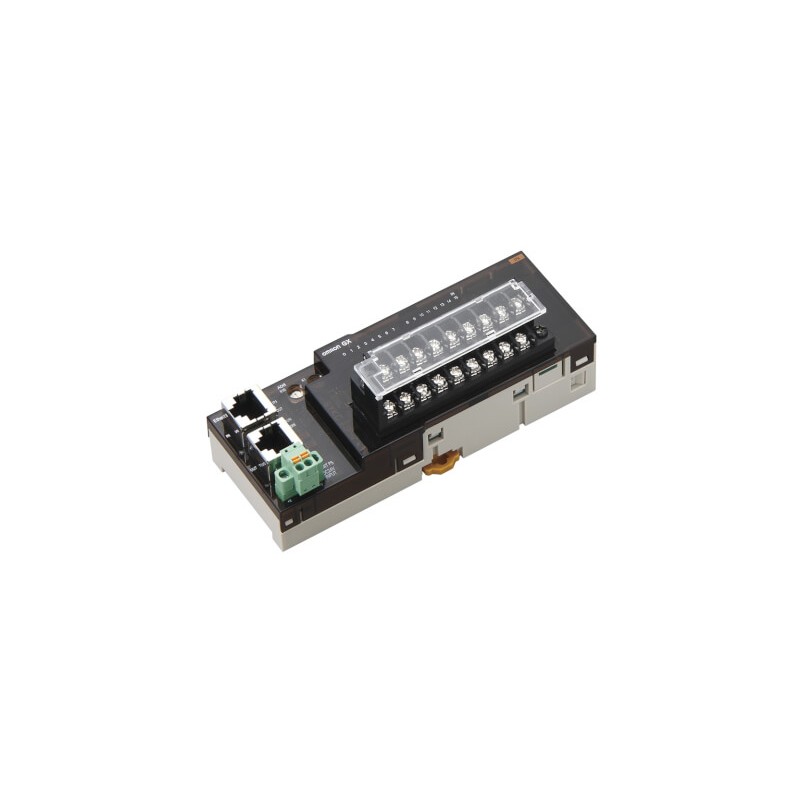

OMRON XWT-ID16 XWT 7002F XWTID16CHN - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

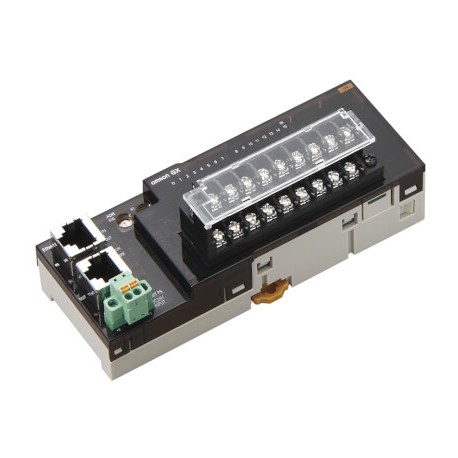

XWT-ID16 XWT 7002F XWTID16CHN OMRON Módulo de Expansão de 16 Entradas NPN

Referência: XWT-ID16

Código: XWT 7002F

Número de catálogo: XWTID16CHN

Fabricante: OMRON

Descrição:

Módulo de Expansão de 16 Entradas NPN
Expansão 16 Entradas NPN

Categorias:

  • Controladores industriais (PLC) > Módulo de entrada/saída digital de periférico descentralizado de bus de campo
  • OMRON > E/S Remotas > Outros E/S Remotas

Produto novo em sua embalagem original com todas as garantias e certificações de OMRON

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 447,78 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 4-5 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Características

Quando a velocidade conta: E/S EtherCAT

A EtherCAT é uma rede de automação industrial extremamente rápida, que utiliza cabos de Ethernet padrão. Utiliza de forma muito eficiente a estrutura de transmissão Ethernet padrão, na qual cada nó acede a toda a estrutura em tempo real. Isto reduz o atraso em cada slave a microssegundos. A sua natureza determinista torna a EtherCAT extremamente apta para o controlo de movimento. A Omron oferece soluções de controlo de movimento baseadas em PLC e autónomas. As unidades de E/S da série GX fornecem as entradas e saídas básicas para este tipo de sistemas, incluindo entradas de codificador de alta velocidade que podem transmitir informações de posicionamento ao controlador.

  • Estrutura IP20 compacta
  • E/S digitais expansíveis
  • Blocos de terminais de E/S amovíveis
  • Tempo de resposta de entrada de alta velocidade seleccionável

Ordering information

Unit Type

Specification

Size in mm (H×W×D)

Remarks

Order code

16-point NPN input unit

24 VDC, 6 mA per point

52×135×57

Expandable with one XWT unit

GX-ID1611

16-point NPN input unit

24 VDC, 6 mA per point

52×200×69

3-tier connection for direct sensor wiring

GX-ID1612

16-point PNP input unit

24 VDC, 6 mA per point

52×135×57

Expandable with one XWT unit

GX-ID1621

16-point PNP input unit

24 VDC, 6 mA per point

52×200×69

3-tier connection for direct sensor wiring

GX-ID1622

16-point relay output unit

2 A per point, max. 8 A per common

52×160×58

with easy-to-replace relays, expandable with one XWT unit

GX-OC1601

16-point NPN output unit

24 VDC, 0.5 A per point

52×135×57

Expandable with one XWT unit

GX-OD1611

16-point NPN output unit

24 VDC, 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-OD1612

16-point PNP output unit

24 VDC, 0.5 A per point

52×135×57

Expandable with one XWT unit

GX-OD1621

16-point PNP output unit

24 VDC, 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-OD1622

8-point input + 8-point output unit (NPN)

24 VDC, input 6 mA, output 0.5 A per point

52×135×57

-

GX-MD1611

8-point input + 8-point output unit (NPN)

24 VDC, input 6 mA, output 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-MD1612

8-point input + 8-point output unit (PNP)

24 VDC, input 6 mA, output 0.5 A per point

52×135×57

-

GX-MD1621

8-point input + 8-point output unit (PNP)

24 VDC, input 6 mA, output 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-MD1622

4-Channel analog input unit

1 to 5 V, 1 to 5 V, 0 to 10 V, -10 to 10 V, 4 to 20 mA,

52×135×57

Resolution 1/6000, conversion time 4 ms (4 inputs)

GX-AD0471

2-Channel analog output unit

1 to 5 V, 1 to 5 V, 0 to 10 V, -10 to 10 V, 4 to 20 mA,

52×135×57

Resolution 1/6000, conversion time 2 ms (2 outputs)

GX-DA0271

1-Channel incremental encoder input (24V)

Open collector, up to 125 kHz

52×215×69

A, B, Z, 2 × Latch, Reset inputs

GX-EC0211

1-Channel incremental encoder input (line driver)

RS422 signal level, up to 1 MHz

52×215×69

A, B, Z, 2 × Latch, Reset inputs

GX-EC0241

Expansion units

Unit Type

Specification

Size in mm (H×W×D)

Remarks

Order code

8-point PNP input expansion unit

24 VDC, 6 mA per point

50×66×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-ID08-1

16-point PNP input expansion unit

24 VDC, 6 mA per point

50×94×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-ID16-1

8-point PNP output expansion unit

24 VDC, 0.5 A per point

50×66×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-OD08-1

16-point PNP output expansion unit

24 VDC, 0.5 A per point

50×94×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-OD16-1

3 port branching uni

24 VDC, 3 x RJ45

90×25×78

EtherCAT junction box for T-branching

GX-JC03

6 port branching unit

24VDC, 6 x RJ45

90×48×78

EtherCAT junction box for star branching

GX-JC06

Note:To order models with NPN (sinking) outputs and corresponding inputs (+V common), omit the “-1” from the model code.

ETIM for 226541 PLC´s (EC001599)

Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaNível de desempenho de acordo com EN ISO 13849-1 (EF007399)
Valor da característicaNível a
Nome da característicaSIL de acordo com IEC 61508 (EF009889)
Valor da característicaNenhum
Nome da característicaTipo de tensão de alimentação (EF002991)
Valor da característicaDC
Nome da característicaCategoria de segurança contra explosão de gás (EF003997)
Valor da característicaNenhum
Nome da característicaCategoria de segurança contra explosão para poeira (EF003998)
Valor da característicaNenhum
Nome da característicaTipo de tensão (tensão de entrada) (EF003033)
Valor da característicaDC
Nome da característicaTipo de saída digital (EF003601)
Valor da característicaNenhum
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaLigação com parafuso
Nome da característicaUMTS padrão de rádio (EF008525)
Valor da característicaNão
Nome da característicaSuporta protocolo EtherCAT (EF017564)
Valor da característicaNão
Nome da característicaEquipamento associado (Ex ib) (EF004142)
Valor da característicaNão
Nome da característicaSuporta o protocolo outros sistemas de barramento (EF003062)
Valor da característicaSim
Nome da característicaSuporta o protocolo SERCOS (EF006657)
Valor da característicaNão
Nome da característicaMestre de Link IO (EF007298)
Valor da característicaNão
Nome da característicaPossível montagem em rack (EF007018)
Valor da característicaNão
Nome da característicaSuporta o protocolo KNX (EF003055)
Valor da característicaNão
Nome da característicaSuporta protocolo LON (EF003017)
Valor da característicaNão
Nome da característicaSuporta o protocolo SUCONET (EF003060)
Valor da característicaNão
Nome da característicaSuporta o protocolo Ethernet/IP (EF007521)
Valor da característicaNão
Nome da característicaRádio padrão GSM (EF008524)
Valor da característicaNão
Nome da característicaSuporta o protocolo INTERBUS (EF003054)
Valor da característicaNão
Nome da característicaSuporta o protocolo Data-Highway (EF003058)
Valor da característicaNão
Nome da característicaProteção contra curto-circuito, saídas disponíveis (EF003203)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFINET IO (EF007525)
Valor da característicaNão
Nome da característicaSuporta o protocolo DeviceNet (EF003059)
Valor da característicaSim
Nome da característicaPossível montagem em calha (EF003972)
Valor da característicaSim
Nome da característicaSuporta o protocolo INTERBUS-Safety (EF006662)
Valor da característicaNão
Nome da característicaEntradas digitais configuráveis (EF008516)
Valor da característicaNão
Nome da característicaSaídas digitais configuráveis (EF008520)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFIsafe (EF007526)
Valor da característicaNão
Nome da característicaAcessório do sistema (EF004118)
Valor da característicaNão
Nome da característicaCertificado UL classe III para locais perigosos (EF017627)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFIBUS (EF003052)
Valor da característicaNão
Nome da característicaRádio padrão GPRS (EF008523)
Valor da característicaNão
Nome da característicaCertificado UL classe II para locais perigosos (EF017625)
Valor da característicaNão
Nome da característicaCertificado UL classe I para locais perigosos (EF017622)
Valor da característicaNão
Nome da característicaSuporta o protocolo DeviceNet Safety (EF007520)
Valor da característicaNão
Nome da característicaSuporta o protocolo TCP/IP (EF003050)
Valor da característicaNão
Nome da característicaMontagem na parede/montagem direta (EF007020)
Valor da característicaNão
Nome da característicaConstrução frontal possível (EF007016)
Valor da característicaNão
Nome da característicaSuporta o protocolo o Foundation Fieldbus (EF007522)
Valor da característicaNão
Nome da característicaSuporta o protocolo SafetyBUS p (EF007527)
Valor da característicaNão
Nome da característicaConexão de barramento de campo possível em acoplador de barramento separado (EF004002)
Valor da característicaSim
Nome da característicaEquipamento associado (Ex ia) (EF004141)
Valor da característicaNão
Nome da característicaSuporta o protocolo MODBUS (EF003057)
Valor da característicaNão
Nome da característicaCertificado UL grupo G para locais perigosos (poeiras não condutoras) (EF017639)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFINET CBA (EF007524)
Valor da característicaNão
Nome da característicaCertificado UL grupo F para locais perigosos (poeiras carbonáceas) (EF017638)
Valor da característicaNão
Nome da característicaRádio padrão Bluetooth (EF007178)
Valor da característicaNão
Nome da característicaAdequado para funções de segurança (EF001597)
Valor da característicaNão
Nome da característicaCertificado UL grupo E para locais perigosos (poeiras metálicas) (EF017637)
Valor da característicaNão
Nome da característicaCom interface ótica (EF003028)
Valor da característicaNão
Nome da característicaSuporta o protocolo CAN (EF003053)
Valor da característicaNão
Nome da característicaProtocolo de suporte à segurança da interface AS no trabalho (EF007519)
Valor da característicaNão
Nome da característicaRádio padrão WLAN 802.11 (EF007179)
Valor da característicaNão
Nome da característicaCertificado UL grupo A para locais perigosos (acetileno) (EF017632)
Valor da característicaNão
Nome da característicaCertificado UL divisão II para locais perigosos (EF017629)
Valor da característicaNão
Nome da característicaCertificado UL divisão I para locais perigosos (EF017628)
Valor da característicaNão
Nome da característicaCertificado UL grupo D para locais perigosos (propano) (EF017636)
Valor da característicaNão
Nome da característicaSuporta o protocolo ASI (EF003051)
Valor da característicaNão
Nome da característicaCertificado UL grupo C para locais perigosos (etileno) (EF017635)
Valor da característicaNão
Nome da característicaCertificado UL grupo B para locais perigosos (hidrogénio) (EF017633)
Valor da característicaNão
Nome da característicaNúmero de interfaces HW outras (EF003027)
Valor da característica1
Nome da característicaNúmero de interfaces PROFINET (EF006932)
Valor da característica0
Nome da característicaNúmero de entradas digitais (EF001992)
Valor da característica16
Nome da característicaNúmero de interfaces HW de série TTY (EF003024)
Valor da característica0
Nome da característicaNúmero de interfaces HW sem fio (EF006933)
Valor da característica0
Nome da característicaNúmero de interfaces HW paralelas (EF003026)
Valor da característica0
Nome da característicaNúmero de saídas digitais (EF001993)
Valor da característica0
Nome da característicaNúmero de interfaces industriais HW Ethernet industrial (EF003020)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-232 (EF003021)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-422 (EF003022)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-485 (EF003023)
Valor da característica0
Nome da característicaTensão de alimentação DC (intervalo) (EF007534)
Valor da característica20.4 V

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
