OMRONFim de Curso Industrial / Interruptores de pressãoWLWLD2-G WL 4004C WLD2G OMRON Empurrado roldana PG13.5

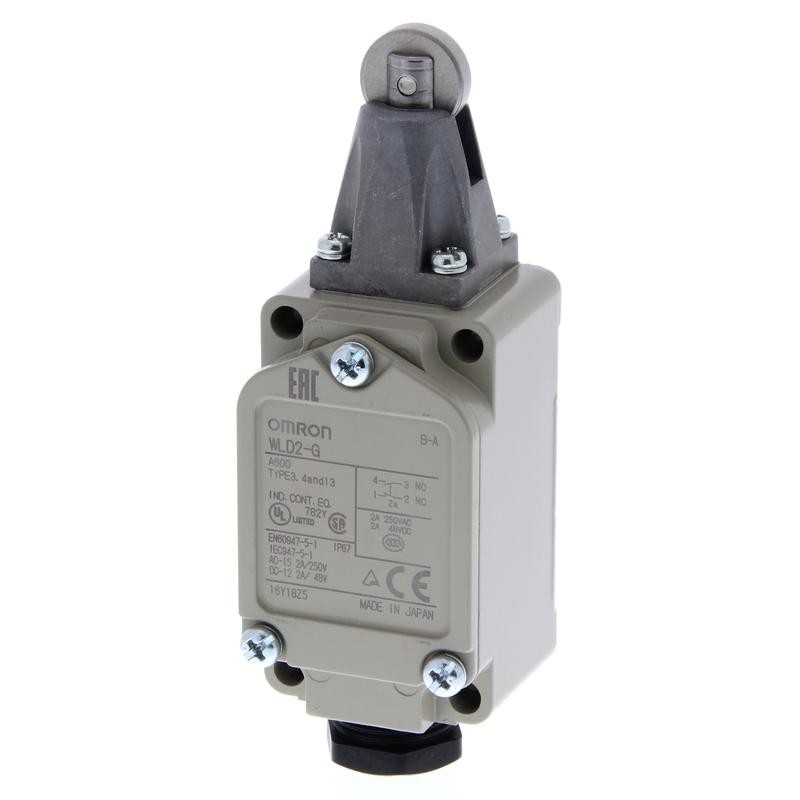

OMRON WLD2-G WL 4004C WLD2G - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

WLD2-G WL 4004C WLD2G OMRON Empurrado roldana PG13.5

Referência: WLD2-G

Código: WL 4004C

Número de catálogo: WLD2G

Fabricante: OMRON

Descrição:

Empurrado roldana PG13.5
Êmbolo Roldana PG13,5

Categorias:

  • Sensores > Interruptor de posição individual
  • OMRON > Fim de Curso Industrial / Interruptores de pressão > WL

Produto novo em sua embalagem original com todas as garantias e certificações de OMRON

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

  • Durabilidade e desempenho melhorados
  • Redução de referências
  • Facilidade de ligação da cablagem
  • Ligação directa da cablagem e pré-cablagem
  • Os modelos com terminal de terra possuem aprovação pela EN e IEC e marcação CE
  • UL,CSA

Especificações e info encomendas

Ordering Information

Actuator type

Contact Form and features

Connection method

CE Mark

Order code


Roller lever R38

DPDB1

Screw terminal (Pg13,5 conduit with ground terminal)2

Yes

WLCA2-2NG-N


Adjustable roller lever: R25 to 89 mm, pretravel 15°±5°

DPDB, Heat-resistant: 5 to 120°C

WLCA12-THG-N

Adjustable roller lever: R25 to 89 mm, pretravel 15°±5°

DPDB, LED

WLCA12-GLD-N


Roller lever R50, pretravel 15°±5°

DPDB

WLCA2-7G-N

Roller lever R63, pre-travel 15°±5°

DPDB

WLCA2-8G-N


Adjustable rod lever: 25 to 140 mm, pretravel 15°±5°

DPDB, Heat-resistant: 5 to 120°C

WLCL-THG-N

Adjustable rod lever: 25 to 140 mm, pretravel 15°±5°

DPDB, LED,

Pre-wired Connector M12 (Smart Click), with ground terminal

WLCL-2NLD-DGJ-N


Roller lever R38, High sensitive pre-travel 10°+2/-1°

DPDB, LED

WLG2-LDFS-DGJS-N

Specifications

Characteristics

Degree of protection

IP67

Durability3

Mechanical

15,000,000 operations min.4

Electrical

750,000 operations min.5

Operating speed

1 mm/s to 1 m/s (in case of WLCA2-N)

Operating frequency

Mechanical

120 operations/minute min.

Electrical

30 operations/minute min.

Rated frequency

50/60 Hz

Insulation resistance

100 MΩ min. (at 500 VDC)

Contact resistance

25 mΩ max. (initial value for the built-in switch when tested alone)

Dielectric strength

Between terminals of the same polarity

1,000 VAC (600 VAC), 50/60 Hz for 1 min

Between currentcarrying metal part and ground

2,200 VAC (1,500 VAC), 50/60 Hz for 1 min

Between each terminal and non-currentcarrying metal part

2,200 VAC (1,500 VAC), 50/60 Hz for 1 min

Vibration resistance

Malfunction

10 to 55 Hz, 1.5-mm double amplitude

Shock resistance

Destruction

1,000 m/s2 max.

Malfunction

300 m/s2

Ambient operating temperature

-10 to 80°C (with no icing)6

Ambient operating humidity

35% to 95% RH

Weight

Approx. 255 g (in case of WLCA2-N)

Note: 1. The above figures are initial values.

2. The figures in parentheses for dielectric strength are those for the highsensitivity overtravel models.

Ratings

Item

Rated voltage (V)

Non-inductive load (A)

Inductive load (A)

Resistive load

Lamp load

Inductive load

Motor load

NC

NO

NC

NO

NC

NO

NC

NO

Basic switches

AC

125

10

3

1.5

10

5

2.5

250

10

2

1

10

3

1.5

500

10

1.5

0.8

3

1.5

0.8

DC

8

10

6

3

10

6

14

10

6

3

10

6

30

6

4

3

6

4

125

0.8

0.2

0.2

0.8

0.2

250

0.4

0.1

0.1

0.4

0.1

High-sensitivity switches

AC

125

5

-

-

-

250

5

-

-

-

DC

125

0.4

-

-

-

250

0.2

-

-

-

1.DPDB - The double-pole, double-break structure ensures circuit braking.bktvntfxzs.png

2.Models with screw terminals with M20 conduit instead of PG13.5 are available. Contact your OMRON representative.

3.The values are calculated at an operating temperature of 5 to 35°C and an operating humidity of 40% to 70% RH. Contact your OMRON sales representative for more detailed information on other operating environments.

4.Durability is 1,000,000 operations min. for high-sensitivity models. 500,000 operations min. for weather-proof models.

5.Durability is 500,000 operations min. for high-sensitivity models. 500,000 operations min. for weather-proof models.

6.For low-temperature models this is -40 to 40°C (with no icing). For heatresistant models the range is 5 to 120°C.

ETIM for 148955 Sensores (EC000030)

Nome da característicaCategoria de segurança contra explosão para poeira (EF003998)
Valor da característicaNenhum
Nome da característicaTipo de construção do invólucro (EF004008)
Valor da característicaCuboide
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
Nome da característicaRevestimento da estrutura (EF001601)
Valor da característicaLacado
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP67
Nome da característicaAlinhamento do elemento de controlo (EF008793)
Valor da característicaOutro
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaDesentupidor
Nome da característicaTipo de interface para comunicação de segurança (EF003956)
Valor da característicaNenhum
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaConector de 1/2 polegada
Nome da característicaTipo de interface (EF006977)
Valor da característicaNenhum
Nome da característicaFunção de comutação (EF000189)
Valor da característicaInterruptor de interrupção rápida
Nome da característicaMaterial da caixa protetora (EF001596)
Valor da característicaMetal
Nome da característicaCategoria de segurança contra explosão de gás (EF003997)
Valor da característicaNenhum
Nome da característicaFunção de comutação de encaixe (EF007447)
Valor da característicaNão
Nome da característicaCom indicação de estado (EF001602)
Valor da característicaNão
Nome da característicaAdequado para funções de segurança (EF001597)
Valor da característicaNão
Nome da característicaAbertura forçada (EF006694)
Valor da característicaNão
Nome da característicaSaída eletrónica (EF006987)
Valor da característicaNão
Nome da característicaNúmero de contatos como inversores (EF008257)
Valor da característica0
Nome da característicaNúmero de contatos como contato normalmente aberto (EF008256)
Valor da característica1
Nome da característicaCorrente nominal de operação Ie em AC-15, 230 V (EF001385)
Valor da característica10 A
Nome da característicaCorrente nominal de operação em DC-13, 125 V (EF007085)
Valor da característica0.8 A
Nome da característicaNúmero de contatos auxiliares de segurança (EF006940)
Valor da característica0
Nome da característicaCorrente nominal de operação Ie em DC-13, 230 V (EF001386)
Valor da característica0.4 A
Nome da característicaNúmero de contatos como contato normalmente fechado (EF008255)
Valor da característica1
Nome da característicaCorrente nominal de operação em AC-15, 125 V (EF007082)
Valor da característica10 A
Nome da característicaAltura do sensor (EF007283)
Valor da característica69 mm
Nome da característicaComprimento do sensor (EF007334)
Valor da característica42 mm
Nome da característicaTemperatura ambiente durante a operação (EF007515)
Valor da característica-10 °C
