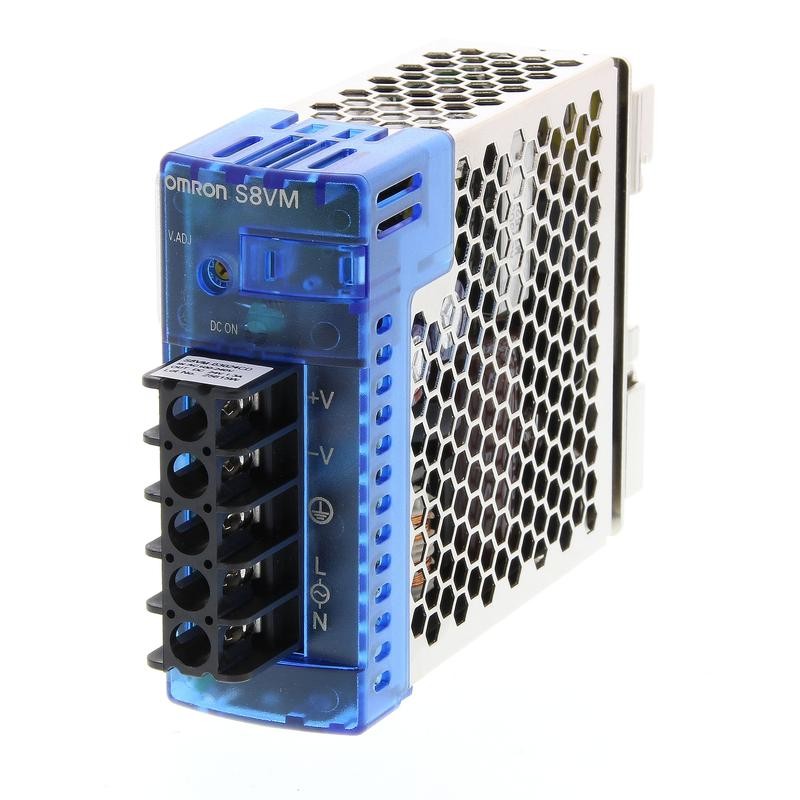

S8VM-03005CD S8VM0065A S8VM03005CD OMRON 30W / 5V / 6A Carcaça com Trilho DIN

Fonte de alimentação comutada
S8VM (Modelos de 15/30/50/100/150-W)
Fonte de alimentação com a nova funcionalidade da Omron, a função
de alarme de subtensão com desenho
compacto, que contribuí para a diminuição do tamanho da máquina.
• A nova função de alarme de subtensão ajuda na determinação das causas dos erros (apenas S8VM-@@@24A@/P@).
• Gama abrangente de possibilidades com 5 capacidades e 20 modelos de opção.
• Conformidade com RoHS, incluindo a construção sem chumbo.
• Normas de segurança:
UL508/60950-1/1604, CSA C22.2 Núm. 14/Núm. 60950-1/ Núm. 213, EN50178, EN60950-1
• Emissões de corrente harmónica: Em conformidade com a norma EN61000-3-2.
• O novo desenho evita que os parafusos caiam do bloco do borne.
• A protecção sobre o manuseamento evita o choque eléctrico.
• Montagem em calha DIN.
Nota: Consulte Precauções para uma utilização segura na página 19.
Nota: Os modelos de 300 a 1500-W serão disponibilizados em 2006.
Estrutura da referência do modelo
■ Legenda da referência do modelo
Nota: Não são possíveis todas as combinações. Consulte a lista de modelos em Informações para encomenda na página 2.
S8VM- @@@@@@@
1 2 3 4
1. Potência Nominal
015: 15 W
030: 30 W
050: 50 W
100: 100 W
150: 150 W
2. Tensão de saída
05: 5 V
12: 12 V
15: 15 V
24: 24 V
3. Configuração/função
Nenhuma: Estrutura aberta Standard
C: Estrutura fechada Standard
A: Estrutura fechada Com alarme de subtensão (NPN) (Ver nota.)
P: Estrutura fechada Com alarme de subtensão (PNP) (Ver nota.)
4. Configuração
Nenhuma Montagem frontal
D Suporte de montagem em calha DIN
Nota: 1. O tipo de montagem frontal não pode ser utilizado como um tipo de montagem posterior. Para uma configuração de montagem posterior, utilize um suporte de montagem em calha DIN.
2. O invólucro e o terminal do conector para a saída do alarme de subtensão são fornecidos com o S8VM-05024A@/P@, S8VM-10024A@/P@
e S8VM-15024A@/P@.
Fonte de alimentação comutada S8VM 1
