OMRONEncodersACESSÓRIOS ENCODERSE69-DF5 E69 1110H E69DF5,1 OMRON Cabo de extensão 5m Absoluto
OMRON E69-DF5 E69 1110H E69DF5.1 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

E69-DF5 E69 1110H E69DF5,1 OMRON Cabo de extensão 5m Absoluto

Referência: E69-DF5

Código: E69 1110H

Número de catálogo: E69DF5.1

Fabricante: OMRON

Descrição:

Cabo de extensão 5m Absoluto
Cabo extensão 5m

Categorias:

  • Sensores > Cabo do sensor-atuador pré-fabricado
  • OMRON > Encoders > Acessórios Encoders

Produto novo em sua embalagem original com todas as garantias e certificações de OMRON

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 229,96 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 2-3 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

Características

Posicionador de cames compacto e de fácil utilização

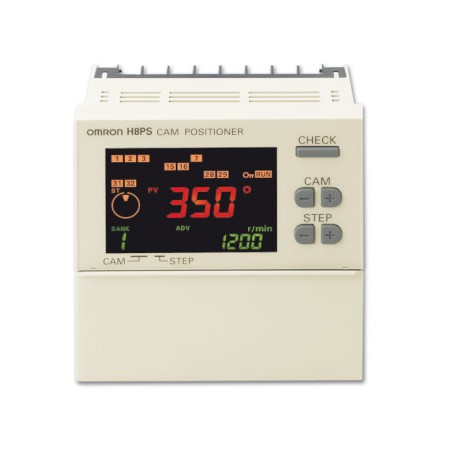

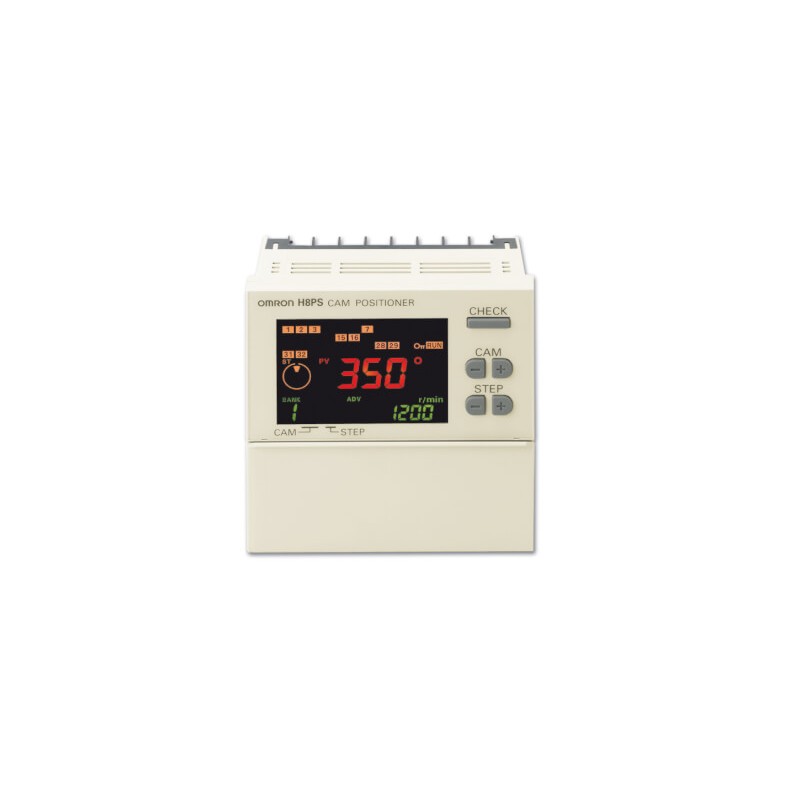

O posicionador de cames H8PS fornece operação a alta-velocidade a 1600 r/min e definições de alta precisão a 0,5° de modo a garantir uma aplicação generalizada. O H8PS é caracterizado por um ecrã de grande visibilidade com LCD transmissivo negativo retro-iluminado A função avançada de compensação de ângulo compensa atrasos de saída.

  • A 96 x L 96 x P 65mm
  • Painel frontal/calha DIN
  • 24 VCC
  • 8, 16 e 32 saídas
  • NPN/PNP 100 mA a 30 VCC

Ordering information

Number of outputs

Mounting method

Output configuration

Bank function

Size in mm (H×W×D)

Order code

8-outputs

Flush-mounting

NPN transistor output

No

96×96×67.5

H8PS-8B

PNP transistor output

H8PS-8BP

Front-mounting/DIN-rail mounting

NPN transistor output

96×96×60.6

H8PS-8BF

PNP transistor output

H8PS-8BFP

16-outputs

Flush-mounting

NPN transistor output

Yes

96×96×67.5

H8PS-16B

PNP transistor output

H8PS-16BP

Front-mounting/DIN-rail mounting

NPN transistor output

121.2×96×60.6

H8PS-16BF

PNP transistor output

H8PS-16BFP

32-outputs

Flush-mounting

NPN transistor output

96×96×67.5

H8PS-32B

PNP transistor output

H8PS-32BP

Front-mounting/DIN-rail mounting

NPN transistor output

121.2×96×60.6

H8PS-32BF

PNP transistor output

H8PS-32BFP

Encoders

Type

Resolution

Cable length

Order code

Economy

256

2 m

E6CP-AG5C-C 256 2M

Standard

256

1 m

E6C3-AG5C-C 256 1M

2 m

E6C3-AG5C-C 256 2M

360

E6C3-AG5C-C 360 2M

720

E6C3-AG5C-C 720 2M

Rigid

256

2 m

E6F-AG5C-C 256 2M

360

E6F-AG5C-C 360 2M

720

E6F-AG5C-C 720 2M

Accessories

Name

Specification

Order code

Discrete wire output cable

2 m

Y92S-41-200

Connector-type output cable

2 m

E5ZE-CBL200

USB cable

A miniB, 2 m

Y92S-40

Parallel input adapter

Two units can operate in parallel

Y92C-30

Protective cover

Y92A-96B

Watertight cover

Y92A-96N

DIN-rail mounting base

Y92F-91

Note:CD-ROM support software H8PS-SOFT-V1 available on request. Please contact your Omron representative.

Encoder accessories

Name

Specification

Order code

Shaft coupling for the E6CP

Axis: 6 mm dia.

E69-C06B

Shaft coupling for the E6C3

Axis: 8 mm dia.

E69-C08B

Shaft coupling for the E6F

Axis: 10 mm dia.

E69-C10B

Extension cable

5 m (same for E6CP, E6C3, and E6F)

E69-DF5

Specifications

Rated supply voltage

24 VDC

Inputs

Encoder input

8-output models: None; 16-/32-output models: Bank inputs 1/2/4, origin input, start input

External inputs

Input signals

8-output models: None; 16-/32-output models: Bank inputs 1/2/4, origin input, start input

Input type

No voltage inputs: ON impedance: 1 kΩ max. (leakage current: Approx. 2 mA at 0 Ω)

ON residual voltage: 2 V max., OFF impedance: 100 kΩ min., applied voltage: 30 VDC max.

Minimum input signal width: 20 ms

Number of banks

8 banks (for 16-/32-output models only)

Display method

7-segment, negative transmissive LCD (main display: 11 mm (red), sub-display: 5.5 mm (green))

Memory backup method

EEPROM (overwrites: 100,000 times min.) that can store data for 10 years min.

Ambient operating temperature

−10 to 55°C (with no icing or condensation)

Storage temperature

−25 to 65°C (with no icing or condensation)

Ambient humidity

25 to 85%

Degree of protection

Panel surface: IP40, rear case: IP20

Case color

Light grey (Munsell 5Y7/1)

ETIM for 357364 Sensores (EC001855)

Nome da característicaTipo de conexão elétrica, do lado do campo (EF005525)
Valor da característicaOutro
Nome da característicaTipo de cabo (EF000081)
Valor da característicaMulti-condutor
Nome da característicaCor da bainha do cabo (EF008249)
Valor da característicaPreto
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaOutro
Nome da característicaTipo de contato por ficha, do lado do campo (EF006269)
Valor da característicaMacho (ficha)
Nome da característicaPosicionamento da alimentação do cabo, do lado do campo (EF005928)
Valor da característicaDireito
Nome da característicaMaterial da superfície de contato (EF004020)
Valor da característicaDourado
Nome da característicaMaterial de contato do corpo base (EF008248)
Valor da característicaOutro
Nome da característicaTipo de contato do lado da caixa (EF008386)
Valor da característicaFêmea (jack)
Nome da característicaPosicionamento da alimentação do cabo, do lado da caixa (EF005927)
Valor da característicaDireito
Nome da característicaMaterial do revestimento do cabo (EF004136)
Valor da característicaCloreto de polivinil (PVC)
Nome da característicaTipo de conexão elétrica, do lado da caixa (EF005524)
Valor da característicaOutro
Nome da característicaBlindado (EF000881)
Valor da característicaSim
Nome da característicaLivre de halogéneo (EF000025)
Valor da característicaNão
Nome da característicaCom indicação LED (EF005950)
Valor da característicaNão
Nome da característicaResistência de continuidade (EF003992)
Valor da característica500 mOhm
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica140 V
Nome da característicaComprimento do cabo (EF000536)
Valor da característica5 m
Nome da característicaCorrente nominal especificada In (EF008250)
Valor da característica2 A
Nome da característicaNúmero de polos (EF001391)
Valor da característica12
Nome da característicaTemperatura exterior do cabo permitida sem vibração após a cablagem (EF001686)
Valor da característica-10 °C
Nome da característicaTemperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685)
Valor da característica-10 °C

DATASHEET - PDF

Título
Tamanho
Tipo
E69-DF5 E69DF5.1 E69 1110H m075_h8ps_cam_positioner_datasheet_en.pdf
5 Mbytes
PDF CATALOGO OMRON AUTOMATION EN
28 Mbytes
PDF CATALOGO OMRON PT
68 Mbytes
