PFC-A1 PFC 1066M PFCA1PAIR OMRON Clip de fixação para base redonda Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PFC-A1 PFC 1066M PFCA1PAIR OMRON Clip de fixação para base redonda

PFC-A1

PFC 1066M

PFCA1PAIR

OMRON

200

Clip de fixação para base redonda

Mais detalhes


Relés > Acessórios para relés de comutação

Bases para relé > Acessórios Bases

Produto novo em sua embalagem original com todas as garantias e certificações de OMRON

Preço total: $558.81
Preço unitário: $2.79
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Características

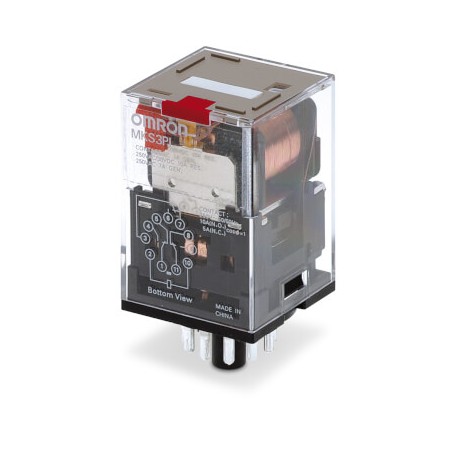

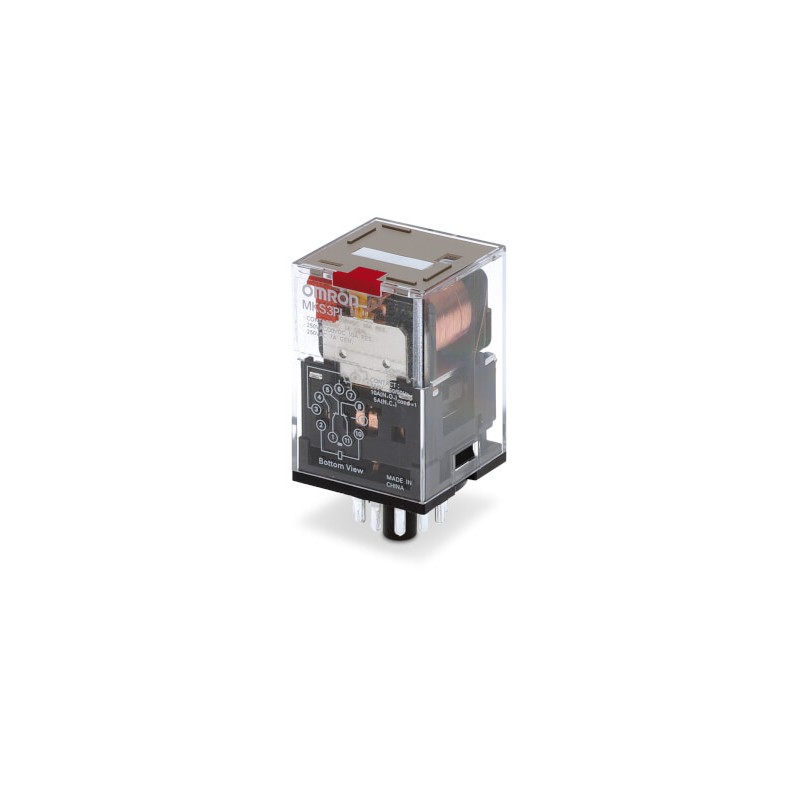

Relé excepcionalmente fiável para fins gerais

A série MK(S) provou ser excepcionalmente fiável desde o seu lançamento há quase 50 anos. Para permitir a mesma facilidade de teste que as nossas outras famílias de relés, a família MK-S está equipada com um botão de teste bloqueável que permite a mesma função/operação que as MY(S) e G2R(S).

  • 8-pin DPDT and 11-pin 3PDT contact types
  • Corrente de comutação até 10 A
  • Botão de teste bloqueável para testes fáceis
  • Temperatura entre -40°C e 60°C

Ordering information

Contact form

Mechanical indicator & lockable test button

LED indicator

Diode

Order code1
( ___ = coil voltage + AC/DC)

Common coil voltages2

DC

AC

DPDT (2-pole)

yes

no

no

MKS2PI

12, 24, 110

24, 110, 230

yes

MKS2PIN

24

24, 230

3PDT (3-pole)

no

MKS3PI-5

12, 24, 48, 110

12, 24, 110, 230

yes

MKS3PI-D-5

24

N/A

yes

no

MKS3PIN-5

12, 24

24, 110, 230

yes

MKS3PIN-D-5

24

N/A

Sockets & accessories

For type

Order code

DIN rail

Screw

Box clamp

Socket

Clip (set= 2 pcs.)

Socket

MKS2

PF083A-E

PFC-A1

-

PF083A-D

MKS3

PF113A-E

PFC-A1

PF113A-N

PF113A-D

Specifications

Coil ratings

Rated voltage

Must operate voltage

Must release voltage

Max. voltage

Power consumption (approx.)

% of rated voltage

AC

6 V, 12 V, 24 V, 100 V, 110 V, 120 V, 200 V, 220 V, 230 V, 240 V

80% max.

30% min.

110%

2.3 VA (60 Hz)

2.7 VA (50 Hz)

DC

6 V, 12 V, 24 V, 48 V, 100 V, 110 V

15% min.

1.4 W

Contact ratings

Load

2- or 3-pole

Resistive load
(cosϕ = 1)

Inductive load
(cosϕ = 0.4; L/R = 7)

Contact material

AgSnIn

Rated load

NO: 10 A at 250 VAC

NC: 5 A at 30 VDC

7 A at 250 VAC

Rated carry current

10 A

Max. switching voltage

250 VAC, 250 VDC

-

Max. switching current

10 A

Max. switching power

2,500 VA/ 300 W

1,250 VA/150 W

Mechanical life

5,000,000 operations min.

Electrical life

100.000 operations min.

Technical data

Operating time

AC: 20 ms max., DC: 30 ms max.

Release time

20 ms max. (40 ms max. for built-in Diode relays)

Dielectric strength

2,500 VAC (coil-contact)

Ambient temperature

Operating: -40 to 60°C (with no icing or condensation)

Size in mm (H×W×D)

34.5×34.5×53.3

Dimension relay & socket

Type

Size in mm (H×W×D)

PF083A-E + MKS

56×41×77.8 (incl. clip)

PF113A-E + MKS

56×42.8×87.8 (incl. clip)

PF___A-D + MKS

65×38×80.3

1.Many various terminal arrangements possible, please see specifications.

2.Other coil voltages available. Please see specifications.


ETIM for 113525 Relés (EC002586)
Característica Valor
Tipo de acessório/peça de reposição (EF000215) Suporte de retenção
Acessório (EF013236) Sim
Peça de substituição (EF013237) Não

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGO OMRON PT.pdf 68 Mbytes
PFC-A1 PFCA1PAIR PFC 1066M j168_mk_s_general_purpose_relays_datasheet_en.pdf 413 Kbytes PFC-A1 PFCA1PAIR PFC 1066M j168_mk_s_general_purpose_relays_datasheet_en.pdf
