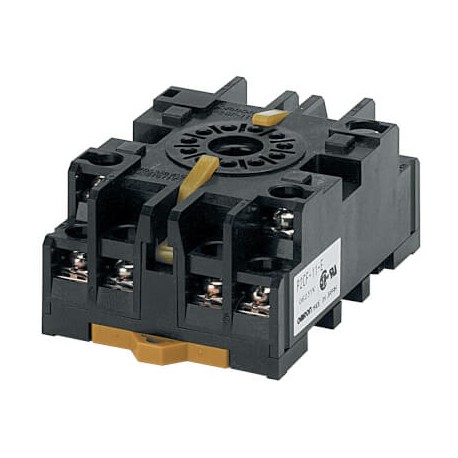

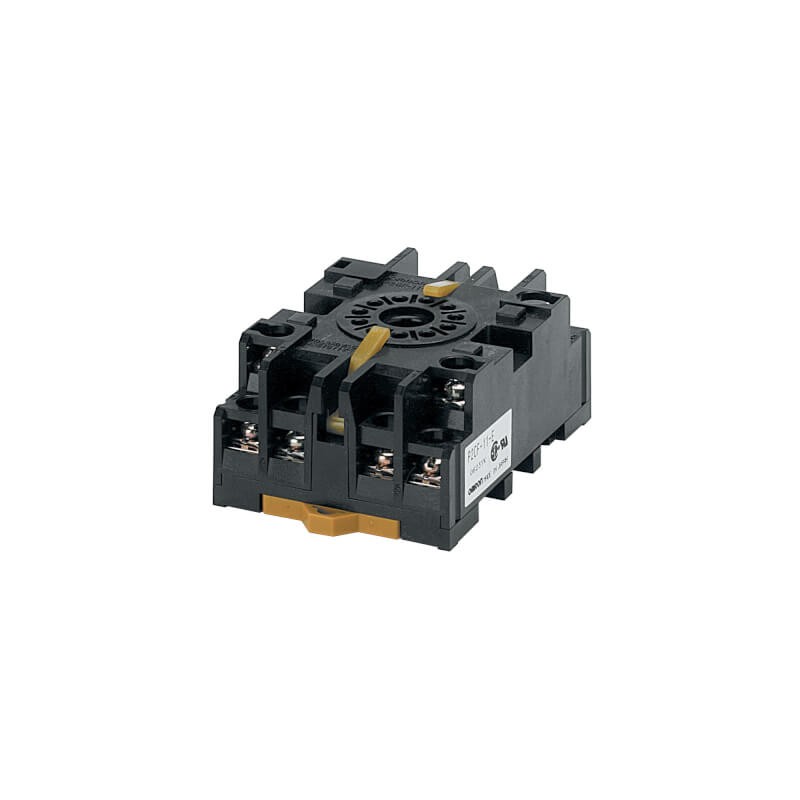

P2CF-11-E P2CF2110M 113613 OMRON Base ferroviária DIN dianteira retangular 11 pinos

Controlador de Temperatura Digital de uso geral
E5CN/E5CN-U (48 x 48 mm)
Novo Controlador de Temperatura Básico de
48 x 48 mm com Funções e Desempenho Optimizados. Maior Precisão de Indicação e Função de Manutenção Preventiva.
• Precisão de Indicação
Entrada de termopar: ±0,3% de PV (modelos anteriores: ±0,5%) Entrada de Pt: ±0,2% de PV (modelos anteriores: ±0,5%)
Entrada analógica: ±0,2% FS (modelos anteriores: ±0,5%)
• Novos Modelos E5CN-U (Modelos com Ficha) com entradas analógicas e saídas de corrente.
• A apresentação do estado de PV/SV pode ser definida para alternar
48 × 48 mm
E5CN
48 × 48 mm
E5CN-U
entre a apresentação do PV ou SV e o estado do Controlador de Temperatura (automático/manual, execução/paragem (RUN/STOP) e alarmes).
• Manutenção preventiva de relés através de um Contador de Activação/ Desactivação (ON/OFF) da Saída de Controlo.
Principais Funções de E/S
Consulte as Precauções de Segurança na página 18.
E5CN
Entradas de Eventos
• Nenhuma
• Duas
Visor de 2 linhas: PV e SV Visor de 4 dígitos e 11 segmentos
Entradas do Sensor
• Entradas de termopar/Pt universais
(Modelos com entradas de temperatura)
• Entradas analógicas de corrente/tensão
(Modelos com entradas analógicas)
Precisão de Indicação
• Entrada de termopar: ±0,3% de PV
• Entrada de Pt: ±0,2% de PV
• Entrada analógica: ±0,2% FS
Saída de Controlo 2
• Nenhuma
• Saída de tensão
(para SSR)
Saída de Controlo 1
• Saída de relé
2 Saídas Auxiliares
• Comutação automática/manual
• Apresentação do estado do Controlador de Temperatura
• Função de programação simples
• Alarme de contagem de activação/desactivação
(ON/OFF) da saída de controlo
• Alarme de taxa de alteração do PV
• Modelos com opção de comunicações RS-485
Tempo de amostragem e actualização de controlo
• 250 ms
• Saída de tensão (para SSR)
• Saída de corrente
• Saída de relé de longa duração (híbrido)
Esta folha de especificações é fornecida para servir de orientação na selecção de produtos. Certifique-se de que consulta os seguintes manuais de utilizador relativamente às precauções a ter com as aplicações e a outras informações necessárias para a operação antes de utilizar o produto.
E5CN/E5AN/E5EN Digital Temperature Controllers User's Manual Basic Type (Cat. No. H156) E5CN/E5AN/E5EN Digital Temperature Controllers Communications Manual Basic Type (Cat. No. H158)
Controlador de Temperatura Digital de Tipo Básico E5CN/E5CN-U 1
