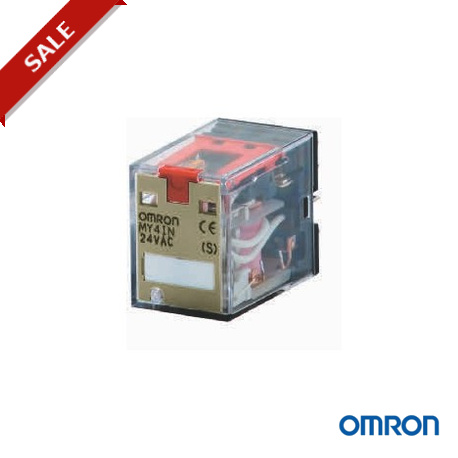

PYC-35 172042 OMRON

Relé de uso geral

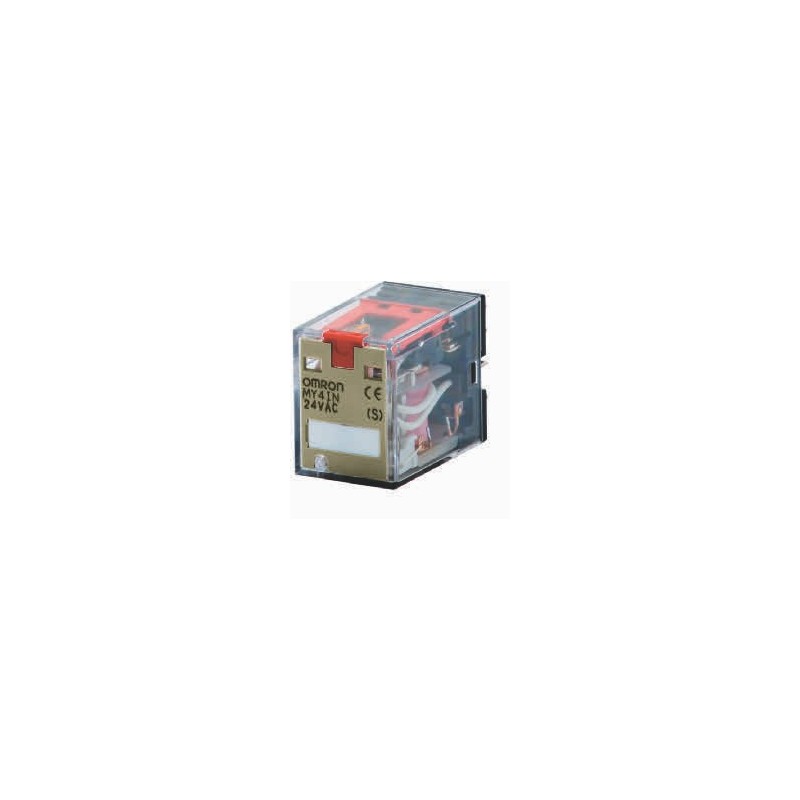

Novo Modelo MY
Relé Miniatura de Potência Versátil e pleno de Funções para Aplicações de Controlo Sequencial e de Comutação de Potência
• Estão disponíveis modelos com botões de teste com bloqueio.
• São possíveis muitas variações através de uma selecção de indi- cadores de funcionamento (indicadores LED e mecânicos), botão de teste com bloqueio, díodo incorporado e supressão de picos de tensão (CR, surge suppression), contactos bifurcados, etc.
• Barreira de arco standard em relés de 4 pólos.
• Rigidez dieléctrica: 2.000 VAC (bobina para contacto)
• Contactos isentos de cádmio amigos do ambiente.
• Foram obtidas aprovações segundo as normas de segurança. LR
• Está disponível uma grande variedade de bases (Séries PY, PYF) e de componentes opcionais.
• Corrente máx. de comutação: 2 pólos: 10 A, 4 pólos: 5 A
• Fornecido com etiqueta.
Informações para encomenda
■ Relés
Polaridade de bobina standard
Tipo Contacto Base com ficha/Terminais de soldadura Sem indicador LED Standard com indicador LED Com indicador LED e botão
de teste com bloqueio
Standard DPDT MY2N MY2IN MY2
4PDT MY4N MY4IN MY4
4PDT (bifurcado) MY4ZN MY4ZIN MY4Z
Com díodo incorporado
(apenas DC)
Com CR incorporado
(apenas 220/240 VAC, 110/
120 VAC)
DPDT MY2N-D2 MY2IN-D2 ---
4PDT MY4N-D2 MY4IN-D2 ---
4PDT (bifurcado) MY4ZN-D2 MY4ZIN-D2 --- DPDT MY2N-CR MY2IN-CR ---
4PDT MY4N-CR MY4IN-CR ---
4PDT (bifurcado) MY4ZN-CR MY4ZIN-CR ---
Polaridade inversa da bobina
Tipo Contacto Base com ficha/Terminais de soldadura
Com indicador LED Com indicador LED e botão de teste com bloqueio
Standard (apenas DC) DPDT MY2N1 MY2IN1
4PDT MY4N1 MY4IN1
4PDT (bifurcado) MY4ZN1 MY4ZIN1
Com díodo incorporado
(apenas DC)
DPDT MY2N1-D2 MY2IN1-D2
4PDT MY4N1-D2 MY4IN1-D2
4PDT (bifurcado) MY4ZN1-D2 MY4ZIN1-D2
Nota: Ao efectuar a encomenda, adicione a tensão nominal da bobina e “(s)” ao número do modelo. As tensões nominais das bobinas são forne- cidas na tabela de características das bobinas.
Exemplo: MY2 6VAC (S)
Novo modelo
Tensão nominal da bobina
Relé de uso geral Novo Modelo MY 1
