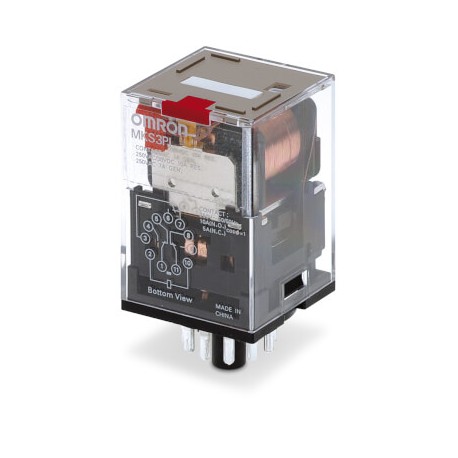

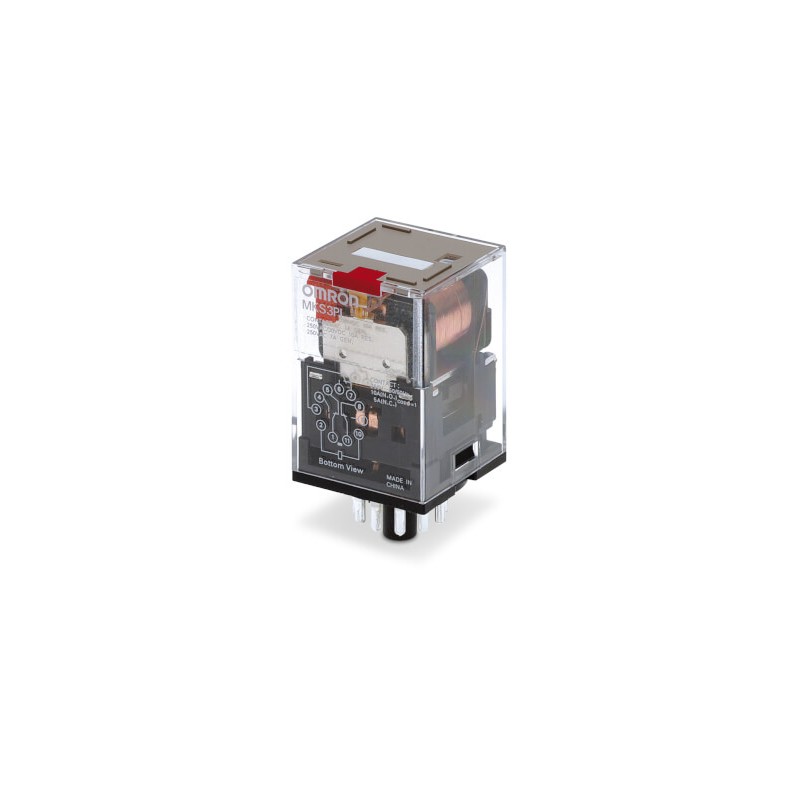

MKS3PI-5 120VAC MKSN8474R MKS3PI5AC120BYOMZ OMRON 3PDT 10A Indic. mecânico Tecla de-prova Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MKS3PI-5 120VAC MKSN8474R MKS3PI5AC120BYOMZ OMRON 3PDT 10A Indic. mecânico Tecla de-prova

MKS3PI-5 120VAC

MKSN8474R

MKS3PI5AC120BYOMZ

OMRON

20

3PDT 10A Indic. mecânico Tecla de-prova

3PDT 10A Indic. mecânico Botão de teste

Mais detalhes


Relés > Relé de comutação

Relés Industriais > MK-I/-S

Produto novo em sua embalagem original com todas as garantias e certificações de OMRON

Preço total: $280.75
Preço unitário: $14.04
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Características

Relé de propósito geral excepcionalmente confiável

A série MK(S) provou ser pouco confiável desde o seu lançamento há quase 50 anos. Para fornecer uma verificação simples do relé semelhante ao resto da família de relés, o modelo MK-S é equipado com um botão de teste bloqueável, que oferece a mesma função/operação que as famílias MY(S) e G2R(S).

  • Tipos de contato DPDT de 8 pinos e 3PDT de 11 pinos
  • Corrente de comutação de até 10
  • Botão de teste bloqueável para poder efetuar testes facilmente
  • Valores nominais de temperatura de -40 °C a 60 °C

Ordering information

Contact form

Mechanical indicator & lockable teste button

LUZ indicadora

Diode

Order codeUm
( ___ = bobina de voltagem + AC/DC)

Common coil voltagesDois

DC

AC

DPDT (2-pole)

yes

não

não

MKS2PI

12, 24, 110

24, 110, 230

yes

MKS2PIN

Vinte e quatro

24, 230

3PDT (3-pole)

não

MKS3PI-5

12, 24, 48, 110

12, 24, 110, 230

yes

MKS3PI-D-5

Vinte e quatro

N/A

yes

não

MKS3PIN-5

12, 24

24, 110, 230

yes

MKS3PIN-D-5

Vinte e quatro

N/A

Soquetes & accessories

For type

Order code

DIN rail

Screw

Box clamp

Soquete

Clip (set= 2 pcs.)

Soquete

MKS2

PF083A-E

PFC-A1

-

PF083A-D

MKS3

PF113A-E

PFC-A1

PF113A-N

PF113A-D

Specifications

Coil ratings

Rated voltage

Must operate voltagem

Must release voltagem

Max. voltagem

Power consumption (approx.)

% of rated voltage

AC

6 V, 12 V, 24 V, 100 V, 110 V, 120 V, 200 V, 220 V, 230 V, 240 V

80% max.

30% min.

110%

2.3 VA (60 Hz)

2.7 VA (50 Hz)

DC

6 V, 12 V, 24 V 48 V, 100 V, 110 V

15% min.

1.4 W

Contact ratings

Load

2 - ou 3-pole

Resistive load
(cosϕ = 1)

Inductive load
(cosϕ = 0.4; L/R = 7)

Contact material

AgSnIn

Rated load

NÃO: 10 A at 250 VAC

NC: 5 A at 30 VDC

7 A at 250 VAC

Rated carry current

10 A

Max. voltage switching

250 VAC, 250 VDC

-

Max. current switching

10 A

Max. switching power

2,500 VA/ 300 W

1,250 VA/150 W

Mechanical life

5,000,000 operations min.

Electrical life

100.000 operações min.

Technical data

Operating time

AC: 20 ms max., DC: 30 ms max.

Release time

20 ms max. (40 ms max. for built-in Diode relays)

Dielectric strength

2,500 VAC (coil-contact)

Ambient temperature

Operacional: -40 a 60°C (with não icing or condensação)

Tamanho em mm (H×W×D)

34.5 x 34.5 x 53.3

Dimensão relay & socket

Type

Tamanho em mm (H×W×D)

PF083A-E + MCS

56×41×77.8 (incl. clip)

PF113A-E + MCS

56×42.8×87.8 (incl. clip)

PF___A-D + MCS

65×38×80.3

1.Many various terminal arrangements possible, please see specifications.

2.Other coil voltages available. Please see specifications.


ETIM for 376750 Relés (EC001437)
Característica Valor
Tipo de contato do interruptor (EF003358) Outro
Acabamento da conexão elétrica (EF003961) Outro
Completo com base (EF003359) Não
Número de contatos como inversores (EF008257) 3
Número de contatos como contato normalmente aberto (EF008256) 0
Largura (EF000008) 34.5 mm
Número de contatos como contato normalmente fechado (EF008255) 0
Altura (EF000040) 34.5 mm
Profundidade (EF000049) 52.5 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGO OMRON AUTOMATION EN.pdf 19 Mbytes
PDF CATALOGO OMRON PT.pdf 68 Mbytes
