> OMRON>Produtos descontinuados ou de baixo orçamento>103304 OMRON
Produto anterior Próximo produto

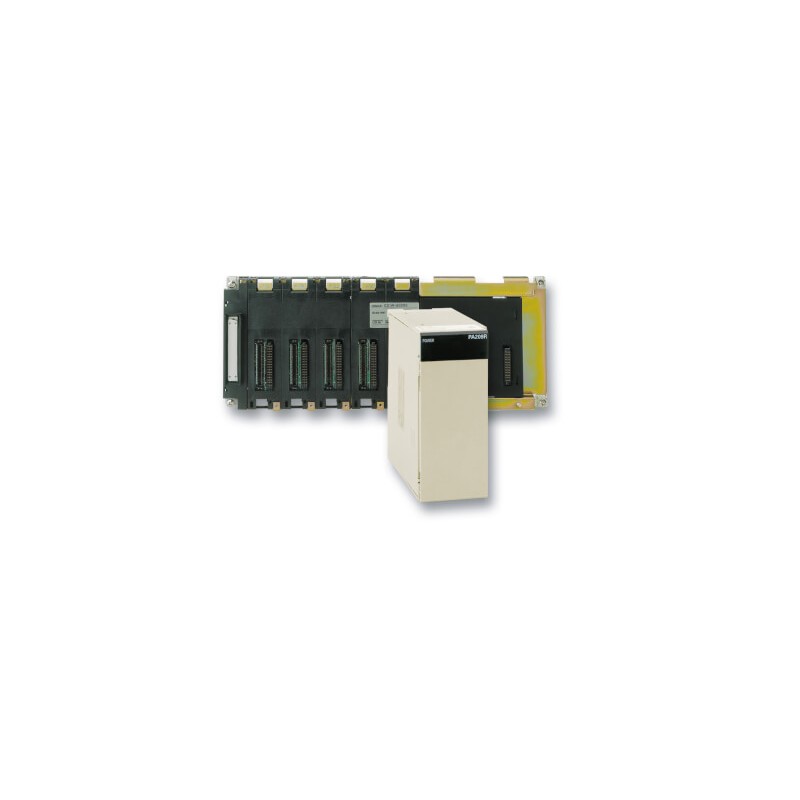

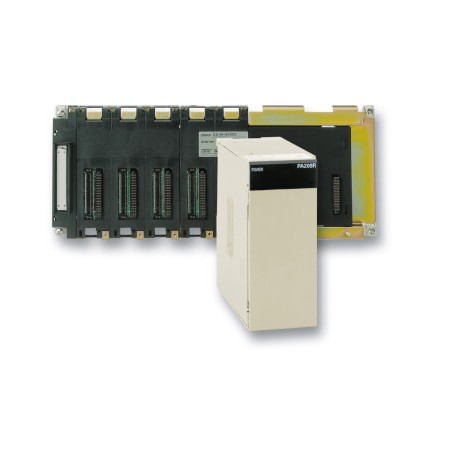

103304 OMRON Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

103304 OMRON

103304

OMRON

Mais detalhes


Produtos descontinuados ou de baixo orçamento

Produto novo em sua embalagem original com todas as garantias e certificações de OMRON

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Funções

Expanda com até 7 racks

Sistemas CS1 podem operar com uma fonte de alimentação de 24 VDC ou corrente de 100 a 240 VAC. Para sistemas de pequena escala com I/O principalmente digital, pode-se usar uma fonte de alimentação de baixo custo e pequena capacidade. Para sistemas com muitas unidades analógicas de I/O e de controle/comunicação, pode ser necessário usar uma fonte de alimentação maior.

Racks de PLC estão disponíveis em vários tamanhos, de 2 a 10 slots de largura. Backplanes especiais são necessários para sistemas duplex. Dependendo do tipo de CPU, até 7 expansões podem ser conectadas ao rack da CPU, totalizando uma capacidade total de 80 unidades de E/S. O comprimento total dos cabos de expansão de um sistema pode chegar a até 12 m.

Informações do pedido

Fontes de alimentação

Intervalo de entrada

poder
consumo

Capacidade de Saída 5 VDC

Capacidade de saída 26 VDC

Saída máxima.
poder

Recursos adicionais

Código de ordem

19,2 a 28,8 VDC

40 W no máximo.

6.6 A

0,62 A

30 W

-

C200HW-PD024

4.3 A

0,56 A

28 W

Fonte de alimentação para sistema de dupla redundância

CS1D-PD024

55 VA no máximo.

5.3 A

1.3 A

40 W

-

C200HW-PD025

Fonte de alimentação para sistema de dupla redundância

CS1D-PD025

85 a 264 VAC
50/60 Hz

No máximo 120 VA.

4.6 A

0,62 A

30 W

Exibição de status de manutenção

C200HW-PA204C

85 a 132 VAC,
170 a 264 VAC,
50/60 Hz

-

C200HW-PA204

Saída de serviço 24 VDC, 0,8 A

C200HW-PA204S

Saída de status da execução (relé SPST)

C200HW-PA204R

180 VA no máximo.

9,0 A

1.3 A

45 W

Saída de status da execução (relé SPST)

C200HW-PA209R

No máximo 150 VA.

7.0 A

1.3 A

35 W

Fonte de alimentação para sistema de dupla redundância

CS1D-PA207R

Backplanes

cara

Slots

Conector de expansão

largo

Funções especiais

Código de ordem

Backplane de la CPU

2

Não

200 mm

-

CS1W-BC023

Backplane de la CPU

3

sim

260 mm

-

CS1W-BC033

Backplane de la CPU

5

sim

330 mm

-

CS1W-BC053

Backplane de la CPU

8

sim

435 milímetros

-

CS1W-BC083

Backplane de la CPU

10

sim

505 milímetros

-

CS1W-BC103

Backplane de expansão

3

sim

260 mm

-

CS1W-BI033

Backplane de expansão

5

sim

330 mm

-

CS1W-BI053

Backplane de expansão

8

sim

435 milímetros

-

CS1W-BI083

Backplane de expansão

10

sim

505 milímetros

-

CS1W-BI103

Backplane de la CPU

5

sim

505 milímetros

Para CPUs Duplex + Fontes de Alimentação

CS1D-BC052

Backplane de la CPU

8

sim

505 milímetros

Para fontes de alimentação duplex

CS1D-BC082S

Backplane de expansão

9

sim

505 milímetros

Para fontes de alimentação duplex

CS1D-BI092

Acessórios

cara

Observações

Código de ordem

Cabo de expansão de E/S para conectar o backplane da CPU CS1 ou
Expansão do backplane para o próximo
Expansão do backplane.

0,3 m

CS1W-CN313

0.7 m

CS1W-CN713

2,0 m

CS1W-CN223

3,0 m

CS1W-CN323

5,0 m

CS1W-CN523

10,0 m

CS1W-CN133

12,0 m

CS1W-CN133-B2

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGO OMRON PT.pdf 68 Mbytes
