> OMRON>Contadores>H7EC/R/T>H7EC-NLP H7E 8008C H7ECNLPOMI OMRON Tote LCD para PCB 30Hz Ent. sem tensão
ANUNCIAR
Produto anterior Próximo produto

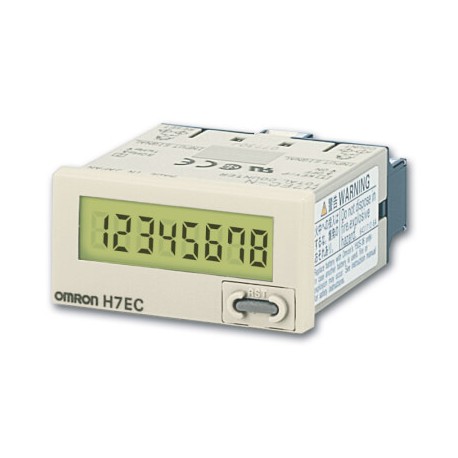

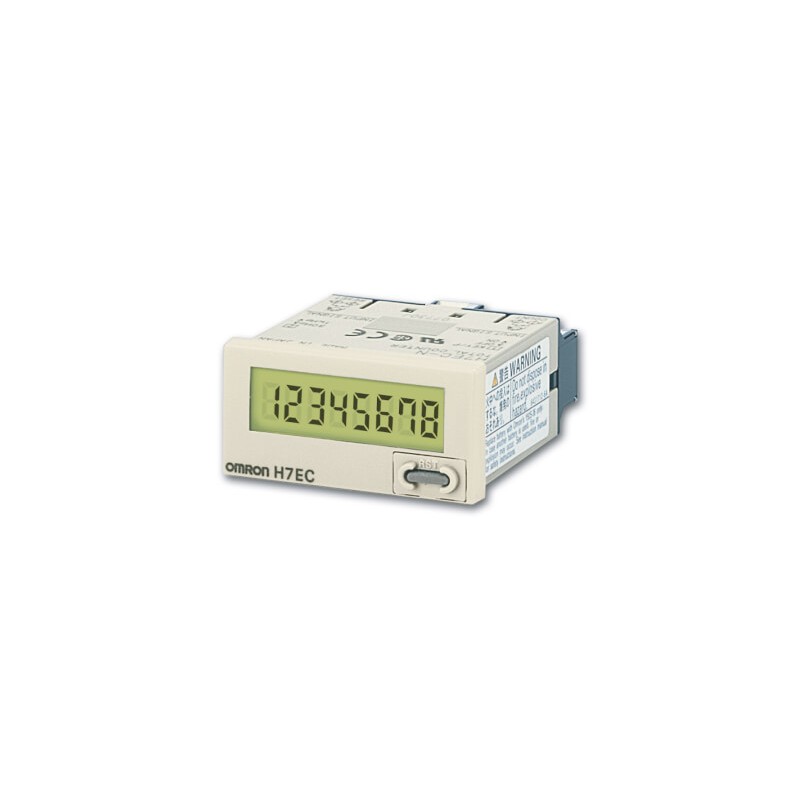

H7EC-NLP H7E 8008C H7ECNLPOMI OMRON Tote LCD para PCB 30Hz Ent. sem tensão Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

H7EC-NLP H7E 8008C H7ECNLPOMI OMRON Tote LCD para PCB 30Hz Ent. sem tensão

H7EC-NLP

H7E 8008C

H7ECNLPOMI

OMRON

Tote LCD para PCB 30Hz Ent. sem tensão

Totalizador LCD para PCB 30Hz Ent. sem tensão

Mais detalhes


Aparamenta para montagem em trilho DIN / armário > Medidor de impulsos de encastramento

Contadores > H7EC/R/T

Produto novo em sua embalagem original com todas as garantias e certificações de OMRON

Preço total: $78.34
Preço unitário: $78.34
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Características

Totalizador com LCD com alimentação própria

A série H7E encontra-se disponível com um visor de grande dimensão com caracteres de 8,6 mm de altura. Inclui modelos com luz de fundo para melhor visibilidade em locais pouco iluminados. A família H7E inclui contadores totalizadores, contadores de tempo, taquímetros e contadores de montagem em PCB.

  • A 24 x L 48 x P 48,5mm
  • 8 dígitos, com caracteres de 8,6 mm de altura
  • Invólucro preto ou cinzento claro
  • Velocidade de entrada dupla: 30Hz <-> 1kHz
  • Corpo curto: todos os modelos têm uma profundidade de 48,5 mm

Ordering information

Count input

Max. counting speed

Display

Order code

Light grey body

Black body

No-voltage

30 Hz <-> 1 kHz (switchable)

7-segment LCD

H7EC-N

H7EC-N-B

PNP/NPN universal DC
voltage input

30 Hz <-> 1 kHz (switchable)

7-segment LCD

H7EC-NV

H7EC-NV-B

7-segment LCD with backlight

H7EC-NV-H

H7EC-NV-BH

AC/DC multi-voltage input

20 Hz

7-segment LCD

H7EC-NFV

H7EC-NFV-B

Specifications

Item

H7EC-NV-_/H7EC-NV-_H

H7EC-NFV-_

H7EC-N-_

Operating mode

Up type

Mounting method

Flush mounting

External connections

Screw terminals, optional wire-wrap terminals

Number of digits

8

Display

7-segment LCD with or without backlight, zero suppression (character height: 8.6 mm)

Max. counting speed

30 Hz/1 kHz

20 Hz

30 Hz/1 kHz

Case color

Light grey or black (-B models)

Attachment

Waterproof packing, flush mounting bracket

Supply voltage

Backlight model: 24 VDC (0.3 W max.)
(only for backlight)

No-backlight model: Not required
(powered by built-in battery)

Not required (powered by built-in battery)

Count input

High (logic) level: 4.5 to 30 VDC

Low (logic) level: 0 to 2 VDC
(input impedance: Approx. 4.7 kΩ)

High (logic) level:
24 to 240 VAC/VDC, 50/60 Hz

Low (logic) level:
0 to 2.4 VAC/VDC, 50/60 Hz

No voltage input

Maximum short-circuit impedance:
10 kΩ max.

Short-circuit residual voltage: 0.5 V max.

Minimum open impedance: 750 kΩ min.

Reset input

No voltage input

Maximum short-circuit impedance:
10 kΩ max.

Short-circuit residual voltage: 0.5 V max.

Minimum open impedance: 750 kΩ min.

Minimum signal width

20 Hz: 25 ms, 30 Hz: 16.7 ms, 1 KHz: 0.5 ms

Reset system

External reset and manual reset: Minimum signal width of 20 ms

Ambient temperature

Operating: -10 to 55°C (with no condensation or icing), storage: -25 to 65°C (with no condensation or icing)

Degree of protection

Front-panel: IP66, NEMA4, terminal block: IP20

Battery life (reference)

7 years min. with continuous input at 25°C (lithium battery)

Size in mm (H×W×D)

24×48×55.5

ETIM for 672689 Dispositivos para quadros de distribuição (EC002300)
Característica Valor
Tipo de tensão (EF000187) DC
Modelo (EF000010) Instalado
Mecanismo de medição (EF005015) Digital
Com função de reset (EF006704) Sim
Versão modular (EF001126) Não
Número de saídas semicondutoras com função de sinalização (EF003945) 0
Número de dígitos (EF005555) 8
Largura em número de módulos (EF002950) 2.7
Largura (EF000008) 44.8 mm
Valor da classe de precisão (EF001532) 99999999
Altura (EF000040) 22.4 mm
Frequência de tensão de entrada (EF005735) 1000 Hz
Número de saídas energizadas por contato com função de sinalização (EF003946) 0

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGO OMRON AUTOMATION EN.pdf 19 Mbytes
PDF CATALOGO OMRON PT.pdf 68 Mbytes
H7EC-NLP H7ECNLPOMI H7E 8008C m064_h7e_self_powered_totalizer_datasheet_pt.pdf 200 Kbytes H7EC-NLP H7ECNLPOMI H7E 8008C m064_h7e_self_powered_totalizer_datasheet_pt.pdf
