OMRONSensores FotoeléctricosE3XE3X-NAG41 2M E3X 7004H E3XNAG412MOMS OMRON Manual cc 3h PNP Temporização. Detec. marcas

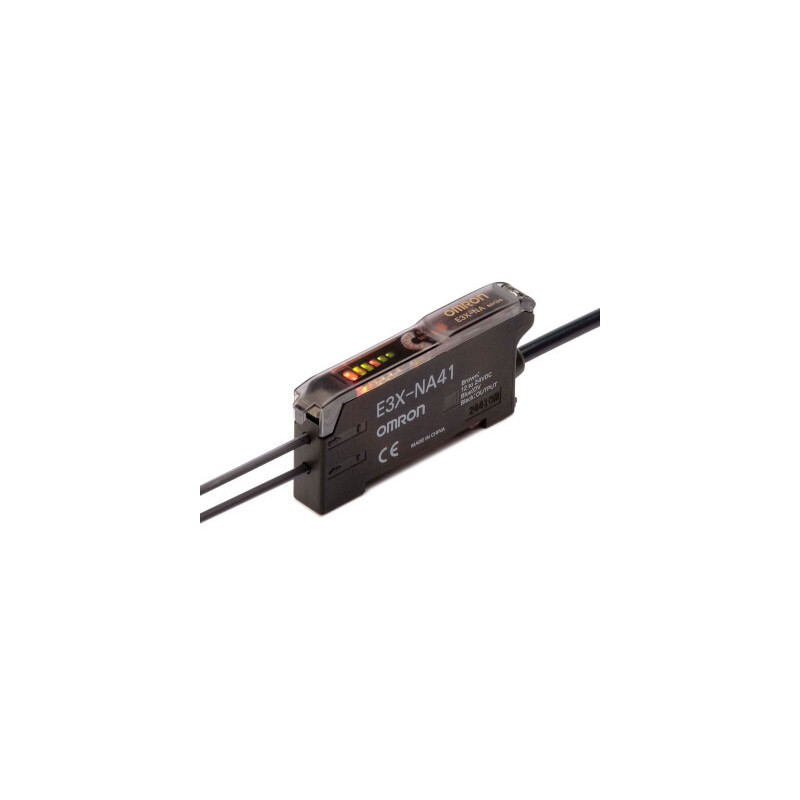

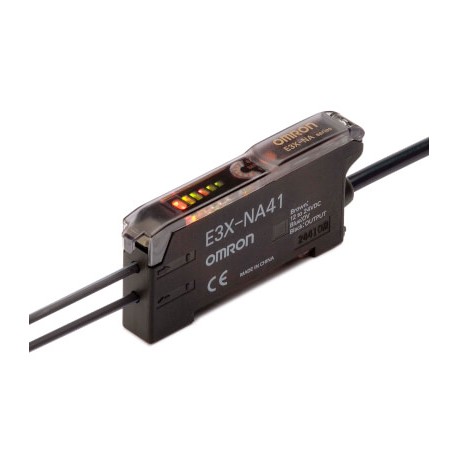

OMRON E3X-NAG41 2M E3X 7004H E3XNAG412MOMS - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

E3X-NAG41 2M E3X 7004H E3XNAG412MOMS OMRON Manual cc 3h PNP Temporização. Detec. marcas

Referência: E3X-NAG41 2M

Código: E3X 7004H

Número de catálogo: E3XNAG412MOMS

Fabricante: OMRON

Descrição:

Manual cc 3h PNP Temporização. Detec. marcas
Manual DC 3 fios PNP Temporização. Detec. marcas

Categorias:

  • Sensores > Sensor de fibra óptica / amplificador de fibra óptica
  • OMRON > Sensores Fotoeléctricos > E3X

Produto novo em sua embalagem original com todas as garantias e certificações de OMRON

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

MAIS INFORMAÇÃO

Características

Amplificador de fibras digital com ajuste do potenciómetro

O E3X-NA é o amplificador ideal para aplicações de fibra comuns, oferecendo um ajuste fácil e rápido do potenciómetro e visualização em histograma.

  • Ajuste fácil com potenciómetro
  • Prevenção de interferência mútua
  • Tipos de resistência à água melhorados

Simple adjustment

simple adjustment 01 prod

Visualização em histograma com nível de luz, estado de comutação e indicadores de limite.

simple adjustment 02 prod

Ajuste simples da sensibilidade com o potenciómetro.

Ordering information

Pre-wired

Item

Order code (for pre-wired types with 2 m cable length)

NPN output

PNP output

Standard

E3X-NA11 2M

E3X-NA41 2M

Enhanced water resistance

E3X-NA11V 2M

E3X-NA41V 2M

Connector version

Item

Order code

NPN output

PNP output

Standard (fiber amplifier connector)1

E3X-NA6

E3X-NA8

Enhanced water resistance
(M8 4-pin connector)

E3X-NA14V

E3X-NA44V

Fiber amplifier connectors

Shape

Type

Comment

Order code


Fiber amplifier connector

2 m PVC cable

E3X-CN21


30 cm PVC cable
with M12 plug connector (4 pin)

E3X-CN21-M1J 0.3M

30 cm PVC cable
with M8 plug connector (4 pin)

E3X-CN21-M3J-2 0.3M

Specifications

Item

Standard

Enhanced water resistance

Output

NPN output

E3X-NA11, E3X-NA6

E3X-NA11V, E3X-NA14V

PNP output

E3X-NA41, E3X-NA8

E3X-NA41V, E3X-NA44V

Light source (wave length)

Red LED (625 nm)

Power supply voltage

12 to 24 VDC±10%, ripple (p-p): 10% max.

Protective circuit

Reverse polarity protection, output short-circuit protection, mutual interference prevention

Response time

Operation or reset: 200 µs max.

Sensitivity setting

8-turn endless adjuster (potentiometer)

Functions

OFF-delay timer: 40 ms (fixed)

Degree of protection

IEC 60529 IP50 (with protective cover attached)

IEC 60529 IP66 (with protective cover attached)


1.Order connector separately.

ETIM for 239768 Sensores (EC002651)

Nome da característicaTipo de tensão (EF000187)
Valor da característicaDC
Nome da característicaTipo de construção do invólucro (EF004008)
Valor da característicaCuboide
Nome da característicaClasse de proteção a laser (EF004027)
Valor da característicaOutro
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP50
Nome da característicaProcedimento de configuração (EF003994)
Valor da característicaAjuste manual
Nome da característicaIndicação (EF000350)
Valor da característicaGráfico de barras
Nome da característicaTipo de função de comutação (EF003963)
Valor da característicaProgramável/configurável
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaCabo
Nome da característicaMaterial do núcleo de fibra ótica (EF004137)
Valor da característicaPlástico
Nome da característicaMaterial da caixa protetora (EF001596)
Valor da característicaPlástico
Nome da característicaTipo de luz (EF004029)
Valor da característicaLuz verde
Nome da característicaMaterial do revestimento do cabo (EF004136)
Valor da característicaCloreto de polivinil (PVC)
Nome da característicaTipo de saída de comutação (EF003962)
Valor da característicaPNP
Nome da característicaClasse de proteção de operação (EF003982)
Valor da característicaClasse de segurança 0
Nome da característicaSaída analógica -10 V ... +10 V (EF006809)
Valor da característicaNão
Nome da característicaSaída analógica 0 V ... 10 V (EF006807)
Valor da característicaNão
Nome da característicaSaída analógica 0 mA ... 20 mA (EF006808)
Valor da característicaNão
Nome da característicaCom função de supressão (EF003968)
Valor da característicaNão
Nome da característicaSaída analógica 4 mA ... 20 mA (EF006810)
Valor da característicaNão
Nome da característicaCom função de tempo (EF003582)
Valor da característicaSim
Nome da característicaNúmero AWG (EF007010)
Valor da característica24
Nome da característicaSem corrente de carga (EF004028)
Valor da característica35 mA
Nome da característicaNúmero de saídas semicondutoras com função de sinalização (EF003945)
Valor da característica1
Nome da característicaAmplificador de altura (EF007284)
Valor da característica31.5 mm
Nome da característicaComprimento do amplificador (EF007335)
Valor da característica67.3 mm
Nome da característicaCorrente de saída max. (EF001315)
Valor da característica50 mA
Nome da característicaFrequência de comutação (EF003587)
Valor da característica2500 Hz
Nome da característicaNúmero de saídas energizadas por contato com função de sinalização (EF003946)
Valor da característica1
Nome da característicaAmplificador de largura (EF007095)
Valor da característica10 mm
Nome da característicaTensão de alimentação de corrente nominal DC (EF003980)
Valor da característica12 V
Nome da característicaTemperatura ambiente (EF002386)
Valor da característica-25 °C
