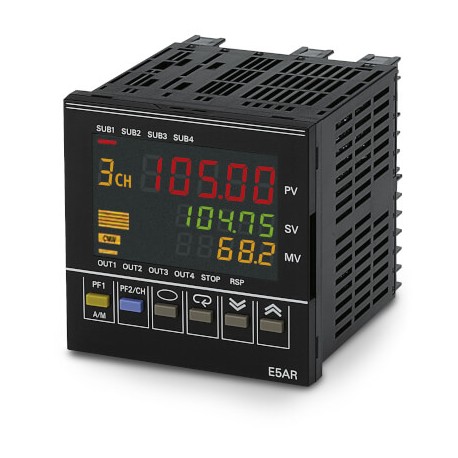

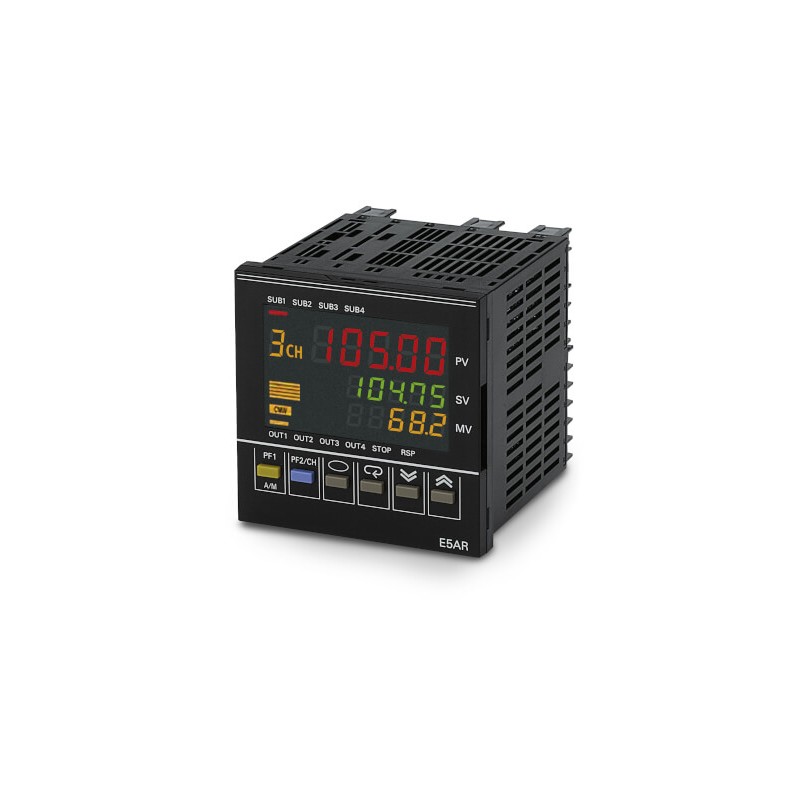

E5AR-PR4DF 100-240 VAC 129530 OMRON Controlador de temperatura, PROplus,(96x96)mm, 1/4 DIN Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

E5AR-PR4DF 100-240 VAC 129530 OMRON Controlador de temperatura, PROplus,(96x96)mm, 1/4 DIN

E5AR-PR4DF 100-240 VAC

129530

OMRON

Controlador de temperatura, PROplus,(96x96)mm, 1/4 DIN

Temp. controller, PROplus,(96x96)mm, 1/4 DIN;Pos. Prop. controller,4 x AUX,1 x Uni. & 4 x EV I/P & FDBK.,1 LP,100-240 VAC

Mais detalhes


Controlo de Temperatura e Processos > E5AR

Produto novo em sua embalagem original com todas as garantias e certificações de OMRON

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Características

Controladores de processo digitais com E/S múltipla de precisão e alta velocidade

A série E5_R fornece entradas de alta precisão (0,01°C para Pt100) e amostra de 50 ms e ciclo de controlo para todos os quatro ciclos. O Ajuste de redução de excesso de interferências exclusivo permite garantir um controlo robusto e sólido. A série R pode receber vários circuitos na mesma unidade, o E5ER 2 circuitos e o E5AR 4 circuitos, no máximo.

  • L48 x A96 x P110 / L96 x A96 x P110 mm
  • Modo de controlo: ON/OFF ou 2-PID
  • Saída de controlo: tensão (impulso), linear (mA) e posicionamento da válvula de relé
  • Fonte de alimentação: 100-240 VCA ou 24 VCA/VCC
  • Suportado pelo Software de PC CX-Thermo

Applications

Misturar dois fluxos: controlo da proporção

Utilizado em aplicações que requerem que um fluxo secundário seja misturado no fluxo principal, na proporção exacta, como nos casos de obtenção de tintas e misturas de iogurte com compota ou cloreto com água.

Controlar um recipiente de processamento

Num fermentador, o controlo rígido de todos os parâmetros, como temperatura, PH, nível e/ou pressão, é essencial para obter um produto de boa qualidade.

Interacção da pressão e da temperatura numa autoclave

A esterilização de produtos a temperaturas elevadas sob pressão exige um controlador rápido e preciso, como o E5_R.

Ordering information

Function

Loops

Input analog

Event Inputs

Number of outputs

Outputs

AUX outputs

Communication

Order code (96 × 96 mm)

100 to 240 VAC

24 VAC/DC

standard

1

1

2

2

QC,Q

4R

-

E5AR-Q4B AC100-240

E5AR-Q4B AC/DC24

standard

1

1

2

2

QC,Q

4R

RS-485

E5AR-Q43B-FLK AC100-240V

standard

1

1

6

2

QC,Q

4R

RS-485

E5AR-Q43DB-FLK AC100-240V

standard

1

1

6

4

QC,Q,C,C

4R

RS-485

E5AR-QC43DB-FLK AC100-240

E5AR-QC43DB-FLK AC/DC24

standard

max 2

2

4

2

QC,Q

4R

RS-485

E5AR-Q43DW-FLK AC100-240V

standard

max 2

2

4

4

QC,Q,QC,Q

4R

RS-485

E5AR-QQ43DW-FLK AC100-240

E5AR-QQ43DW-FLK AC/24

standard

max 4

4

4

4

QC,Q,QC,Q

4R

RS-485

E5AR-QQ43DWW-FLK AC100-240V

standard

1

1

2

2

C,C

4R

-

E5AR-C4B AC100-240

E5AR-C4B AC/DC24

standard

1

1

2

2

C,C

4R

RS-485

E5AR-C43B-FLK AC100-240V

standard

1

1

6

2

C,C

4R

RS-485

E5AR-C43DB-FLK AC100-240V

standard

max 2

2

4

2

C,C

4R

RS-485

E5AR-C43DW-FLK AC100-240V

standard

max 4

4

4

4

C,C,C,C

4R

RS-485

E5AR-CC43DWW-FLK AC100-240

E5AR-CC43DWW-FLK AC/DC24

valve

1

1 + pot

4

2

R,R

4R

-

E5AR-PR4DF AC100-240

E5AR-PR4DF AC/DC24

valve

1

1 + pot

4

4

R,R,QC,Q

4R

RS-485

E5AR-PRQ43DF-FLK AC100-240

E5AR-PRQ43DF-FLK AC/DC24

standard

1

1

2

2

QC,Q

4R

DeviceNet

E5AR-Q4B-DRT AC100-240V

E5AR-Q4B-DRT AC24V

standard

1

1

2

4

QC,Q,C,C

4R

DeviceNet

E5AR-QC4B-DRT AC100-240V

E5AR-QC4B-DRT AC24V

standard

max 2

2

-

4

QC,Q,QC,Q

4R

DeviceNet

E5AR-QQ4W-DRT AC100-240V

E5AR-QQ4W-DRT AC24V

standard

1

1

2

2

C,C

4R

DeviceNet

E5AR-C4B-DRT AC100-240V

E5AR-C4B-DRT AC24V

standard

max 4

4

-

4

C,C,C,C

4R

DeviceNet

E5AR-CC4WW-DRT AC100-240V

valve

1

1 + pot

-

2

R,R

4R

DeviceNet

E5AR-PR4F-DRT AC100-240V

E5AR-PR4F-DRT AC24V

valve

1

1 + pot

-

4

R,R,QC,Q

4R

DeviceNet

E5AR-PRQ4F-DRT AC100-240V

E5AR-PRQ4F-DRT AC24V

SV programmer

1

1

2

2

QC,Q

4R

-

E5AR-TQ4B AC100-240

E5AR-TQ4B AC/DC24

SV programmer

1

1

2

2

C,C

4R

-

E5AR-TC4B AC100-240

E5AR-TC4B AC/DC24

SV programmer

1

1

2

2

QC,Q

4R

RS-485

E5AR-TQ43B-FLK AC100-240

SV programmer

1

1

2

2

C,C

4R

RS-485

E5AR-TC43B-FLK AC100-240

SV programmer

1

1

10

2

QC,Q

10T

RS-485

E5AR-TQE3MB-FLK AC100-240

SV programmer

1

1

10

2

C,C

10T

RS-485

E5AR-TCE3MB-FLK AC100-240

SV programmer

1

1

10

4

QC,Q,C,C

10T

RS-485

E5AR-TQCE3MB-FLK AC100-240V

E5AR-TQCE3MB-FLK AC/DC24

SV programmer

max 2

2

4

2

QC,Q

4R

RS-485

E5AR-TQ43DW-FLK AC100-240

SV programmer

max 2

2

4

2

C,C

4R

RS-485

E5AR-TC43DW-FLK AC100-240

SV programmer

max 2

2

8

4

QC,Q,QC,Q

10T

RS-485

E5AR-TQQE3MW-FLK AC100-240

E5AR-TQQE3MW-FLK AC/DC24

SV programmer

max 4

4

8

2

C,C,C,C

10T

RS-485

E5AR-TCCE3MWW-FLK AC100-240

E5AR-TCCE3MWW-FLK AC/DC24

SV programmer

max 4

4

8

4

QC,Q,QC,Q

10T

RS-485

E5AR-TQQE3MWW-FLK AC100-240

SV programmer + valve

1

1 + pot

4

2

R,R

4R

-

E5AR-TPR4DF AC100-240

E5AR-TPR4DF AC/DC24

SV programmer + valve

1

1 + pot

8

4

R,R,QC,Q

10T

RS-485

E5AR-TPRQE3MF-FLK AC100-240

E5AR-TPRQE3MF-FLK AC/DC24
  • Note•Standard = heat and/or cool PID control, valve = valve positioning (relay up/down) (PRR)
  • •max 2 = 2 loops heat and/or cool or 1 loop cascade, ratio or remote SP
  • •max 4 = 4 loops heat and/or cool
  • •1, 2 or 4 = number of analog universal input 1 + pot = 1 universal and 1 slide wire feedback from valve
  • •QC = voltage (pulse) or current (switch), Q = voltage (pulse), C = current, 4R = 4 two pole relay, 2T = two transistor output NPN

Function

Loops

Input analog

Event Inputs

Number of outputs

Outputs

AUX outputs

Communication

Order code (48 × 96 mm)

100 to 240 VAC

24 VAC/DC

standard

1

1

2

2

QC+Q

4R

-

E5ER-Q4B AC100-240

E5ER-Q4B AC/DC24

standard

1

1

2

2

QC+Q

4R

RS-485

E5ER-Q43B-FLK AC100-240V

standard

1

1

2

4

QC+Q+C+C

4R

RS-485

E5ER-QC43B-FLK AC100-240

E5ER-QC43B-FLK AC/DC24

standard

1

1

6

2

QC+Q

2T

RS-485

E5ER-QT3DB-FLK AC100-240V

standard

max 2

2

4

2

QC+Q

2T

RS-485

E5ER-QT3DW-FLK AC100-240

E5ER-QT3DW-FLK AC/DC24

standard

1

1

2

2

C+C

4R

-

E5ER-C4B AC100-240

E5ER-C4B AC/DC24

standard

1

1

2

2

C+C

4R

RS-485

E5ER-C43B-FLK AC100-240V

standard

1

1

6

2

C+C

2T

RS-485

E5ER-CT3DB-FLK AC100-240V

standard

max 2

2

4

2

C+C

2T

RS-485

E5ER-CT3DW-FLK AC100-240

E5ER-CT3DW-FLK AC/DC24

valve

1

1 + pot

4

2

R+R

2T

-

E5ER-PRTDF AC100-240

E5ER-PRTDF AC/DC24

valve

1

1 + pot

-

4

R+R+QC+Q

4R

RS-485

E5ER-PRQ43F-FLK AC100-240

E5ER-PRQ43F-FLK AC/DC24

standard

1

1

2

2

QC+Q

2T

DeviceNet

E5ER-QTB-DRT AC100-240V

E5ER-QTB-DRT AC24V

standard

max 2

2

-

2

QC+Q

2T

DeviceNet

E5ER-QTW-DRT AC100-240V

E5ER-QTW-DRT AC24V

standard

1

1

2

2

C+C

2T

DeviceNet

E5ER-CTB-DRT AC100-240V

E5ER-CTB-DRT AC24V

standard

max 2

2

-

2

C+C

2T

DeviceNet

E5ER-CTW-DRT AC100-240V

E5ER-CTW-DRT AC24V

valve

1

1 + pot

-

2

R+R

2T

DeviceNet

E5ER-PRTF-DRT AC100-240V

E5ER-PRTF-DRT AC24V

SV programmer

1

1

2

2

QC+Q

4R

-

E5ER-TQ4B AC100-240

E5ER-TQ4B AC/DC24

SV programmer

1

1

2

2

C+C

4R

-

E5ER-TC4B AC100-240

E5ER-TC4B AC/DC24

SV programmer

1

1

2

2

QC+Q

4R

RS-485

E5ER-TQC43B-FLK AC100-240

E5ER-TQC43B-FLK AC/DC24

SV programmer

max 2

2

4

2

QC+Q

2T

RS-485

E5ER-TQT3DW-FLK AC100-240

E5ER-TQT3DW-FLK AC/DC24

SV programmer

max 2

2

4

2

C+C

2T

RS-485

E5ER-TCT3DW-FLK AC100-240

E5ER-TCT3DW-FLK AC/DC24

SV programmer + valve

1

1 + pot

4

2

R+R

2T

-

E5ER-TPRTDF AC100-240

E5ER-TPRTDF AC/DC24

SV programmer + valve

1

1 + pot

-

3

R+R+QC

4R

RS-485

E5ER-TPRQ43F-FLK AC100-240

E5ER-TPRQ43F-FLK AC/DC24
  • Note•Standard = heat and/or cool PID control, valve = valve positioning (relay up/down) (PRR)
  • •max 2 = 2 loops heat and/or cool or 1 loop cascade, ratio or remote SP
  • •max 4 = 4 loops heat and/or cool
  • •1, 2 or 4 = number of analog universal input 1 + pot = 1 universal and 1 slide wire feedback from valve
  • •QC = voltage (pulse) or current (switch), Q = voltage (pulse), C = current, 4R = 4 two pole relay, 2T = two transistor output NPN

Accessories

Terminal covers

Order code

Terminal cover for E5AR

E53-COV14

Terminal cover for E5ER

E53-COV15

E5_R/E5_R-T optional tools

Option

Order code

PC based configuration and tuning software CX-Thermo

EST2-2C-MV4

Specifications

Item

Thermocouple input type

K, J, T, E, L, U, N, R, S, B, W

RTD input type

Pt100

Linear input type

mA, V

Control mode

2-PID or ON/OFF control

Accuracy

±0.1% FS

Auto-tuning

yes

RS-485

optional

Event input

optional

Ambient temperature

-10 to 55°C

IP rating front panel

IP66

Sampling period

50 ms

Size in mm (H×W×D)

E5ER: 96×48×110
E5AR: 96×96×110
