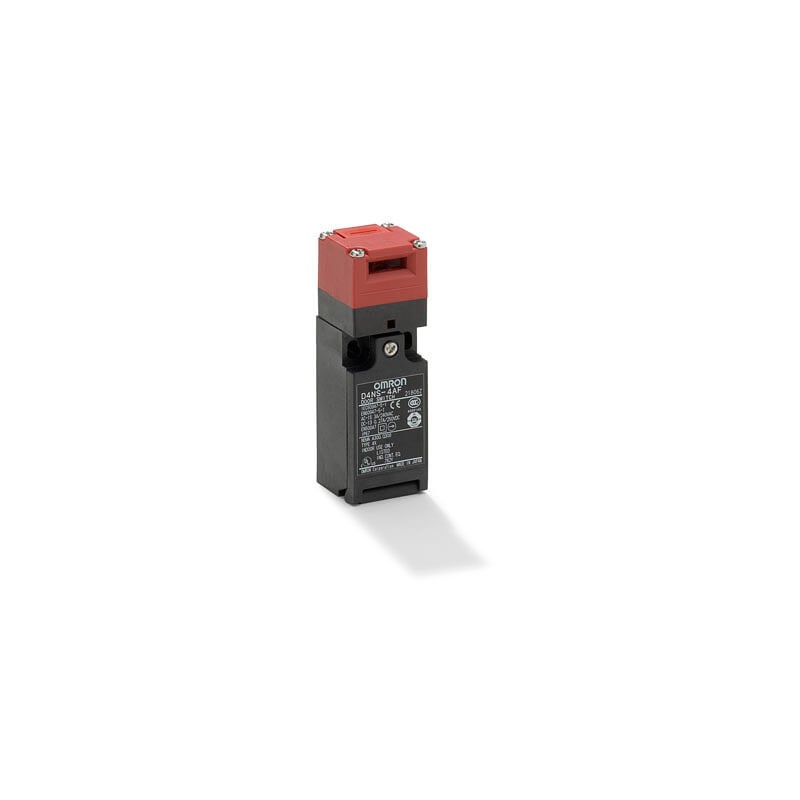

OMRON D4NS-8FF D4NS0048D D4NS8FF - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

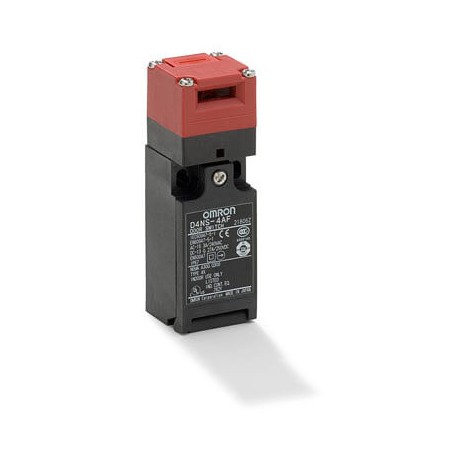

D4NS-8FF D4NS0048D D4NS8FF OMRON Plástico 2NC/1NA M20 2 entradas

Referência: D4NS-8FF

Código: D4NS0048D

Número de catálogo: D4NS8FF

Fabricante: OMRON

Descrição:

Plástico 2NC/1NA M20 2 entradas

Categorias:

  • Sensores > Interruptor de posição com atuador separado
  • OMRON > Produtos de Segurança > D4DL/DS/DH/DR/GL/NL/NH/NS

Produto novo em sua embalagem original com todas as garantias e certificações de OMRON

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 42,22 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 4-5 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Características

Interruptor de porta operado por chave em estrutura de plástico

A gama D4NS inclui modelos de três contactos com formas de contacto 2NF/1NF e 3NF, para além das formas de contacto anteriores, 1NF/1NA e 2NF. Também estão disponíveis modelos com conectores M12 e abertura da conduta, como, por exemplo, M20.

  • Gama com três contactos: Formas de contacto 2NF/1NF e 3NF
  • Gama com dois contactos 1NF/1NA e 2NF
  • Encontram-se disponíveis tipos de conector M12
  • Os contactos revestidos a ouro normalizados fornecem contacto de alta fiabilidade
  • Aplicável a cargas standard e a micro cargas

Ordering information

Switches (with approved direct opening contacts)

Type

Contact configuration

Conduit opening/connector

Order code

1-conduit

Slow-action

1NC/1NO

M20

D4NS-4AF

2NC

M20

D4NS-4BF

2NC/1NO

M20

D4NS-4CF

3NC

M20

D4NS-4DF

Slow-action MBB contact

1NC/1NO

M20

D4NS-4EF

2NC/1NO

M20

D4NS-4FF

Operation keys (order separately)

Type

Order code

Horizontal mounting


D4DS-K1

Vertical mounting


D4DS-K2

Type

Order code

Adjustable mounting (horizontal)


D4DS-K3

Adjustable mounting
(horizontal/vertical)


D4DS-K5

Specifications

Degree of protection

IP67 (EN60947-5-1) (This applies for the switch only. The degree of protection for the key hole is IP00.)

Durability1

Mechanical

1,000,000 operations min.

Electrical

500,000 operations min. for a resistive load of 3 A at 250 VAC

300,000 operations min. for a resistive load of 10 A at 250 VAC

Operating speed

0.05 to 0.5 m/s

Operating frequency

30 operations/minute max.

Direct opening force2

60 N min.

Direct opening travel2

10 mm min.

Minimum applicable load

Resistive load of 1 mA at 5 VDC (N-level reference value)

Protection against electric shock

Class II (double insulation)

Pollution degree (operating environment)

3 (EN60947-5-1)

Contact gap

2×2 mm min

Conditional short-circuit current

100 A (EN60947-5-1)

Rated open thermal current (Ith)

10 A (EN60947-5-1)

Ambient temperature

Operating:-30°C to 70°C with no icing

Note:The above values are initial values.


1.The durability is for an ambient temperature of 5°C to 35°C and an ambient humidity of 40 to 70%. For more details, consult your Omron representative.

2.These figures are minimum requirements for safe operation.

ETIM for 163115 Sensores (EC002592)

Nome da característicaCategoria de segurança contra explosão para poeira (EF003998)
Valor da característicaNenhum
Nome da característicaTipo de construção do invólucro (EF004008)
Valor da característicaCuboide
Nome da característicaTipo de contacto de comutação (EF003591)
Valor da característicaElemento de comutação de ação lenta
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP67
Nome da característicaTipo de interface para comunicação de segurança (EF003956)
Valor da característicaNenhum
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaEntrada de cabo métrico
Nome da característicaTipo de interface (EF006977)
Valor da característicaNenhum
Nome da característicaMaterial da caixa protetora (EF001596)
Valor da característicaOutro
Nome da característicaCategoria de segurança contra explosão de gás (EF003997)
Valor da característicaNenhum
Nome da característicaCom indicação de estado (EF001602)
Valor da característicaNão
Nome da característicaAdequado para funções de segurança (EF001597)
Valor da característicaSim
Nome da característicaAbertura forçada (EF006694)
Valor da característicaNão
Nome da característicaNúmero de contatos como inversores (EF008257)
Valor da característica0
Nome da característicaNúmero de contatos como contato normalmente aberto (EF008256)
Valor da característica1
Nome da característicaCorrente nominal de operação Ie em AC-15, 230 V (EF001385)
Valor da característica3 A
Nome da característicaNúmero de contatos auxiliares de segurança (EF006940)
Valor da característica0
Nome da característicaCorrente nominal de operação Ie em DC-13, 230 V (EF001386)
Valor da característica0.27 A
Nome da característicaNúmero de contatos como contato normalmente fechado (EF008255)
Valor da característica2
Nome da característicaSensor de largura (EF007094)
Valor da característica56 mm
Nome da característicaAltura do sensor (EF007283)
Valor da característica30 mm
Nome da característicaComprimento do sensor (EF007334)
Valor da característica88 mm
Nome da característicaTemperatura ambiente durante a operação (EF007515)
Valor da característica-30 °C
