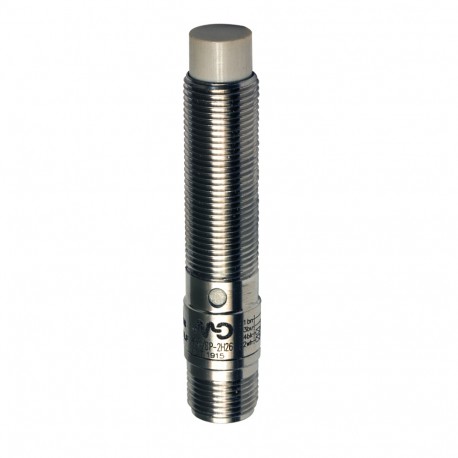

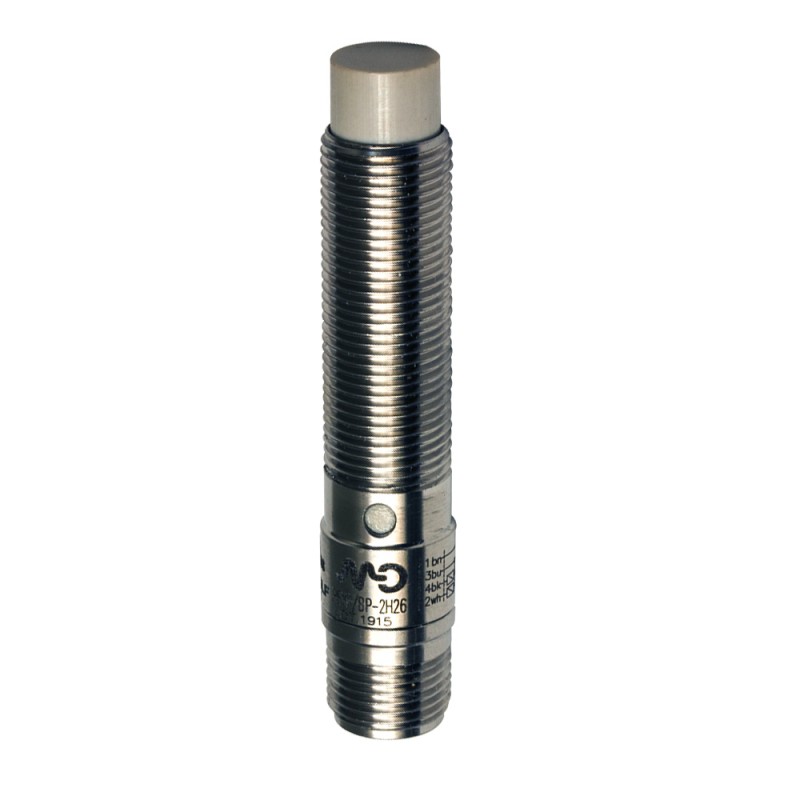

MICRO DETECTORS PFM1/AP-2H PFM1/AP-2H - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PFM1/AP-2H MICRO DETECTORS Sensor indutivo M12 cabo padrão/PNP conector M12

Referência: PFM1/AP-2H

Fabricante: MICRO DETECTORS

Descrição:

Sensor indutivo M12 cabo padrão/PNP conector M12

Categorias:

  • MICRO DETECTORS > Encoders

Produto novo em sua embalagem original com todas as garantias e certificações de MICRO DETECTORS

  • Mais informação
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 45,54 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 4-6 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Características técnicas

Nominal distância de detecção4mm
Operanting distância0...3,24 mm
Alvo padrão12x12mm FE360
Fator De Correçãocobre: 0,33 / alumínio: 0,40 / bronze: 0,50 / aço inoxidável: 0,80
Térmica deriva do Sr< 10%
Precisão De Repetição5% (UB 24V Ta=23°C ±5°C)
Histerese1 ... 20%

Saídas

Tipo de saídaPNP
Função De SaídaNENHUM
Frequência de comutação2kHz

Dados elétricos

Tensão De Funcionamento10 - 30Vdc
Nenhum-Carga da corrente de alimentação≤ 15mA
Corrente de carga≤ 200mA
A corrente de fuga≤ 15µA
Queda de tensão de saída≤ 2V @200mA
Max ondulação de conteúdo≤10%
Indicadores LEDAmarelo LED de estado de saída
O tempo de atraso antes de a disponibilidade50ms
Proteção contra curto-circuitoSim (auto-reset)
Protecção Contra Inversão De PolaridadeSim
Proteção contra cargas indutivasSim

Dados mecânicos

DimensõesM12 x 1 / L = 64,6 mm
MontagemSem blindagem
Peso30g
Material Da Carcaçade aço inoxidável AISI316L
LigaçõesPlug M12
De Cabeça Ativos MaterialPPS
Torque de aperto25Nm
Temperatura de operação-40°C...+80°C (100°C para curto de exposição durante o processo de limpeza)

Teste/Aprovações

AprovaçõesCEcULus
A compatibilidade electromagnéticaIEC 60947-5-2
Choques e vibraçõesVibração IEC 60068-2-6 / Choque IEC 60068-2-27
Grau de proteçãoIP 67 (EN60529) - IP68 (1 a 7 dias) - IP69K

Acessórios

Acessórios Fornecidos2 porcas M12x1

Os diagramas elétricos das conexões


Conector


Dimensão (mm)



Instalação



As curvas de resposta

Disassamento Parallelo


DATASHEET - PDF
