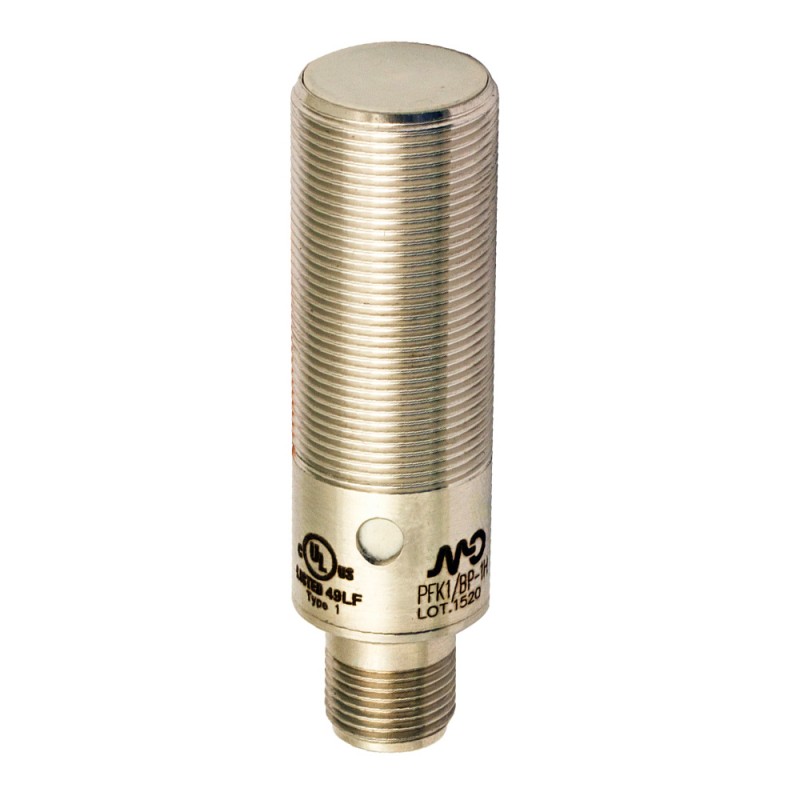

MICRO DETECTORS PFK1/BP-3HV5 PFK1/BP-3HV5 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PFK1/BP-3HV5 MICRO DETECTORS Sensor indutivo D18 blindado LD NO+NC/PNP conector M12

Referência: PFK1/BP-3HV5

Fabricante: MICRO DETECTORS

Descrição:

Sensor indutivo D18 blindado LD NO+NC/PNP conector M12

Categorias:

  • MICRO DETECTORS > Encoders

Produto novo em sua embalagem original com todas as garantias e certificações de MICRO DETECTORS

  • Mais informação
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Características técnicas

Nominal distância de detecção5mm
Operanting distância0...4 mm
Alvo padrão18x18mm FE360
Fator De Correçãocobre: 0,25 / alumínio: 0,35 / bronze: 0,40 / aço inoxidável: 0,70
Térmica deriva do Sr< 10%
Precisão De Repetição5% (UB 24V Ta=23°C ±5°C)
Histerese1 ... 20%

Saídas

Tipo de saídaNPN
Função De SaídaNENHUM
Frequência de comutação1,5 kHz

Dados elétricos

Tensão De Funcionamento10 - 30Vdc
Nenhum-Carga da corrente de alimentação≤ 15mA
Corrente de carga≤ 200mA
A corrente de fuga≤ 10µA
Queda de tensão de saída≤ 2V @200mA
Max ondulação de conteúdo≤10%
Indicadores LEDAmarelo LED de estado de saída
O tempo de atraso antes de a disponibilidade50ms
Proteção contra curto-circuitoSim (auto-reset)
Protecção Contra Inversão De PolaridadeSim
Proteção contra cargas indutivasSim

Dados mecânicos

DimensõesM18 x 1 / L = 63,1 mm
MontagemBlindado
Peso55 g
Material Da Carcaçade aço inoxidável AISI316L
LigaçõesPlug M12
De Cabeça Ativos MaterialPPS
Torque de aperto50Nm
Temperatura de operação-40°C...+80°C (100°C para curto de exposição durante o processo de limpeza)

Teste/Aprovações

AprovaçõesCEcULus
A compatibilidade electromagnéticaIEC 60947-5-2
Choques e vibraçõesVibração IEC 60068-2-6 / Choque IEC 60068-2-27
Grau de proteçãoIP 67 (EN60529) - IP68 (1 a 7 dias) - IP69K

Acessórios

Acessórios Fornecidos2 porcas M18x1

Os diagramas elétricos das conexões


Conector


Dimensão (mm)



Instalação



As curvas de resposta

Disassamento Parallelo
