MICRO DETECTORSEncodersAK1/A0-3H MICRO DETECTORS Sensor indutivo M18 blindado NO conector M12

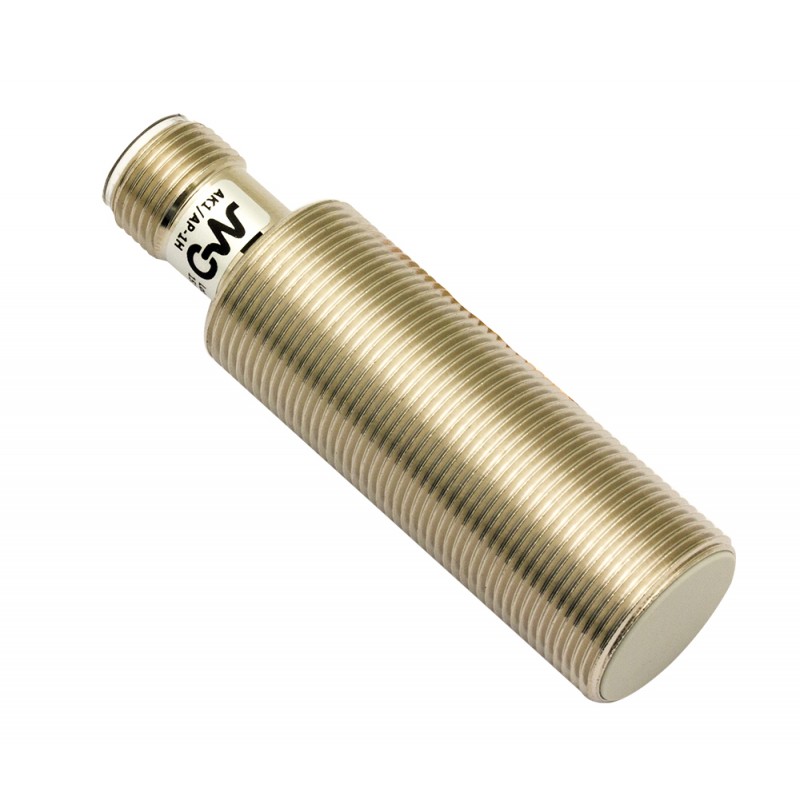

MICRO DETECTORS AK1/A0-3H AK1/A0-3H - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

AK1/A0-3H MICRO DETECTORS Sensor indutivo M18 blindado NO conector M12

Referência: AK1/A0-3H

Fabricante: MICRO DETECTORS

Descrição:

Sensor indutivo M18 blindado NO conector M12

Categorias:

  • MICRO DETECTORS > Encoders

Produto novo em sua embalagem original com todas as garantias e certificações de MICRO DETECTORS

  • Mais informação
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 45,26 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 4-6 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Características técnicas

Nominal distância de detecção8mm
Operanting distância0...6,5 mm
Alvo padrão24x24mm FE360
Fator De Correçãocobre: 0,40 / alumínio: 0,45 / bronze: 0,50 / aço inoxidável: 0,75
Térmica deriva do Sr< 10%
Precisão De Repetição5% (UB 24V Ta=23°C ±5°C)
Histerese1 ... 20%

Saídas

Tipo de saídaNPN/PNP
Função De SaídaNENHUM
Frequência de comutação150Hz

Dados elétricos

Tensão De Funcionamento10 - 30Vdc
Nenhum-Carga da corrente de alimentação≤ 20mA
Corrente de carga3...100mA
A corrente de fuga≤ 0,8 mA
Queda de tensão de saída≤ 2,8 V @100mA
Max ondulação de conteúdo≤10%
Indicadores LEDAmarelo LED de estado de saída
O tempo de atraso antes de a disponibilidade50ms
Proteção contra curto-circuitoSim
Protecção Contra Inversão De PolaridadeSim
Proteção contra cargas indutivasSim

Dados mecânicos

DimensõesM18 x 1 / L = 64mm
MontagemBlindado
Peso55 g
Material Da CarcaçaLatão niquelado
LigaçõesPlug M12
De Cabeça Ativos MaterialPBT
Torque de aperto25Nm
Temperatura de operação-25°C...+70°C

Teste/Aprovações

AprovaçõesCEUR
A compatibilidade electromagnéticaIEC 60947-5-2
Choques e vibraçõesVibração IEC 60068-2-6 / Choque IEC 60068-2-27
Grau de proteçãoIP 67 (EN60529)

Acessórios

Acessórios Fornecidos2 porcas M18x1

Os diagramas elétricos das conexões


Conector


Dimensão (mm)



Instalação



As curvas de resposta

Disassamento Parallelo


DATASHEET - PDF

Título
Tamanho
Tipo
PDF CATALOGUE MICRODETECTORS EN
79 Mbytes
