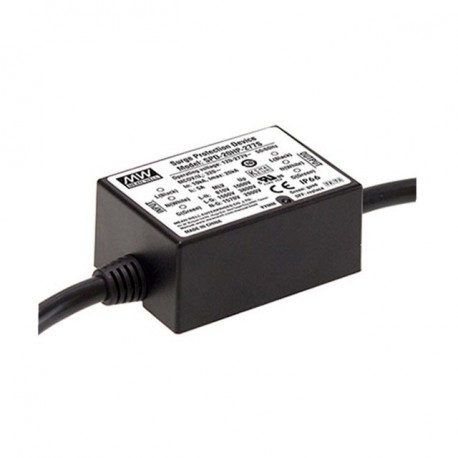

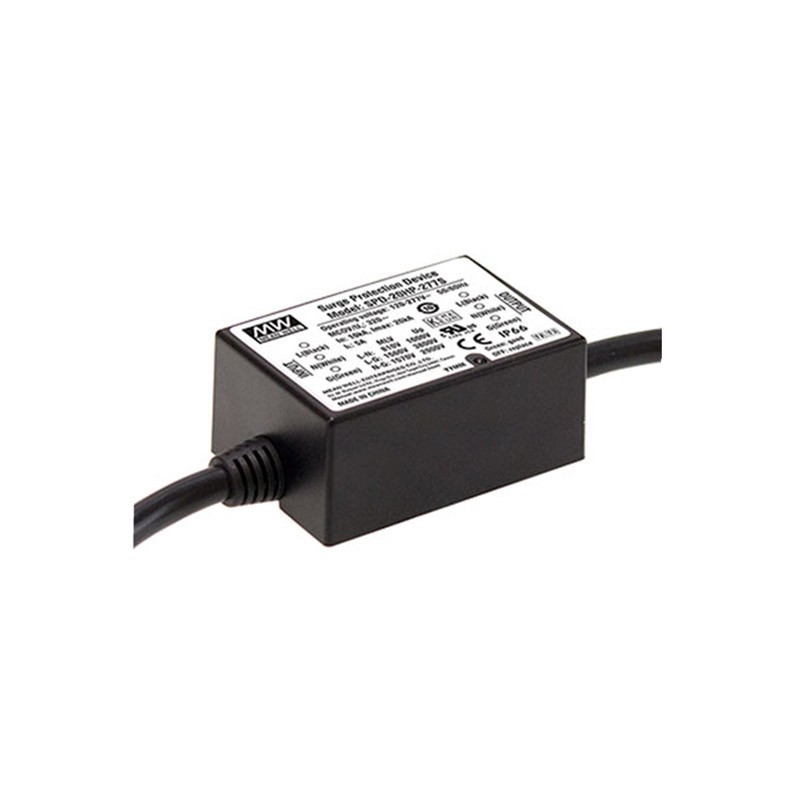

SPD-20HP-277S MEANWELL Protetor de transientes.Entrada 120-277VCA, Proteção 3800V L-G. Corrente max. 20kA.Li..

Protetor de transientes.

Formato de caixa de plásticoIP66.

Intervalo de tensão de entrada120-277Vca. 47-63Hz.

Tensão Máxima de trabalho contínuo320Vca.

Tensão de proteçãonominal810Ve máxima1000V(entre linha-neutro).

Tensão de proteçãonominal1560Ve máxima3800V(entre linha-terra).

Tensão de proteçãonominal1570Ve máxima2900V(entre neutro-terra).

Corrente nominal de descarga 10kA.

Máxima corrente transitória 20kA.

Tempo de resposta <8/20µs.

Acesso em série com a rede elétrica.

Led Indicador de funcionamento.

Cabo com dupla isolação.Proteção térmica.

Temperatura de trabalho: de-40ºCaté+75ºCde temperatura ambiente.

Dimensões (Comprimento x Largura x Altura) [mm]:71,6 x 67,7 x 32.

3 anos de garantia.

Fabricante: MEAN WELL.

Os protetores da série SDP-20HP são dispositivos de alto desempenho projetados para proteger os equipamentos sensíveis de uma instalação quando temos problemas com a rede elétrica. Os transitórios ou variações de tensão de alta intensidade ocorrem, normalmente, na rede elétrica devido a mudanças bruscas no consumo ou outros problemas de fornecimento de energia elétrica. Isso gera uma sobretensão na rede elétrica de alta energia que pode danificar os equipamentos conectados. A série SPD-20HP nos permitem proteger qualquer equipamento eletrônico sensível como por exemplo, os transformadores LED, ou diodo EMISSOR de luz drivers em iluminação pública ou computadores ligados em áreas com problemas na rede elétrica como polígonos industriais.

A instalação é feita em série com a rede elétrica, possuem um led indicador de funcionamento visível que nos avisa quando é necessário a troca do mesmo devido ao fim de vida.

Para o seu correto funcionamento, devemos ter uma boa tomada de terra, porque no caso de sobretensão o excesso de energia é derivada a terra. Devemos ter uma impedância inferior a 3 ohms, para que a tomada de terra funcione corretamente.

Este equipamento não nos protege em caso de queda de raio direta que pode chegar a gerar uma tensão de mais de um milhão de volts. Para este tipo de problema existem protetores específicos para raios.

Com carcaça de plástico IP66. A série SDP-20HP de alto desempenho tem uma alta eficiência, projetada para aplicações de iluminação de estradas, iluminação para exterior e centros comerciais, iluminação pública, túnel, iluminação de aquários, sinalização digital, iluminação viária, etc., em Conformidade com a norma UL1449 e a EN61643-11.

A proteção de temperatura elimina qualquer possível problema de incêndio, mesmo no caso de que os varistores tenham chegado ao fim de sua vida. A proteção desses equipamentos é feita através de varistores que vão reduzindo a sua vida de acordo com o número e a intensidade dos transitórios. Podendo suportar um transitório de 20.000 amperes, ou 1.000.000 de transitórios de 240A.

A série SPD oferece a máxima proteção graças a que limita de forma muito precisa e rápida da tensão de transição que pode chegar aos equipamentos ligados ao mesmo.
