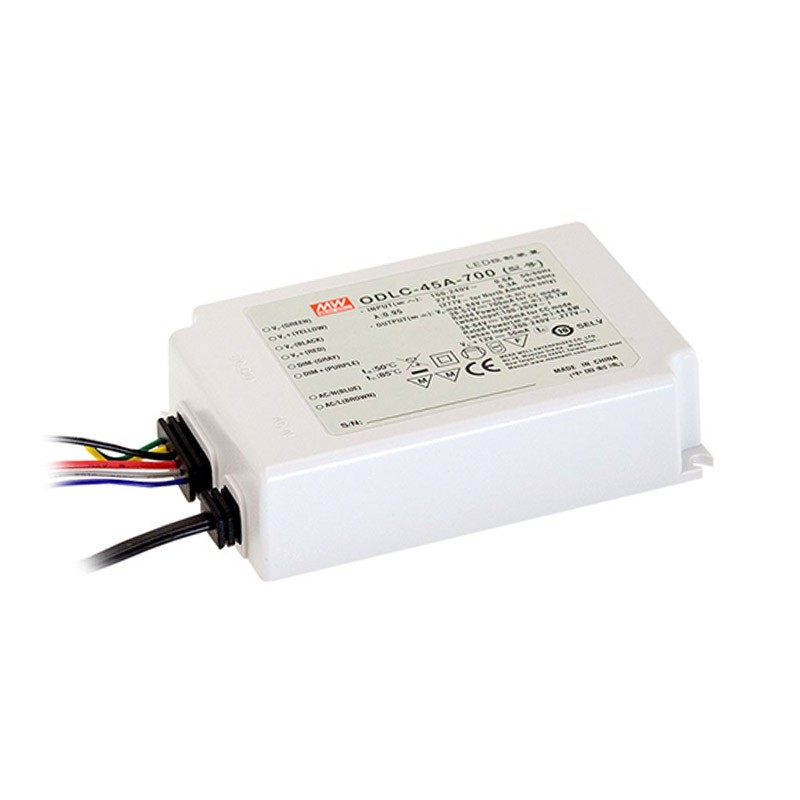

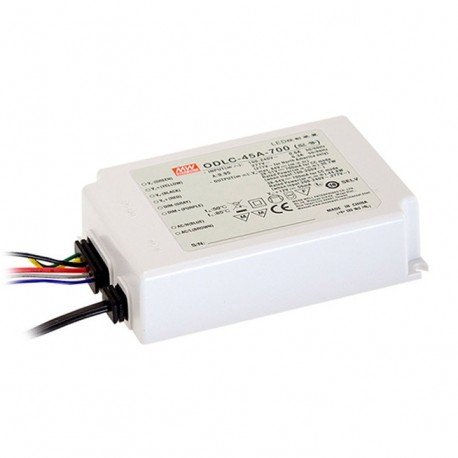

ODLC-45A-700 MEANWELL Driver de LED, Entrada: 90-295V, CA, Saída: 700mA. 44,8 W, Intervalo de Tensão 38-64V ..

LED driver regulável.

Especialmente projetado para alimentar LEDs diretamente na corrente constante.

Formatação em caixa de plástico resistenteIP67.

Faixa de entrada90-295Vca47-63Hz.

Saída em corrente constante de700mA.

Intervalo de tensão de saída em modo de corrente constante de38 a 64Vccsegundo pressupõe a carga.

Potência:44,8 W.

Eficiência típica:85%.

Regulaçãode 0% a 100% da intensidade de saída de um controlador0-10V / 1-10Vou sinal PWM de 10V com uma frequência de 100Hz a 3KHz. Com a regulamentação podemos desligar a saída, mas precisamos que seja um controlador de 0-10V. Os reguladores 1-10V ao não chegar a dar 0V não apagam a saída.

Tipo de entrada II sem tomada de terra.

Factor de correcção de potência>0.92a 230Vca a plena carga.

SaídaAuxiliar 12V/50mA.

Consumo sem carga <0,5 W.

Faixa de temperatura de operação de caixaTca partir de-20ºC.até+85ºC.

Dimensões (Comprimento x Largura x Altura):111 x 77 x 28,5 mm

3 anos de garantia.

Fabricante: MEAN WELL.

A série ODLC são LED drivers projetados para trabalhar diretamente com leds (placas de LED ou COBs), não com tiras de LED. Devem ser equipamentos que são fonte de alimentação em corrente constante. A versão tem uma saídaauxiliarde12V/50mA.Com invólucro de plástico, feitos para aplicações de iluminação em externa e interna. Baixa corrente de ondulação, sem cintilação (flicker-free).

Essa fonte funciona em modo de Corrente Constante quando ligar os LEDs diretamente que tenham uma tensão dentro da Faixa de Tensão de Saída em modo de Corrente Constante e fluxo de trabalho igual à corrente de saída.

Essas fontes podem regular com reguladores de ativos ou passivos de0-10Vou1-10V, sinal de 10V PWM de 100Hz a 3KHz. Não funciona com reguladores Triac de corte de fase.(Não confundir com reguladores de TRIACs, de corte de fase. Este driver não é possível regular com um Triac).Com regulador de ativos que possam dar 0V permite desligar a saída, sem a necessidade de um interruptor. Com reguladores 1-10V só podemos chegar a 10% de regulamentação sem desligar a saída. Se você deseja regular tiras LED recomendamos a série ODLV ou PWM.

Compatível com qualquer controlador 0-10V ou 1-10V de mercado, tanto ativos como passivos. Alguns modelos compatíveis testados são:

MEAN WELL: DAP-04S01 (compatível com qualquer botão de pressão normalmente aberto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

Diodo EMISSOR de luz BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podemos colocar umas 20 fontes por cada controlador. A distância máxima é de 100 metros entre o controlador e o controlador.
