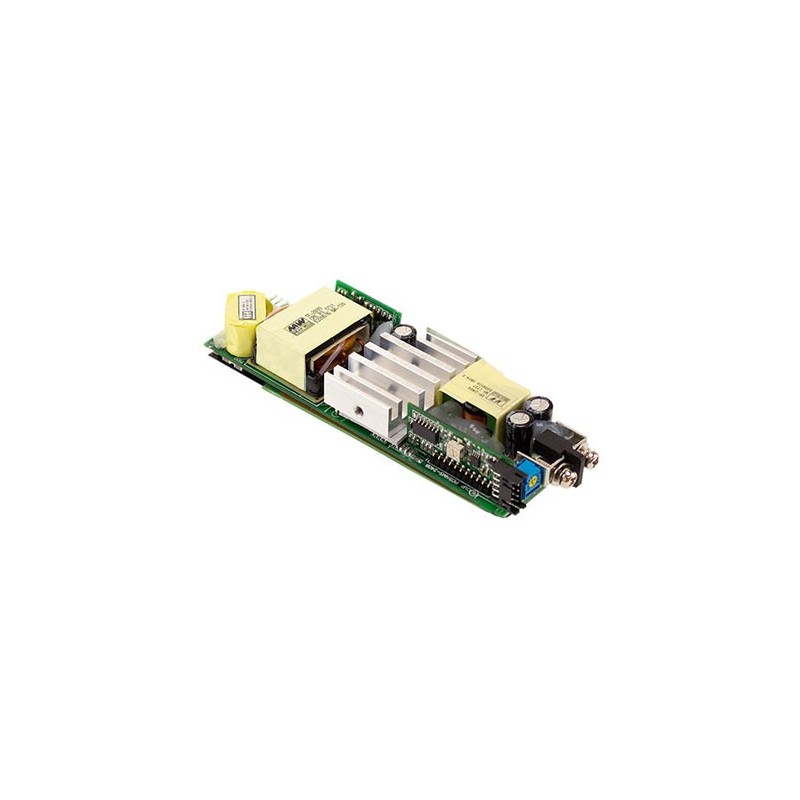

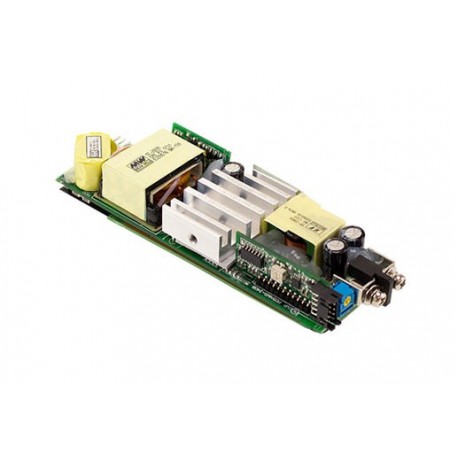

NMS-240-05 MEANWELL Módulo para NMP Saída 5Vcc (3-6Vdc) 36A 180W 1 oco (slot) Certificação médica

Módulo para a série NMS de 180W.

Módulos para as fontes modulares NMS. Fonte médica2 x MOPP.

Módulo 1 oco(slot) para inserir os chassis de fontes modulares da sérieNMP.

Tensão de saída5Vcc. Ajustável pelo potenciômetro e sinal externo3-6Vcc.

Intensidade de saída36A. Faixa de corrente de saída 0-36A segundo pressupõe a carga.

Intensidade máxima de saída programável através de sinal externo entre 40-100%.

Potência máxima:180W.

Fonte certificada paraaplicações médicas2 x MOPP(primário e secundário) e 1 x MOPP (primário e terra). Adequada para aplicaçõesBF.

Tensãode saídaprogramávelos módulos através de sinal externo de 1-5Vcc.

Correntede saídaprogramávelentre 40% e 100% dos módulos através de sinal externo de 1-5Vcc.

Módulos paralelizables.

Tipo de entrada I com tomada de terra.

Factor de correcção de potência>0,95a 230Vca a plena carga.

Alarmes de temperatura e saída correta DC-OK.

Ligar e desligar remoto de todas as saídas do chassi ou em cada módulo de forma independente.

Saída auxiliar no chassi de 5V 1,5 A e em cada módulo de 5V 10mA.

Função de sensing em cada módulo, para compensar a queda de tensão nos cabos.

Baixa corrente de fuga à terra<400µA. Corrente de contato<100µA.

Proteção contra curto-circuito, sobre carga, tensão e temperatura.

Faixa de temperatura de operação de caixaTca partir de-30até+70ºC.

Dimensões (Comprimento x Largura x Altura):250 x 89 x 41mm.

5 anos de garantia.

Fabricante: MEAN WELL.

A série NMP são fontes modulares para aplicações médicas tipo BF (body floating), aplicações de diagnóstico, equipamentos, scanner, instrumentação, telecomunicações e automação.

Consistem em um chassi que permite integrar 4 ou 6 módulos, que nos permitem escolher de forma muito versatil as tensões de saída. Estes módulos têm uma ampla faixa de ajuste da tensão de saída. Se nós temos uma equipe com diferentes tensões de saída não precisamos utilizar uma fonte para alimentar cada componente, assim aumentamos a eficiência e reduzimos as emissões EMC totais, o que nos vai simplificar a certificação do equipamento. Também nos permite crescer ou aumentar (se tivermos algum oco livre) sendo capaz de inserir mais módulos de saída em um futuro para ampliar a potência ou tensões de saída de nosso sistema.

Os módulos de saída NMP permite ajustar a tensão e corrente de saída através de um sinal externo de 1-5V e também podemos configurar a tensão através de um potenciômetro. É possível ligar e desligar remotamente cada módulo ou todos os módulos a vez do sinal de ligar e desligar remoto do chassi. Os módulos são paralelizables e serializáveis, o que nos permite um maior leque de configurações das saídas. Também dispomos de uma saída auxiliar no chassi e também em cada módulo, a fim de alimentar alguma eletrônica necessária para controlar o computador.

O ventilador controlado por temperatura interna, de tal forma que gira com a velocidade necessária para manter o equipamento bem refrigerado, sem gerar mais ruído do que o necessário.

A série NMP são certificados CE, UL, EAC e com a terceira edição da regulamentação médica 60601-1.

A série NMP é a solução mais versátil para escolher diferentes tensões de saída.
