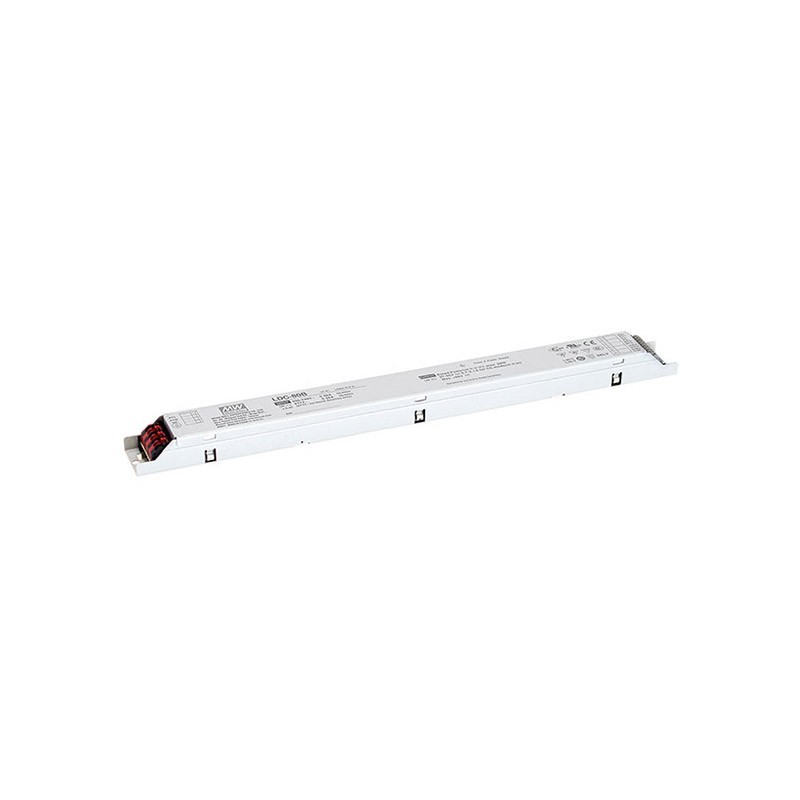

LDC-80B MEANWELL Driver de LED, Entrada: 180-295VCA, Potência: 80W.Faixa de Tensão 27-56V.Ajustável 700-2100..

LED driver regulável com potência constante.

Especialmente projetado para alimentar LEDs diretamente na corrente constante.

Formato de caixa metálica tipo reatorIP20.

Faixa de entrada180-295Vca47-63Hz.

Faixa de saída em corrente constante700-2100mA.Ajustável através de resistência (700-2100mA).

Potência máxima de saída entre1400-2100mA.

Intervalo de tensão de saída em modo de corrente constante de27 a 56Vccsegundo pressupõe a carga e, de acordo com o ajuste da corrente de saída.

Potência:80W.

Eficiência típica:90%.

Regulaçãode 0% a 100% da intensidade de saída de um controlador0-10V / 1-10V,sinal PWM de 10V com uma frequência de 100Hz a 3KHz ou resistência de 0 a 100K Ohms. Com a regulamentação podemos desligar a saída, mas precisamos que seja um controlador de 0-10V. Os reguladores 1-10V ao não chegar a dar 0V não apagam a saída.

Tipo de entrada I com tomada de terra.

Factor de correcção de potência>0,95a 230Vca carga superior a 50%.

Baixa ondulação de <3%sem cintilação.

Distorção harmônicaTHD <10%com carga superior a 50%.

Entrada de sensor de temperatura NTC.

Consumo sem carga <0,5 W.

Faixa de temperatura de operação de caixaTca partir de-25ºCaté+85ºC.

Dimensões (Comprimento x Largura x Altura):320 x 30 x 21mm.

5 anos de garantia.

Fabricante: MEAN WELL.

A série LDC-80 são LED drivers com função de potência constante. Dar uma saída em corrente constante que pode ser ajustado através de uma resistência externa conectada entre os terminais IADJ. Isso nos permite ajustar a corrente de saída entre 700 e 2100mA. A faixa de tensão de saída é ajustada para poder obter a máxima potência entre 1400 e 2100mA. Desta forma, podemos obter a máxima potência de saída, embora ajustamos para diferentes valores de corrente. As fontes de potência constante oferecem uma ampla faixa operacional (tensão + corrente), permitindo usar um modelo para diferentes aplicações com diferentes requisitos de corrente e tensão. Dispõe de uma entrada de sensor de temperatura através de um NTC, o que nos permite reduzir a corrente de saída e proteger os LEDs em caso de excesso de aquecimento dos mesmos (sensor não incluído).

Têm uma mínima ondulação de proporcionar luz da máxima qualidade, e sem cintilação. Também têm uma pequena distorção harmônica para evitar gerar problemas na rede elétrica e um elevado factor de correcção de potência.

Esta fonte é projetada para trabalhar diretamente com leds (placas de LED ou COBs), não com tiras de LED. Devem ser equipamentos que são fonte de alimentação em corrente constante.

Essa fonte funciona em modo de corrente constante quando ligar os LEDs diretamente que tenham uma tensão dentro da faixa de tensão de saída em modo de corrente constante e fluxo de trabalho igual à corrente de saída. A corrente de saída pode ser ajustado por meio de uma resistência externa.

A série LDC-80 são LED drivers de classe I com tomada de terra e de potência de saída limitada (classe 2).

Com caixa metálica tipo reator IP20, a série LDC-80 tem uma alta eficiência, projetada para aplicações de painéis de iluminação LED, iluminação de interiores e dada a sua forma alongada em forma de lastro, são ideais para iluminação de LED on-line.

Têm todo o tipo de proteções contra sobre carga, curto-circuito, sobre tensão de saída, temperatura do driver e os próprios LEDs.

São certificados CE, ENEC, UL, MM, CCC para uso em diversas aplicações e países.

Pode-Se regular com reguladores de ativos ou passivos de0-10Vou1-10V, sinal de 10V PWM de 100Hz a 3KHz ou por resistência de 0 a 100KOhmios. Não funciona com reguladores Triac de corte de fase.(Não confundir com reguladores de TRIACs, de corte de fase. Este driver não é possível regular com um Triac).Com regulador de ativos que possam dar 0V permite desligar a saída, sem a necessidade de um interruptor. Com reguladores 1-10V só podemos chegar a 10% de regulamentação sem desligar a saída. Se pretende regular as tiras de LED recomendamos a série PWM.

Compatível com qualquer controlador 0-10V ou 1-10V de mercado, tanto ativos como passivos. Alguns modelos compatíveis testados são:

MEAN WELL: DAP-04S01 (compatível com qualquer botão de pressão normalmente aberto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

Diodo EMISSOR de luz BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podemos colocar umas 20 fontes por cada controlador. A distância máxima é de 100 metros entre o controlador e o controlador.
