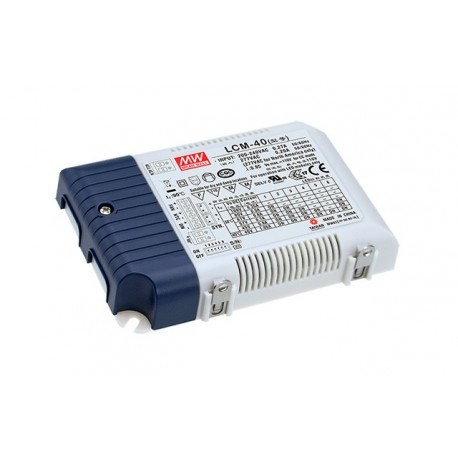

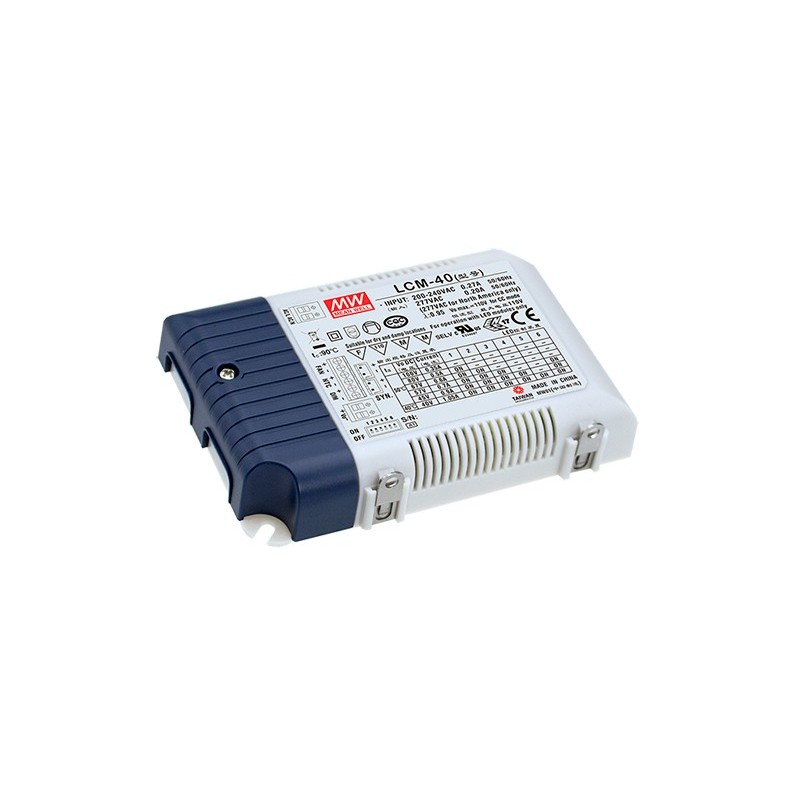

LCM-40EO MEANWELL Driver de LED, Entrada: 180-295 VCC, Saída: 350 a 1050mA, Potência 42W, Escala de tensão: ..

LED driver regulável sem fio EnOcean.

Especialmente projetado para alimentar LEDs diretamente na corrente constante.

Formatação em caixa de plásticoIP20.

Faixa de entrada180-295Vca47-63Hz.

Saída em corrente selecionável através do micro-interruptor350, 500, 600, 700, 900 ou 1050mA.

Eficiência típica:91%.

Regulaçãosem fio EnOceande 0% a 100% da intensidade de saída.

Com a regulamentação podemos ligar, desligar e regular a saída, sem a necessidade de cabos.

Regulaçãode 0% a 100% da intensidade de saída de um controladorZero-10V ou 1-10V, sinal PWM de 10V com uma frequência de 100Hz a 3KHz ou resistência de 0 a 100K Ohms. Com a regulamentação podemos desligar a saída, mas precisamos que seja um controlador de 0-10V. Os reguladores 1-10V ao não chegar a dar 0V não apagam a saída.

Sincronização: podemos sincronizar até10 unidadesatravés dos cabos LCM-xxx-SYNC de tal forma que ao regular uma fonte as outras fazem a mesma regulação, sem a necessidade de estar conectados ao sistema EnOcean.

Tipo de entrada II sem tomada de terra.

Factor de correcção de potência>0,975a 230Vca a plena carga.

Faixa de temperatura de operação de caixaTca partir de-30ºCaté+60ºC.

Dimensões (Comprimento x Largura x Altura):123,5 x 81,5 x 23mm.

3 anos de garantia.

Fabricante: MEAN WELL.

Esta fonte é projetada para trabalhar diretamente com leds (placas de LED ou COBs), não com tiras de LED. Devem ser equipamentos que são fonte de alimentação em corrente constante.

Essa fonte funciona em modo de Corrente Constante quando ligar os LEDs diretamente que tenham uma tensão dentro da Faixa de Tensão de Saída em modo de Corrente Constante e fluxo de trabalho igual à corrente de saída.Certifique-se de ajustar a corrente de saída desejada usando o seletor de corrente.
Para mais informações consulte a ficha técnica no n.o anexos.

Esta versão (EO) é regulada pelo sistema sem fioEnOcean. EnOcean é um protocolo aberto sem fios. Uma das principais características é que os botões para fazer a regulação não precisam nem pilhas ou alimentação. Com a própria força do impulso mecânico, ao pressionar o botão, envia um sinal que recebem os drivers LCM-EO e permite ligar, desligar e regular a luminária. Este sistema é ideal para a renovação de instalações, por não ter que fazer nenhum tipo de fiação. Em condições abertas a comunicação sem fio pode chegar a até 300 metros de distância, com paredes e outros obstáculos, esta distância pode ser reduzida, mas podemos também usar os próprios drivers LCM-EO como repetidores de sinal para chegar a distâncias superiores. Além dos botões existem sensores diferentes que se podem integrar no sistema EnOcean como sensores de presença, a luz, os comandos à distância, etc., As fontes LCM-EO podem ser configurados através de um botão ou se podem combinar com os botões e acessórios através de um programador EnOcean USB. Desta forma, podemos instalar os drivers e, em seguida, configurá-los. O software permite configurar diferentes parâmetros, como o nível de luminosidade na ignição, tempo de desligamento ou nível de desligamento para os sensores de presença, bem como rampas de regulação e outra série de parâmetros.

Com invólucro de plástico, feitos para aplicações de iluminação LED. Apropriado para a iluminação interior, construções modernas e inteligentes ou construções-casas reformadas para não voltar a ligá-la, escadas (com dois botões de pressão no mesmo interruptor) e aplicações de exterior.Baixa corrente de ondulação, sem cintilação (flicker-free).

Entrada para proteção por temperatura dos módulos de LED. O controlador dispõe de uma entrada para conectar um sensor NTC (resistência de coeficiente negativo), o que nos permite reduzir a corrente de saída em caso de excesso de temperatura nos módulos de LED. Se não vamos utilizar esta entrada de proteção, podemos usá-la para conectar uma resistência fixa e ajustar a corrente de saída para valores inferiores a jusante de até 56% mais baixos do valor selecionado com DIP-Switch. Por exemplo, se queremos uma corrente de 630mA podemos ajustar a saída com os jumpers a 700mA e ligar uma resistência de 34kOhmnios. Para mais informações consulte a ficha técnica na aba "Anexos", pode utilizar o ficheiro Excel, para calcular o valor da resistência.

Alguns dos sensores suportados são:

MEAN WELL: WPD-06SWT Botão de pressão duplo sem fio e sem pilhas.

MEAN WELL: NWC-300 programador EnOcean USB para configuração do sistema.

MEAN WELL: EOSWA-W-EO sensor de presença de parede.

MEAN WELL: EOSCA-W-EO sensor de presença de teto.

MEAN WELL: ELLSU-W-EO sensor de luminosidade.

Pode-Se regular com reguladores de ativos ou passivos de0-10Vou1-10V, sinal de 10V PWM de 100Hz a 3KHz ou por resistência de 0 a 100KOhmios. Não funciona com reguladores Triac de corte de fase.(Não confundir com reguladores de TRIACs, de corte de fase. Este driver não é possível regular com um Triac).Com regulador de ativos que possam dar 0V permite desligar a saída, sem a necessidade de um interruptor. Com reguladores 1-10V só podemos chegar a 10% de regulamentação sem desligar a saída.

Compatível com qualquer controlador 0-10V ou 1-10V de mercado, tanto ativos como passivos. Alguns modelos compatíveis testados são:

MEAN WELL: DAP-04S01 (compatível com qualquer botão de pressão normalmente aberto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

Diodo EMISSOR de luz BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podemos colocar umas 20 fontes por cada controlador. A distância máxima é de 100 metros entre o controlador e o controlador.
