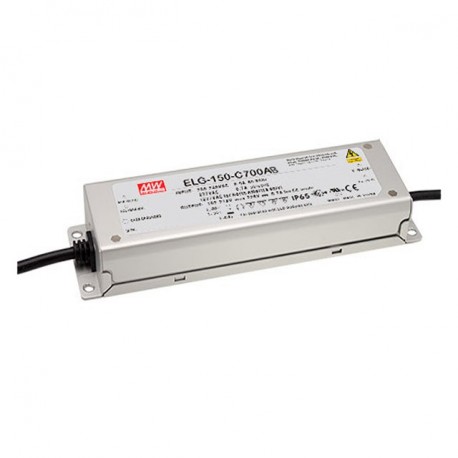

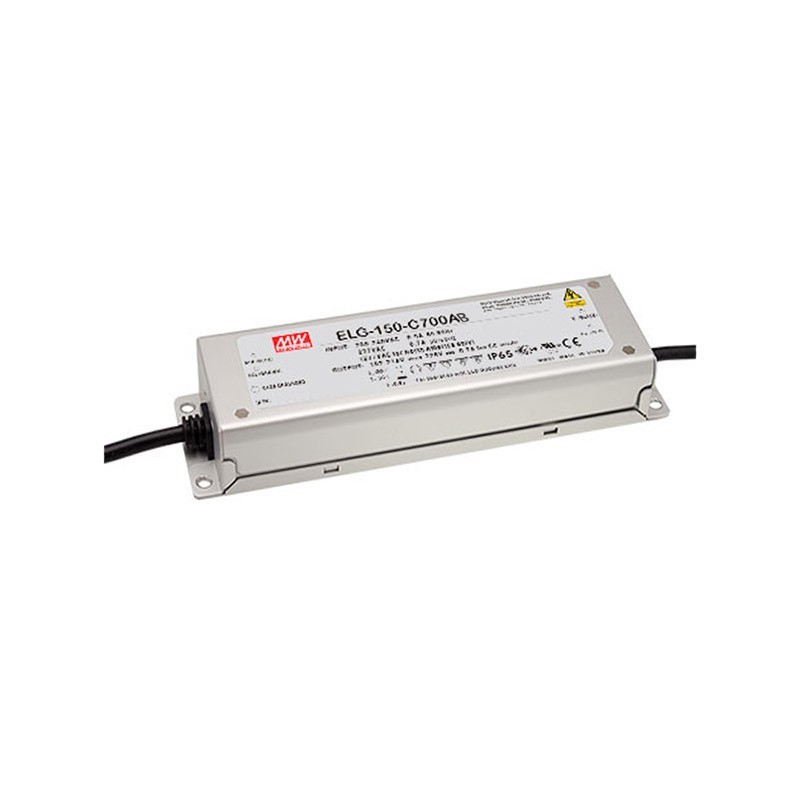

ELG-150-C500AB-3Y MEANWELL Driver de LED, Entrada: 100-305VCA, Saída: 500mA. 150W, Escala de Tensão de 150-3..

LED driver regulável.

Especialmente projetado para alimentar LEDs diretamente na corrente constante.

Formato em caixa metálicaIP65.

Faixa de entrada100-305Vca47-63Hz.

Saída em corrente constante de500mA.Ajustável através de potenciômetro externo (250-500mA).

Intervalo de tensão de saída em modo de corrente constante de150 a 300Vccsegundo pressupõe a carga.

Potência:150W.

Eficiência típica:92%.

Potenciômetro:Este modelo incorpora 1 potenciômetro externo que nos permite regular a corrente máxima de saída.

Regulaçãode 0% a 100% da intensidade de saída de um controlador0-10V / 1-10V,sinal PWM de 10V com uma frequência de 100Hz a 3KHz ou resistência de 0 a 100K Ohms. Com a regulamentação podemos desligar a saída, mas precisamos que seja um controlador de 0-10V. Os reguladores 1-10V ao não chegar a dar 0V não apagam a saída.

Tipo de entrada I com tomada de terra.Entrada com 3 cabos para tomada de terra.

Factor de correcção de potência>0.95a 230Vca a plena carga.

Consumo sem carga <0,5 W.

Faixa de temperatura de operação de caixaTca partir de-40ºCaté+90ºC.

Dimensões (Comprimento x Largura x Altura):219 x 63 x 35,5 mm.

5 anos de garantia.

Fabricante: MEAN WELL.

Esta fonte é projetada para trabalhar diretamente com leds (placas de LED ou COBs), não com tiras de LED. Devem ser equipamentos que são fonte de alimentação em corrente constante.

Essa fonte funciona em modo de corrente constante quando ligar os LEDs diretamente que tenham uma tensão dentro da faixa de tensão de saída em modo de corrente constante e fluxo de trabalho igual à corrente de saída. Nesta versão AB, a corrente de saída pode ser ajustado por meio depotenciômetro externolocalizado na carcaça da fonte, além de ter regulagem de 0-10V/1-10V, 10V PWM ou resistência.

A série a ELG são LED drivers de classe I com tomada de terra.Esta versão 3Y tem o cabo de terra na entrada (3 fios). Você pode pedir versões em que se usa o próprio chassi da fonte, como acesso à terra, removendo do fim do modelo -3Y. Por exemplo, a ELG-150-C500AB.

Com caixa de metal IP65. A série a ELG tem uma alta eficiência, projetada para aplicações de iluminação pública, arquitetônica, de exterior ou de qualquer aplicativo de iluminação LED, que necessite de um driver de alta qualidade. Homologada HL Classe I Divisão 2 para áreas explosivas nos EUA.

Pode-Se regular com reguladores de ativos ou passivos de0-10Vou1-10V, sinal de 10V PWM de 100Hz a 3KHz ou por resistência de 0 a 100KOhmios. Não funciona com reguladores Triac de corte de fase.(Não confundir com reguladores de TRIACs, de corte de fase. Este driver não é possível regular com um Triac).Com regulador de ativos que possam dar 0V permite desligar a saída, sem a necessidade de um interruptor. Com reguladores 1-10V só podemos chegar a 10% de regulamentação sem desligar a saída. Se pretende regular as tiras de LED recomendamos a série PWM.

Compatível com qualquer controlador 0-10V ou 1-10V de mercado, tanto ativos como passivos. Alguns modelos compatíveis testados são:

MEAN WELL: DAP-04S01 (compatível com qualquer botão de pressão normalmente aberto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

Diodo EMISSOR de luz BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podemos colocar umas 20 fontes por cada controlador. A distância máxima é de 100 metros entre o controlador e o controlador.
