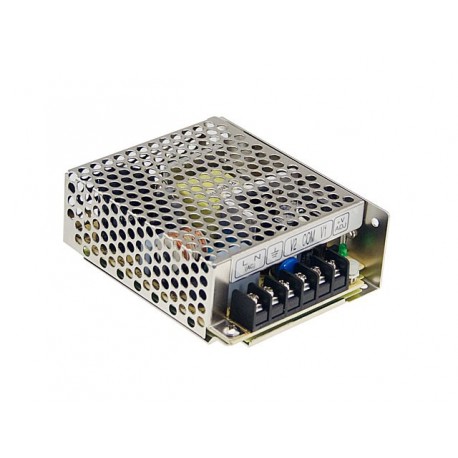

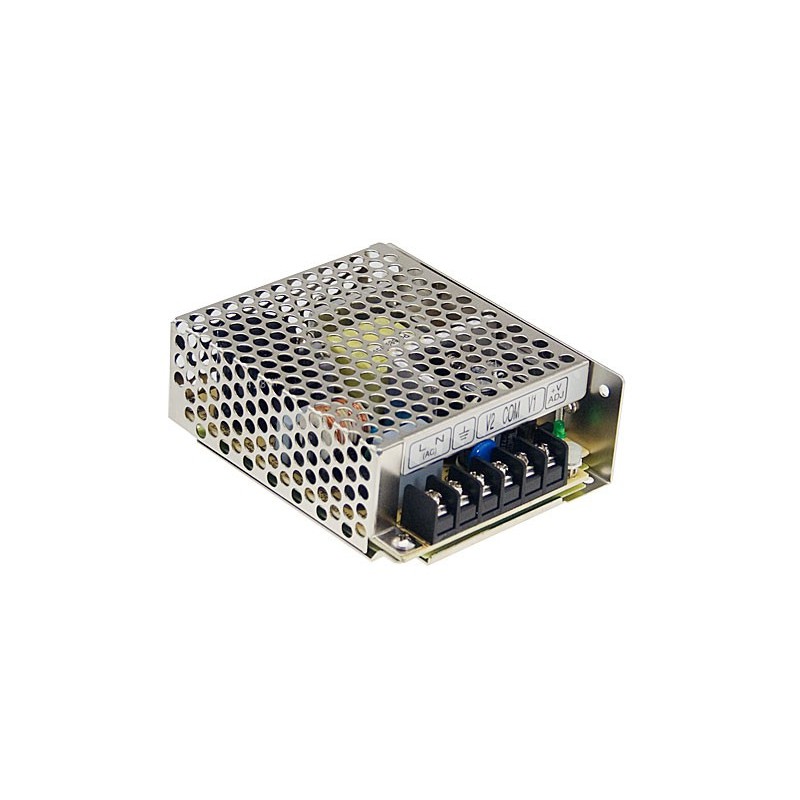

RD-3513 MEANWELL Fonte de alimentação formato de caixa de grade, Entrada: 88-264VCA, Saídas: -13,5 e +13,5 V..

Fonte de alimentação em formato de caixa com 2 saídas.

Formato de Caixa de grade.

Faixa de Entrada universal completo88-264Vca47-63Hz.

Saídas:

-13,5 Vcc(ajustávelpor potenciômetro do-11,5 a -15Vcc):

• • • Intensidade mínima de saída0,2 A.
    • Intensidade máxima de saída1,5Ampères.

+13,5 Vdc(ajustávelpor potenciômetro do+11,5 +15Vcc) :

• • • Intensidade mínima de saída0,3 A.
    • Intensidade máxima de saídaDoisAmpères.

Potência:35,1 W.

Eficiência típica:80%.

Temperatura de trabalho: de-25até+70ºCde temperatura ambiente. Consulte a ficha técnica para ver as curvas de deriva.

Dimensões (Comprimento x Largura x Altura):99 x 82 x 36mm.

3 anos de garantia.

Fabricante: MEAN WELL.

A série RD-35 são fuents de alimentação para aplicações industriais ou de tecnologias da informação em tamanho compacto e de alta confiabilidade usando capacitores eletrolíticos de 105ºC. Podem suportar tensões de entrada de 300Vca durante 5 segundos.

Estas fontes precisam ter sempre a carga mínima indicada para cada saída. Se não temos essas cargas mínimas as saída são instáveis e / ou a fonte pode ser que não chegue a ligar. Pode ligar uma resistência de carga para assegurar que ter sempre essa carga mínima.

Verifique que, entre todas as saídas, não ultrapasse a potência máxima da fonte de alimentação.

Só tem um potenciômetro de ajuste de tensão de saída, que ajusta ambas as saídas de cada vez. Ou seja, você pode ajustar como +/-12vdc ou +/-15Vcc, mas não uma a-12V e a outra a +15Vcc.
