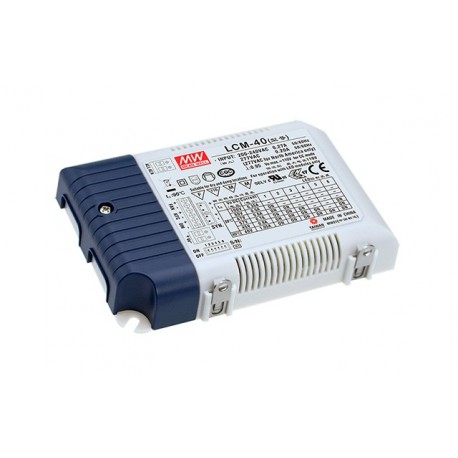

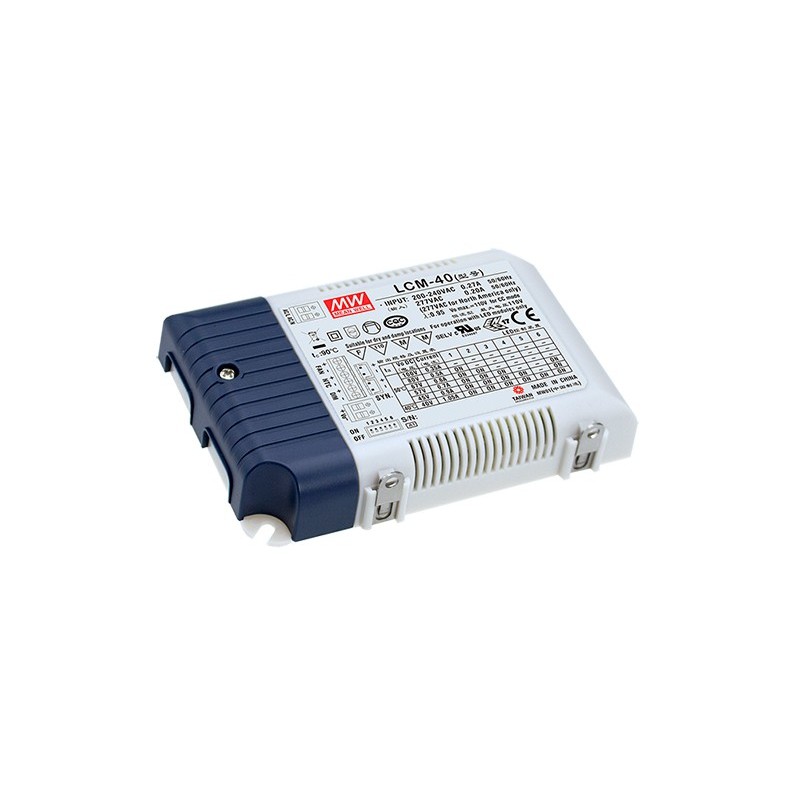

LCM-40 MEANWELL Driver de LED, Entrada: 180-295 VCC, Saída: 350 a 1050mA, Potência 42W, Escala de tensão: 2 ..

LED driver regulável..

Especialmente projetado para alimentar LEDs diretamente na corrente constante.

Formatação em caixa de plásticoIP20.

Faixa de entrada180-295Vca47-63Hz

Saída em corrente selecionável através do micro-interruptor350, 500, 600, 700, 900 ou 1050mA.

Eficiência típica:91%.

Regulaçãode 0% a 100% da intensidade de saída de um controlador0-10V ou 1-10V, sinal PWM de 10V com uma frequência de 100Hz a 3KHz ou resistência de 0 a 100K Ohms. Com a regulamentação podemos desligar a saída, mas precisamos que seja um controlador de 0-10V. Os reguladores 1-10V ao não chegar a dar 0V, não apagam a saída.

Sincronização: podemos sincronizar até10 unidadesatravés dos cabos LCM-xxx-SYNC25 de tal forma que ao regular uma fonte as outras fazem a mesma regulação, sem a necessidade de estar conectados ao controlador 1-10/0-10V.

Tipo de entrada II sem tomada de terra.

SaídaAuxiliar 12V/50mA.

Factor de correcção de potência>0.975a 230Vca a plena carga.

Consumo sem carga <1W.

Faixa de temperatura de operação de caixaTca partir de-30ºCaté+90ºC.

Dimensões (Comprimento x Largura x Altura):123,5 x 81,5 x 23mm.

3 anos de garantia.

Fabricante: MEAN WELL.

Esta fonte é projetada para trabalhar diretamente com leds (placas de LED ou COBs), não com tiras de LED. Devem ser equipamentos que são fonte de alimentação em corrente constante. Esta fonte tem uma saídaauxiliarde12V/50mA.

Essa fonte funciona em modo de Corrente Constante quando ligar os LEDs diretamente que tenham uma tensão dentro da Faixa de Tensão de Saída em modo de Corrente Constante e fluxo de trabalho igual à corrente de saída.Certifique-se de ajustar a corrente de saída desejada usando o seletor de corrente.Para mais informações consulte a ficha técnica no n.o anexos.

Com invólucro de plástico, feitos para aplicações de iluminação LED e arquitetônicas. Apropriado para a iluminação interna, escritório e painéis de LED.Baixa corrente de ondulação, sem cintilação (flicker-free).

Entrada para proteção por temperatura dos módulos de LED. O controlador dispõe de uma entrada para conectar um sensor NTC (resistência de coeficiente negativo), o que nos permite reduzir a corrente de saída em caso de excesso de temperatura nos módulos de LED. Se não vamos utilizar esta entrada de proteção, podemos usá-la para conectar uma resistência fixa e ajustar a corrente de saída para valores inferiores a jusante de até 56% mais baixos do valor selecionado com DIP-Switch. Por exemplo, se queremos uma corrente de 630mA podemos ajustar a saída com os jumpers a 700mA e ligar uma resistência de 34kOhmnios. Para mais informações consulte a ficha técnica na aba "Anexos", pode utilizar o ficheiro Excel, para calcular o valor da resistência.

Pode-Se regular com reguladores de ativos ou passivos de0-10Vou1-10V, sinal de 10V PWM de 100Hz a 3KHz ou por resistência de 0 a 100KOhmios. Não funciona com reguladores Triac de corte de fase.(Não confundir com reguladores de TRIACs, de corte de fase. Este driver não é possível regular com um Triac).Com regulador de ativos que possam dar 0V permite desligar a saída, sem a necessidade de um interruptor. Com reguladores 1-10V só podemos chegar a 10% de regulamentação sem desligar a saída.

Compatível com qualquer controlador 0-10V ou 1-10V de mercado, tanto ativos como passivos. Alguns modelos compatíveis testados são:

MEAN WELL: DAP-04S01 (compatível com qualquer botão de pressão normalmente aberto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

Diodo EMISSOR de luz BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podemos colocar umas 20 fontes por cada controlador. A distância máxima é de 100 metros entre o controlador e o controlador.
